Symulator Przepięć PSUG-08T1
Symulator Przepięć PSUG-08T1

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EMC Prima

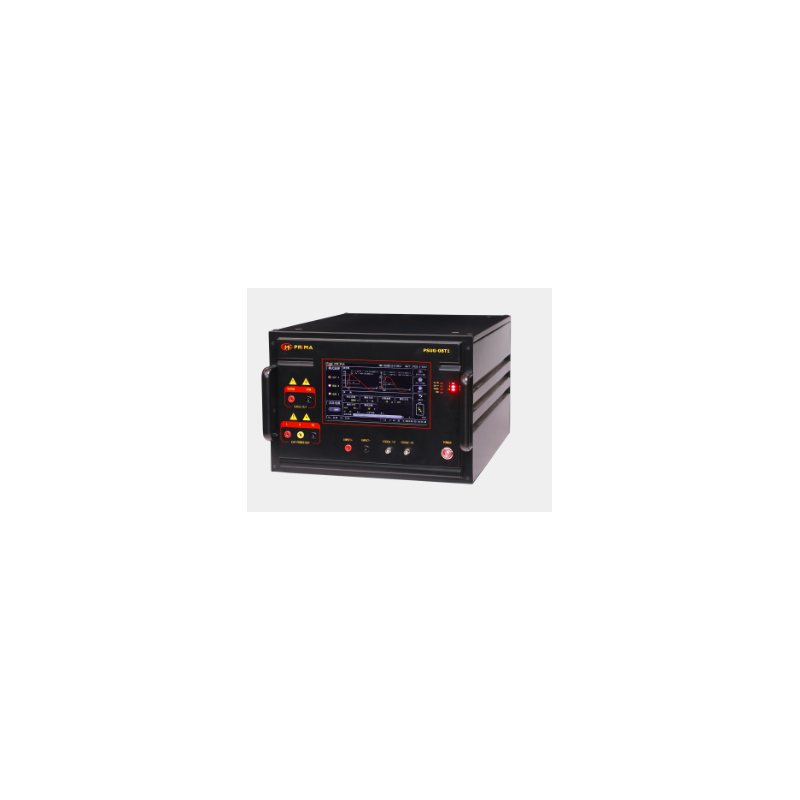

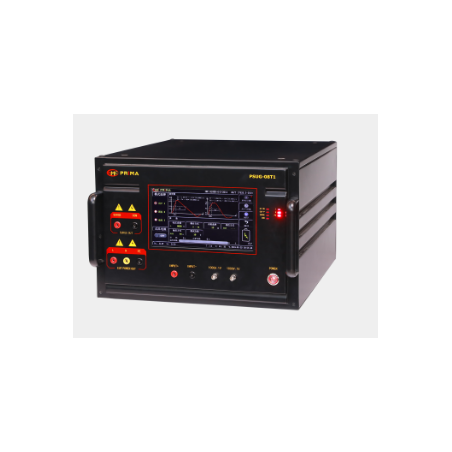

Symulator Przepięć PSUG-08T1

  • PSUG-08T1

PSUG-08T1 jest specjalnie zaprojektowany z myślą o wymaganiach testów odporności na kompatybilność elektromagnetyczną – przepięcia (SUG). Służy do oceny działania przewodów zasilających oraz wewnętrznych przewodów łączeniowych urządzeń elektrycznych i elektronicznych, gdy są one narażone na zakłócenia przejściowe o dużej energii, spowodowane przełączaniem obwodów oraz naturalnymi wyładowaniami atmosferycznymi (piorunami).

Cechy:

  • ergonomiczna konstrukcja
  • 10,1-calowy kolorowy ekran dotykowy
  • dowolna zmiana biegunowości dodatniej i ujemnej
  • możliwość przełączania języka chińskiego i angielskiego
  • tryb niestandardowy, wzmocniony i standardowy
  • doskonała technologia, trwałość
  • maksymalne napięcie testowe do 8 kV

Zgodność z normami:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Parametry:

Parametr Wartość
Model produktu PSUG-08T1
Napięcie obwodu otwartego 200V ~ 8000V ±10%
Rozdzielczość napięcia 1 V
Czas narastania (1) 1,2 µs ±30%
Czas trwania (1) 50 µs ±20%
Prąd zwarciowy 100 A ~ 4000 A ±10%
Czas narastania (2) 8 µs ±20%
Czas trwania (2) 20 µs ±20%
Polaryzacja wyjścia +, -, +/-, -/+
Impedancja wyjścia 2 Ω
Skok napięcia 0 ~ 8000V
Czas między impulsami (Interval Time) 5 s ~ 9999 s
Liczba testów (Test times) 1 ~ 60000
Tryb wyzwalania (Trigger mode) Ręczny, zewnętrzny, interwałowy
Synchronizacja fazy (Phase synchronization) 0° ~ 359° (50 Hz lub 60 Hz) (Synchroniczna / Asynchroniczna)

Wbudowany CDN

Parametr Wartość
Sprzęganie Jednofazowe sprzężenie trójprzewodowe
Obciążenie odsprzęgające AC MAX 260V / 16A, DC MAX 220V / 16A
Pojemność sprzęgająca 9 µF (L-PE), 18 µF (L-L)
Rezystor sprzęgający 12 Ω, 2 Ω
Napięcie resztkowe impulsu na końcu testowanego urządzenia Nie więcej niż 15% przyłożonego napięcia testowego lub dwukrotność szczytowego napięcia znamionowego sieci sprzęgającej/oddzielającej
