Symulator Przepięć PSUG-08T1
Symulator Przepięć PSUG-08T1

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: EMC Prima

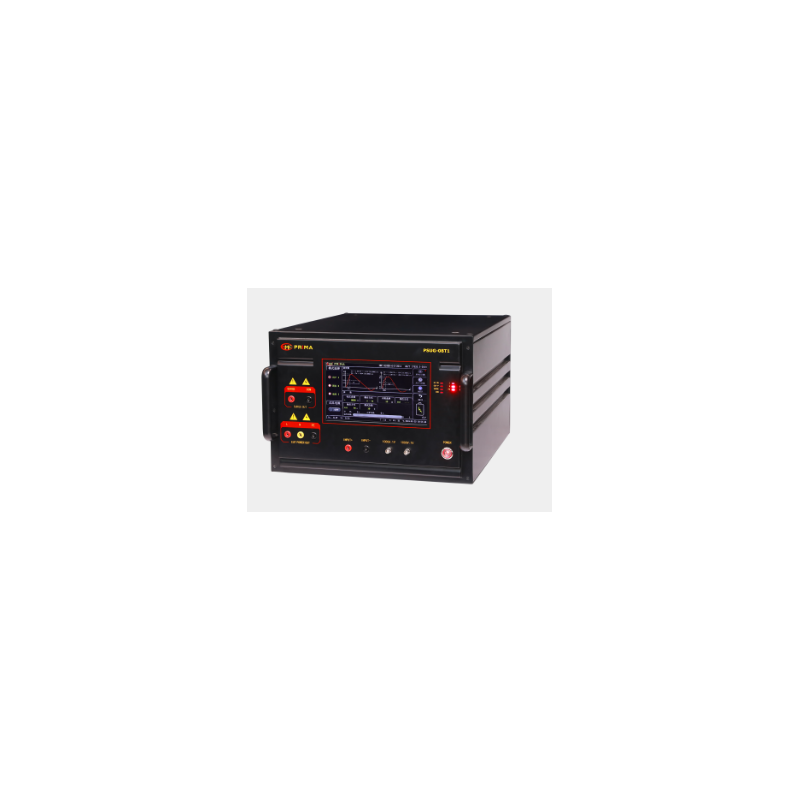

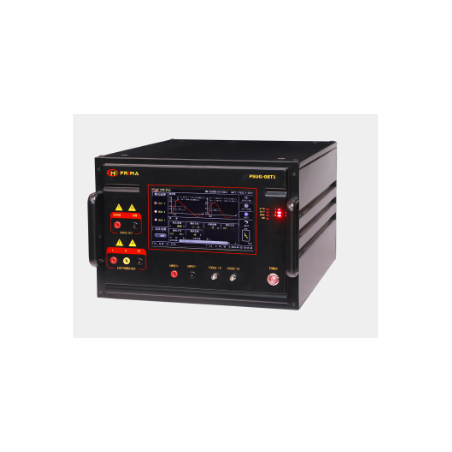

Simulátor přepětí PSUG-08T1

  • PSUG-08T1

PSUG-08T1 je speciálně navržen tak, aby splňoval požadavky testů odolnosti proti elektromagnetické kompatibilitě – přepětí (SUG). Používá se k vyhodnocení výkonu napájecích kabelů a vnitřních propojovacích kabelů elektrických a elektronických zařízení, když jsou vystaveny vysokoenergetickému přechodnému rušení způsobenému spínacími obvody a přirozenými údery blesku.

Funkce:

  • Ergonomický design
  • 10,1palcový barevný dotykový displej
  • Volně vratná kladná a záporná polarita
  • Lze přepínat mezi čínštinou a angličtinou
  • Vlastní, rozšířený a standardní režim
  • Vynikající technologie, odolnost
  • Maximální zkušební napětí až 8 kV

Standardní soulad:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Parametry:

Parametr Hodnota
Model produktu PSUG-08T1
Napětí otevřeného obvodu 200V ~ 8000V ±10%
Rozlišení napětí 1 V
Doba vzestupu (1) 1,2 µs ±30 %
Trvání (1) 50 µs ±20 %
Zkratový proud 100 A ~ 4000 A ±10 %
Doba náběhu (2) 8 µs ±20 %
Trvání (2) 20 µs ±20 %
Polarita výstupu +, -, +/-, -/+
Výstupní impedance 2 µ
Přepětí 0 ~ 8000 V
Čas intervalu 5 s ~ 9999 s
Počet testů (doby testů) 1 ~ 60 000
Režim spouštění Ruční, Externí, Interval
Synchronizace fází 0° ~ 359° (50 Hz nebo 60 Hz) (Synchronní / Asynchronní)

Vestavěné CDN

Parametr Hodnota
Spojka Jednofázová třívodičová spojka
Oddělení zátěže AC MAX 260V / 16A, DC MAX 220V / 16A
Spojovací kondenzátor 9 μF (L-PE), 18 μF (L-L)
Vazební odpor 12 μF, 2 μF
Zbytkové impulsní napětí na konci testovaného zařízení Ne více než 15 % použitého zkušebního napětí nebo dvojnásobek jmenovitého špičkového napětí spojovací/oddělovací sítě
Méně
