Fabricant: EMC Prima

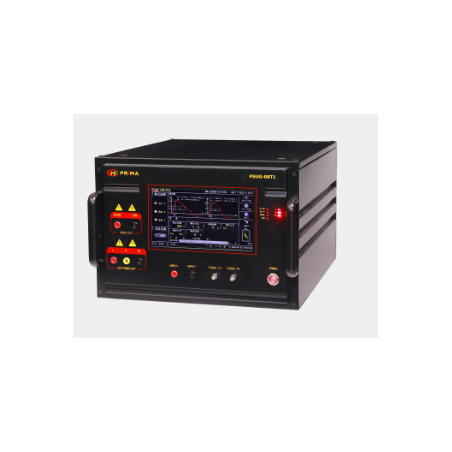

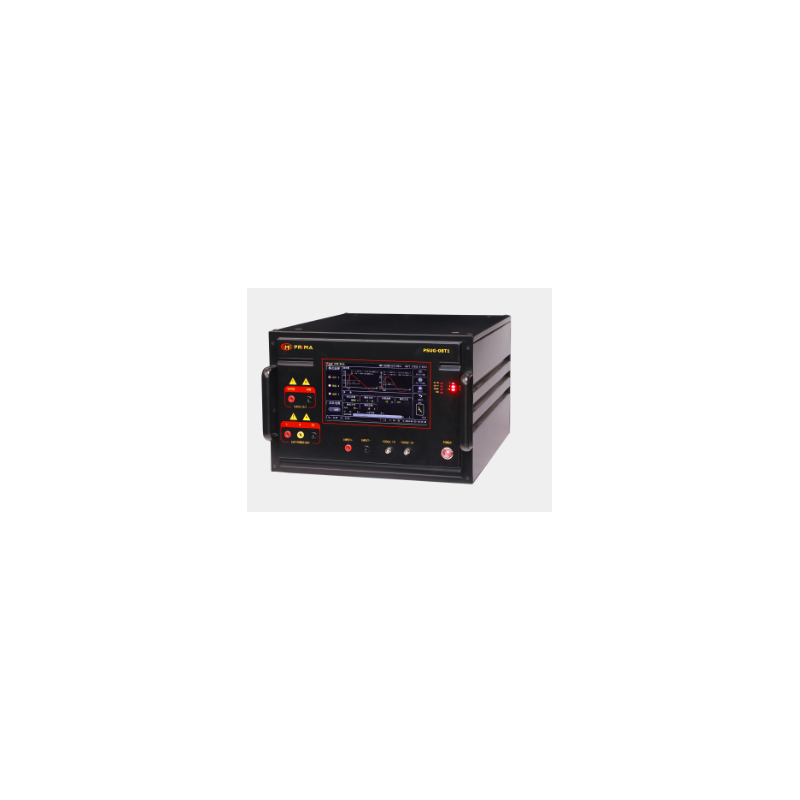

Simulateur de surtension PSUG-08T1

  • PSUG-08T1

PSUG-08T1 est spécialement conçu pour répondre aux exigences des tests d'immunité de compatibilité électromagnétique – surtensions (SUG). Utilisé pour évaluer les performances des câbles d'alimentation et des câbles de connexion internes des appareils électriques et électroniques exposés à des interférences transitoires à haute énergie causées par des circuits de commutation et la foudre naturelle.

Caractéristiques :

  • Conception ergonomique
  • Écran tactile couleur de 10,1 pouces
  • Polarité positive et négative librement réversible
  • Langues : chinois et anglais
  • Modes personnalisé, amélioré et standard
  • Technologie supérieure et durabilité
  • Tension d'essai maximale jusqu'à 8 kV

Conformité aux normes :

  • CEI/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • CEI/EN 61643-1
  • ITU K44
  • CEI/EN 61010

Paramètres :

Paramètre Valeur
Produit Modèle PSUG-08T1
Tension à vide 200 V ~ 8 000 V ±10 %
Résolution de tension 1 V
Temps de montée (1) 1,2 µs ±30 %
Durée (1) 50 µs ±20 %
Courant de court-circuit 100 A ~ 4000 A ±10 %
Temps de montée (2) 8 µs ±20 %
Durée (2) 20 µs ±20 %
Sortie Polarité +, -, +/-, -/+
Impédance de sortie 2 µ
Surtension 0 ~ 8000 V
Intervalle de temps 5 s ~ 9999 s
Nombre de tests (temps de test) 1 ~ 60000
Mode de déclenchement Manuel, Externe, Intervalle
Synchronisation de phase 0° ~ 359° (50 Hz ou 60 Hz) (Synchrone / Asynchrone)

CDN intégré

Paramètre Valeur
Coupage Monophasé trois fils Couplage
Charge de découplage CA MAX 260 V / 16 A, CC MAX 220 V / 16 A
Condensateur de couplage 9 μF (L-PE), 18 μF (L-L)
Résistance de couplage 12 μF, 2 μF
Tension d'impulsion résiduelle à l'extrémité du dispositif sous test Pas plus de 15 % de la tension d'essai appliquée ou deux fois la tension de crête nominale du réseau de couplage/séparation
