Symulator Przepięć PSUG-08T1
Symulator Przepięć PSUG-08T1

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: EMC Prima

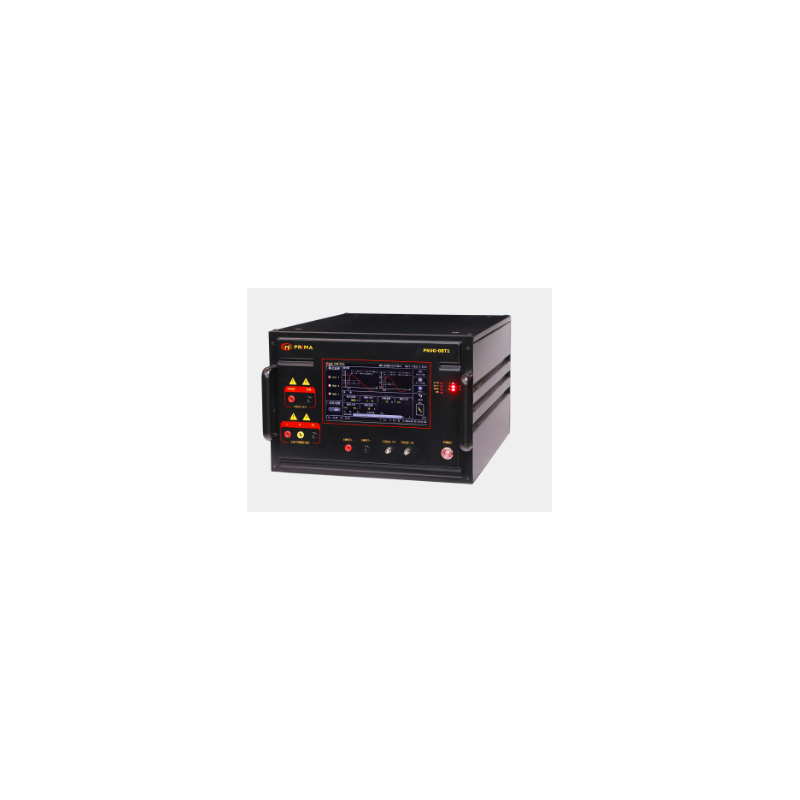

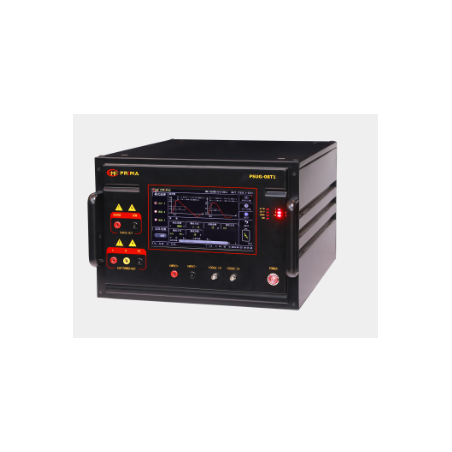

PSUG-08T1 viršįtampių simuliatorius

  • PSUG-08T1

PSUG-08T1 yra specialiai sukurta taip, kad atitiktų elektromagnetinio suderinamumo atsparumo viršįtampiams (SUG) bandymų reikalavimus. Naudojamas elektros ir elektroninių prietaisų maitinimo kabelių ir vidinių jungiamųjų kabelių veikimui įvertinti, kai juos veikia didelės energijos pereinamieji trukdžiai, kuriuos sukelia perjungimo grandinės ir natūralūs žaibo smūgiai.

Savybės:

  • Ergonomiškas dizainas
  • 10,1 colio spalvotas jutiklinis ekranas
  • Laisvai keičiamas teigiamas ir neigiamas poliškumas
  • Galima perjungti kinų ir anglų kalbas
  • Tinkinti, patobulinti ir standartiniai režimai
  • Puikesnė technologija, ilgaamžiškumas
  • Didžiausia bandomoji įtampa iki 8 kV

Standartų laikymasis:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Parametrai:

Parametras Vertė
Produkto modelis PSUG-08T1
Atviros grandinės įtampa 200 V ~ 8000 V ±10 %
Įtampos skiriamoji geba 1 V
Pakilimo laikas (1) 1,2 µs ±30 %
Trukmė (1) 50 µs ±20 %
Trumpojo jungimo srovė 100 A ~ 4000 A ±10 %
Kilimo laikas (2) 8 µs ±20 %
Trukmė (2) 20 µs ±20 %
Išvesties poliškumas +, -, +/-, -/+
Išėjimo varža 2 µ
Įtampos viršįtampis 0 ~ 8000 V
Intervalo laikas 5 s ~ 9999 s
Testų skaičius (bandymo laikas) 1–60 000
Suaktyvinimo režimas Rankinis, Išorinis, Intervalas
Fazės sinchronizavimas 0° ~ 359° (50 Hz arba 60 Hz) (sinchroninis / asinchroninis)

Įtaisytasis CDN

Parametras Vertė
Sujungimas Vienfazė trijų laidų jungtis
Apkrovos atsiejimas AC MAX 260V / 16A, DC MAX 220V / 16A
Sujungimo kondensatorius 9 μF (L-PE), 18 μF (L-L)
Sujungimo rezistorius 12 μF, 2 μF
Likutinė impulsinė įtampa bandomojo įrenginio gale Ne daugiau kaip 15 % taikomos bandomosios įtampos arba dvigubai didesnė nei sujungimo / atskyrimo tinklo vardinė didžiausia įtampa
