Производител: EMC Prima

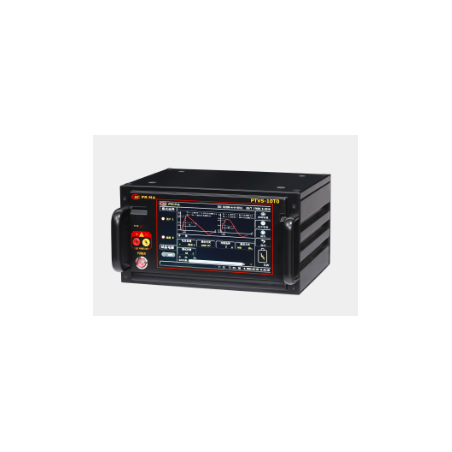

Симулатор на пренапрежение PTVS-01T0

  • PTVS-01T0

PTVS-10T0 е специално проектиран с оглед на изискванията за електромагнитна съвместимост – тест за устойчивост на пренапрежение (импулс) (SUG). Използва се за оценка на работата на електропроводите и вътрешните връзки на електрическо и електронно оборудване, когато са изложени на високоенергийни преходни процеси, причинени от превключващи вериги или удари от мълнии.

Характеристики:

  • Ергономичен дизайн
  • 10,1-инчов цветен сензорен екран
  • Свободно реверсивна положителна и отрицателна полярност
  • Може да се превключва между китайски и английски език
  • Персонализирани, подобрени и стандартни режими
  • Превъзходна технология, издръжлив
  • Максимално изпитвателно напрежение до 1 kV

Стандартно съответствие:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Параметри:

Параметър Стойност
Модел PTVS-10T0
Напрежение на отворена верига 1,0 V ~ +1000,0 V £10%
Време на нарастване (1) 1,2µs £30%
Продължителност (1) 50µs ±20%
Ток на късо съединение 0,5A ~ ±500,0A ±10%
Време на нарастване (2) 8µs ±20%
Продължителност (2) 20µs ±20%
Полярност +, –, +/–, –/+
Изходен импеданс 2Ω, 12Ω, 42Ω ±10%
Стъпка на напрежението 0V ~ 1000,0V
Импулсен интервал 3s ~ 9999s
Брой импулси 1c ~ 6000c
Режим на задействане Ръчно, външно, интервал
Импулсен изход Surge Out
Режими на свързване Импулсен импулсен изход
Кондензатор/индуктор Кондензатор/диод
Диод/диод Диод/бобина
Свързваща мрежа Umax DC 100V, Imax 5A
