Symulator przepięć PTVS-01T0
Symulator przepięć PTVS-01T0

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: EMC Prima

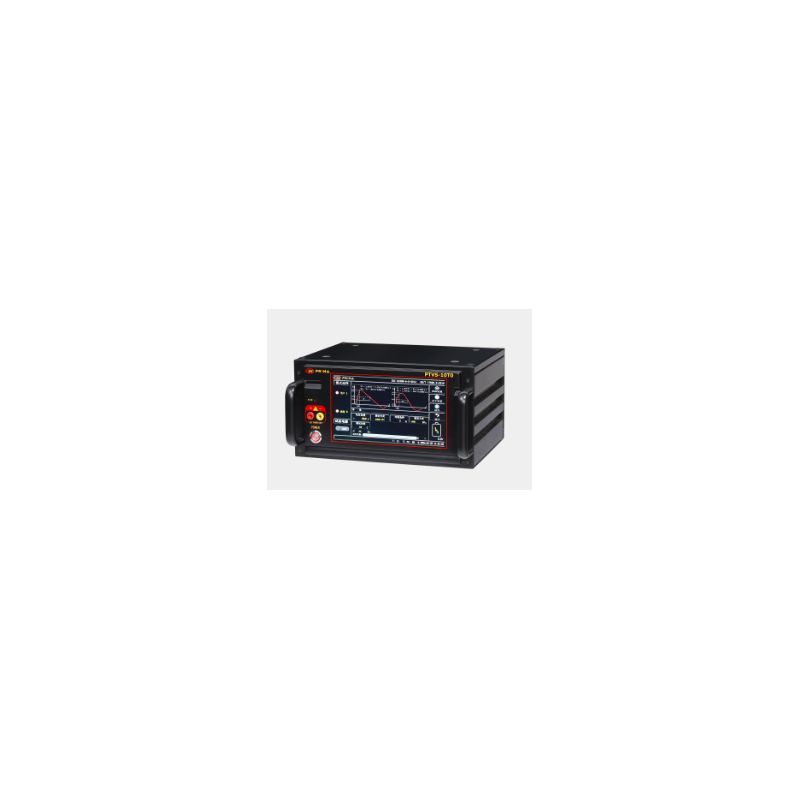

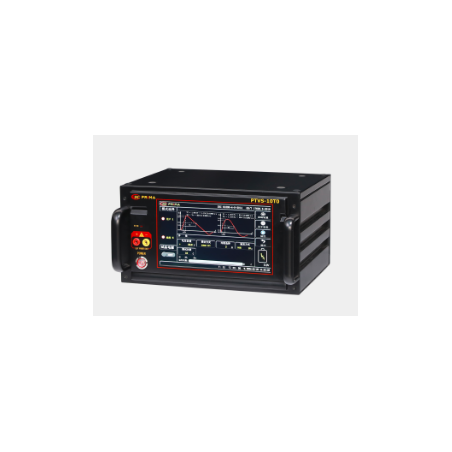

PTVS-01T0 viršįtampių simuliatorius

  • PTVS-01T0

PTVS-10T0 buvo specialiai sukurtas atsižvelgiant į elektromagnetinio suderinamumo reikalavimus – atsparumo viršįtampiams (impulsiniam) testą (SUG). Naudojamas norint įvertinti elektros linijų ir vidinių elektros bei elektroninės įrangos jungčių veikimą, kai jie veikiami didelės energijos pereinamojo laikotarpio, kurį sukelia perjungimo grandinės arba žaibo smūgis.

Savybės:

  • Ergonomiškas dizainas
  • 10,1 colio spalvotas jutiklinis ekranas
  • Laisvai keičiamas teigiamas ir neigiamas poliškumas
  • Galima perjungti kinų ir anglų kalbas
  • Tinkinti, patobulinti ir standartiniai režimai
  • Puikesnė technologija, patvari
  • Didžiausia bandomoji įtampa iki 1 kV

Standartų laikymasis:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Parametrai:

Parametras Vertė
Modelis PTVS-10T0
Atviros grandinės įtampa 1,0 V ~ +1 000,0 V 10 % £
Pakilimo laikas (1) 1,2 µs £30 %
Trukmė (1) 50µs ±20%
Trumpojo jungimo srovė 0,5A ~ ±500,0A ±10%
Pakilimo laikas (2) 8µs ±20 %
Trukmė (2) 20µs ±20%
Poliškumas +, –, +/–, –/+
Išėjimo varža 2Ω, 12Ω, 42Ω ±10%
Įtampos žingsnis 0 V ~ 1000,0 V
Impulso intervalas 3 s ~ 9999 s
Impulsų skaičius 1c ~ 6000c
Suaktyvinimo režimas Rankinis, Išorinis, Intervalas
Impulso išvestis Suge Out
Sujungimo režimai Viršlio impulso išvestis
kondensatorius / induktorius kondensatorius / diodas
diodas / diodas diodas / ritė
Sujungimo tinklas Umax DC 100V, Imax 5A
