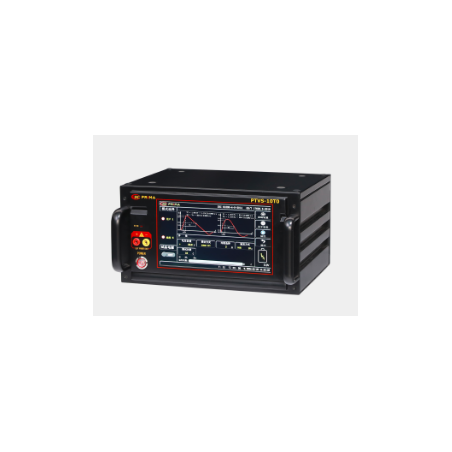

Symulator przepięć PTVS-01T0
Symulator przepięć PTVS-01T0

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: EMC Prima

Імітатор перенапруг ПТВС-01Т0

  • PTVS-01T0

PTVS-10T0 було спеціально розроблено з урахуванням вимог електромагнітної сумісності – випробування на стійкість до перенапруги (імпульсу) (SUG). Використовується для оцінки ефективності ліній електропередач і внутрішніх з’єднань електричного й електронного обладнання під впливом перехідних процесів високої енергії, спричинених перемиканням ланцюгів або ударами блискавки.

Функції:

  • Ергономічний дизайн
  • 10,1-дюймовий кольоровий сенсорний екран
  • Вільно реверсивна позитивна та негативна полярності
  • Можливість перемикатися між китайською та англійською мовами
  • Користувацький, розширений і стандартний режими
  • Висока технологія, довговічність
  • Максимальна випробувальна напруга до 1 кВ

Відповідність стандартам:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Параметри:

Параметр Значення
Модель PTVS-10T0
Напруга холостого ходу 1,0 В ~ +1000,0 В £10%
Час наростання (1) 1,2 мкс £30%
Тривалість (1) 50µs ±20%
Струм короткого замикання 0,5 A ~ ±500,0 A ±10%
Час наростання (2) 8µs ±20%
Тривалість (2) 20µs ±20%
Полярність +, –, +/–, –/+
Вихідний опір 2Ω, 12Ω, 42Ω ±10%
Крок напруги 0 В ~ 1000,0 В
Інтервал імпульсів 3 с ~ 9999 с
Підрахунок пульсу 1c ~ 6000c
Режим запуску Ручний, зовнішній, інтервал
Імпульсний вихід Surge Out
Режими з’єднання Імпульсний вихід
Конденсатор/індуктор Конденсатор/діод
Діод/діод Діод/котушка
Мережа сполучення Umax DC 100V, Imax 5A
