Výrobce: EMC Prima

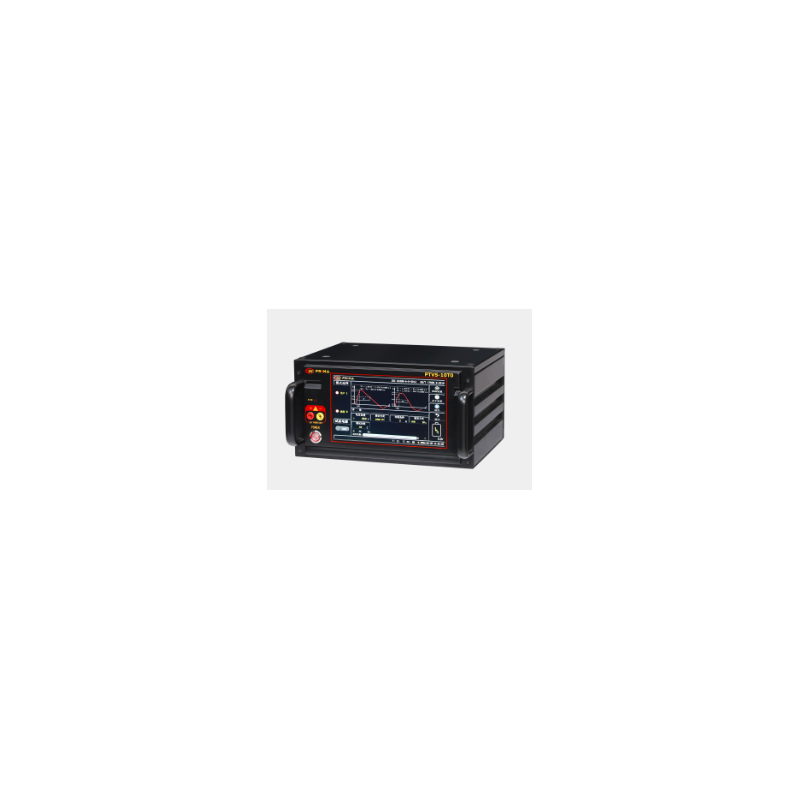

Simulátor přepětí PTVS-01T0

  • PTVS-01T0

PTVS-10T0 byl speciálně navržen s ohledem na požadavky na elektromagnetickou kompatibilitu – test odolnosti proti přepětí (impuls) (SUG). Používá se k vyhodnocení výkonu elektrických vedení a připojení vnitřních elektrických a elektronických zařízení při vystavení vysokoenergetickým přechodovým jevům způsobeným spínacími obvody nebo údery blesku.

Funkce:

  • Ergonomický design
  • 10,1palcový barevný dotykový displej
  • Volně vratná kladná a záporná polarita
  • Lze přepínat mezi čínštinou a angličtinou
  • Vlastní, rozšířený a standardní režim
  • Vynikající technologie, odolná
  • Maximální zkušební napětí do 1 kV

Standardní soulad:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Parametry:

Parametr Hodnota
Model PTVS-10T0
Napětí otevřeného obvodu 1,0 V ~ +1000,0 V 10 % GBP
Doba vzestupu (1) 1,2 µs £ 30 %
Trvání (1) 50µs ±20 %
Zkratový proud 0,5A ~ ±500,0A ±10 %
Doba vzestupu (2) 8µs ±20 %
Trvání (2) 20µs ±20%
Polarita +, –, +/–, –/+
Výstupní impedance 2Ω, 12Ω, 42Ω ±10%
Krok napětí 0V ~ 1000,0V
Interval pulsu 3s ~ 9999s
Počet pulzů 1c ~ 6000c
Režim spouštění Ruční, Externí, Interval
Pulzní výstup Výboje
Režimy spřažení Výstup pulzního rázu
Kondenzátor/induktor Kondenzátor/dioda
Dioda/dioda Dioda/cívka
Propojovací síť Umax DC 100V, Imax 5A
Méně
