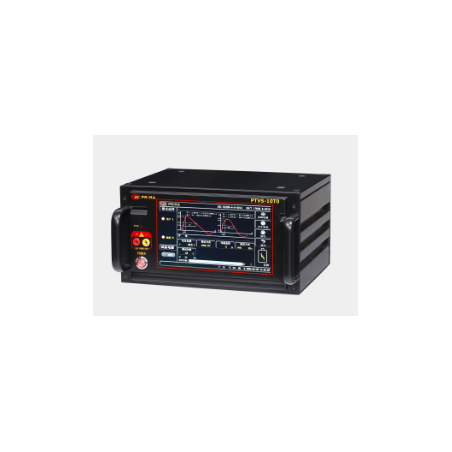

Symulator przepięć PTVS-01T0
Symulator przepięć PTVS-01T0

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EMC Prima

Symulator przepięć PTVS-01T0

  • PTVS-01T0

PTVS-10T0 został specjalnie zaprojektowany z myślą o wymaganiach dotyczących kompatybilności elektromagnetycznej – test odporności na przepięcia (impulsy) (SUG). Służy do oceny działania linii zasilających oraz wewnętrznych połączeń elektrycznych i elektronicznych urządzeń, gdy są one narażone na wysokoenergetyczne zakłócenia przejściowe spowodowane przełączaniem obwodów lub wyładowaniami atmosferycznymi.

Cechy:

  • ergonomiczna konstrukcja
  • 10,1-calowy kolorowy ekran dotykowy
  • dowolna zmiana biegunowości dodatniej i ujemnej
  • możliwość przełączania języka chińskiego i angielskiego
  • tryb niestandardowy, wzmocniony i standardowy
  • doskonała technologia, trwałość
  • maksymalne napięcie testowe do 1 kV

Zgodność z normami:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Parametry:

Parametr Wartość
Model PTVS-10T0
Napięcie obwodu otwartego 1.0V ~ +1000.0V ±10%
Czas narastania (1) 1.2µs ±30%
Czas trwania (1) 50µs ±20%
Prąd zwarcia 0.5A ~ ±500.0A ±10%
Czas narastania (2) 8µs ±20%
Czas trwania (2) 20µs ±20%
Polaryzacja +, –, +/–, –/+
Impedancja wyjściowa 2Ω, 12Ω, 42Ω ±10%
Krok napięcia 0V ~ 1000.0V
Odstęp impulsów 3s ~ 9999s
Liczba impulsów 1c ~ 6000c
Tryb wyzwalania Ręczny, zewnętrzny, interwałowy
Wyjście impulsu Surge Out
Tryby sprzężenia wyjście impulsu przepięciowego
Kondensator/Cewka Kondensator/Dioda
Dioda/Dioda Dioda/Cewka
Sieć sprzęgająca Umax DC 100V, Imax 5A
