Fabricant: EMC Prima

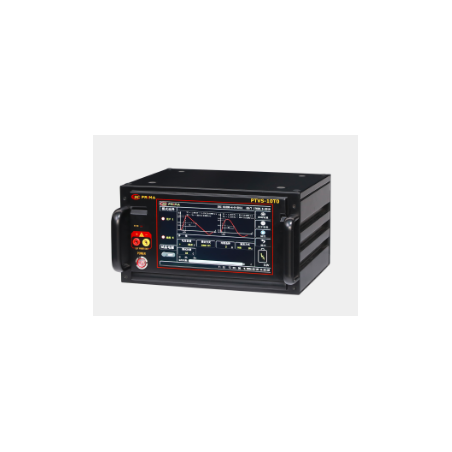

Simulateur de surtension PTVS-01T0

  • PTVS-01T0

PTVS-10T0 a été spécialement conçu en tenant compte des exigences de compatibilité électromagnétique – test d'immunité aux surtensions (impulsions) (SUG). Utilisé pour évaluer les performances des lignes électriques et des connexions internes des équipements électriques et électroniques lorsqu'ils sont exposés à des transitoires à haute énergie causés par des circuits de commutation ou la foudre.

Caractéristiques :

  • Conception ergonomique
  • Écran tactile couleur de 10,1 pouces
  • Polarité positive et négative librement réversible
  • Langues : chinois et anglais
  • Modes personnalisé, amélioré et standard
  • Technologie supérieure, durable
  • Tension d'essai maximale jusqu'à 1 kV

Conformité aux normes :

  • CEI/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • CEI/EN 61643-1
  • ITU K44
  • CEI/EN 61010

Paramètres :

Paramètre Valeur
Modèle PTVS-10T0
Tension à vide 1,0 V ~ +1 000,0 V £10 %
Temps de montée (1) 1,2 µs £30 %
Durée (1) 50 µs £20 %
Courant de court-circuit 0,5 A ~ ± 500,0 A ± 10 %
Temps de montée (2) 8 s ± 20 %
Durée (2) 20 s ± 20 %
Polarité +, ±, +/±, –/+
Impédance de sortie 2Ω, 12Ω, 42Ω ±10 %
Pas de tension 0 V ~ 1 000 V
Intervalle d'impulsion 3 s ~ 9 999 s
Nombre d'impulsions 1c ~ 6000c
Mode de déclenchement Manuel, Externe, Intervalle
Sortie impulsion Sortie surtension
Modes de couplage Sortie impulsion surtension
Condensateur/Inductance Condensateur/Diode
Diode/Diode Diode/Bobine
Réseau de couplage Umax 100 V CC, Imax 5 A
