Fabricante: EMC Prima

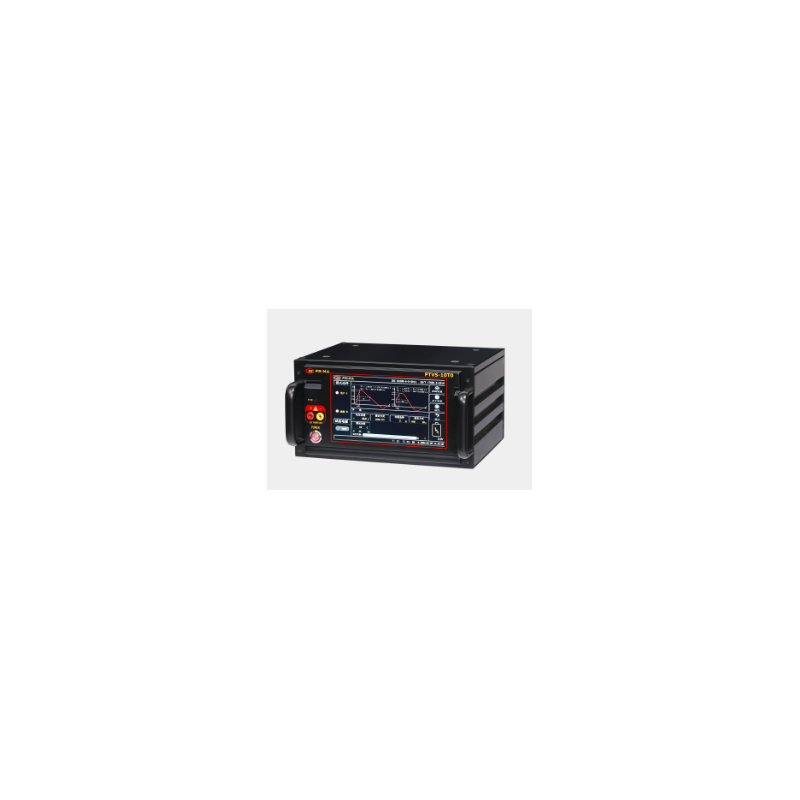

Simulador de sobretensiones PTVS-01T0

  • PTVS-01T0

PTVS-10T0 ha sido diseñado específicamente teniendo en cuenta los requisitos de compatibilidad electromagnética: prueba de inmunidad a sobretensiones (impulsos) (SUG). Se utiliza para evaluar el rendimiento de líneas eléctricas y conexiones internas de equipos eléctricos y electrónicos al exponerse a transitorios de alta energía causados por circuitos de conmutación o rayos.

Características:

  • Diseño ergonómico
  • Pantalla táctil a color de 10,1 pulgadas
  • Polaridad positiva y negativa libremente reversible
  • Conmutable entre chino e inglés
  • Modos personalizado, mejorado y estándar
  • Tecnología superior, duradera
  • Tensión máxima de prueba de hasta 1 kV

Cumplimiento de normas:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Parámetros:

Parámetro Valor
Modelo PTVS-10T0
Voltaje de circuito abierto 1,0 V ~ +1000,0 V £10%
Tiempo de subida (1) 1,2 µs £30%
Duración (1) 50 µs £20%
Cortocircuito Corriente 0,5 A ~ ±500,0 A ±10 %
Tiempo de subida (2) 8 s ±20 %
Duración (2) 20 s ±20 %
Polaridad +, –, +/–, –/+
Impedancia de salida 2 Ω, 12 Ω, 42 Ω ±10 %
Paso de voltaje 0 V ~ 1000,0 V
Intervalo de pulsos 3 s ~ 9999 s
Conteo de pulsos 1 c ~ 6000 °C
Modo de disparo Manual, Externo, Intervalo
Salida de pulsos Salida de sobretensión
Modos de acoplamiento Salida de pulsos de sobretensión
Condensador/Inductor Condensador/Diodo
Diodo/Diodo Diodo/Bobina
Red de acoplamiento Umáx. CC 100 V, Imáx. 5 A
