Производитель: EMC Prima

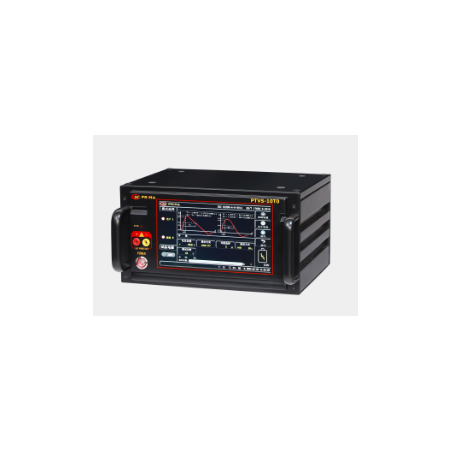

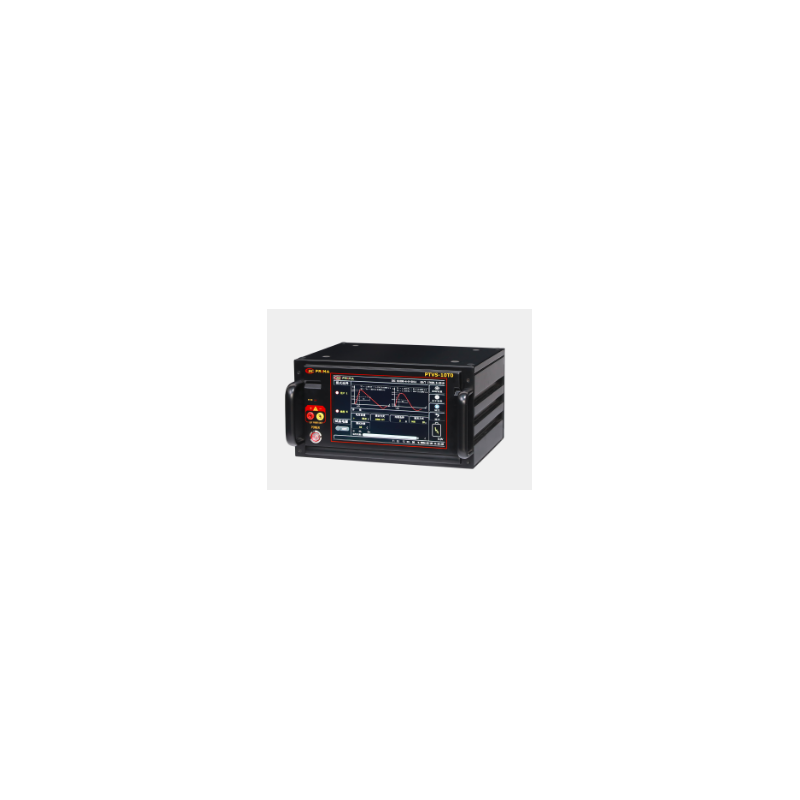

Имитатор перенапряжения ПТВС-01Т0

  • PTVS-01T0

PTVS-10T0 был специально разработан с учетом требований электромагнитной совместимости — испытание на устойчивость к импульсным перенапряжениям (SUG). Используется для оценки работоспособности линий электропередачи и внутренних электрических и электронных соединений оборудования при воздействии мощных переходных процессов, вызванных коммутационными цепями или ударами молнии.

Характеристики:

  • Эргономичный дизайн
  • Цветной сенсорный экран 10,1 дюйма
  • Свободно переключаемая положительная и отрицательная полярность
  • Переключение между китайским и английским языками
  • Пользовательский, расширенный и стандартный режимы
  • Высокие технологии, долговечность
  • Максимальное испытательное напряжение до 1 кВ

Соответствие стандартам:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Параметры:

Параметр Значение
Модель PTVS-10T0
Напряжение холостого хода 1,0 В ~ +1000,0 В £10%
Время нарастания (1) 1,2 мкс £30%
Длительность (1) 50 мкс £20%
Ток короткого замыкания 0,5 А ~ ±500,0 А ±10%
Время нарастания (2) 8 с ±20%
Длительность (2) 20 с ±20%
Полярность +, –, +/–, –/+
Выходное сопротивление 2 Ом, 12 Ом, 42 Ом ±10%
Шаг напряжения 0 В ~ 1000,0 В
Интервал импульсов 3 с ~ 9999 с
Количество импульсов 1 с ~ 6000 с
Режим запуска Ручной, внешний, интервальный
Импульсный выход Выброс напряжения
Режимы сопряжения Выброс напряжения
Импульсный выход
Конденсатор/индуктор Конденсатор/Диод
Диод/Диод Диод/Катушка
Схема связи Uмакс. DC 100 В, Iмакс. 5 А
