Hersteller: EMC Prima

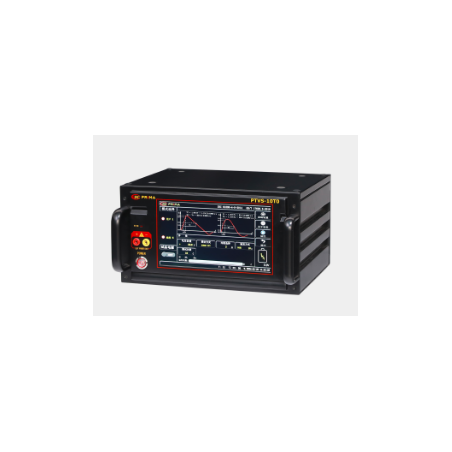

Überspannungssimulator PTVS-01T0

  • PTVS-01T0

PTVS-10T0 wurde speziell im Hinblick auf die Anforderungen der elektromagnetischen Verträglichkeit entwickelt – Stoßspannungs-Immunitätstest (SUG). Zur Bewertung der Leistung von Stromleitungen und internen elektrischen und elektronischen Geräteverbindungen bei Belastung mit energiereichen Transienten durch Schaltkreise oder Blitzeinschläge.

Funktionen:

  • Ergonomisches Design
  • 10,1-Zoll-Farb-Touchscreen
  • Frei umschaltbare positive und negative Polarität
  • Umschaltbar zwischen Chinesisch und Englisch
  • Benutzerdefiniert, erweitert und Standardmodus
  • Überlegene Technologie, langlebig
  • Maximale Prüfspannung bis zu 1 kV

Normkonformität:

  • IEC/EN60664
  • GB/T17626.5 / IEC61000-4-5
  • ITU K20
  • ANSI C62.41/45
  • GB/T16927.1
  • IEC/EN 61643-1
  • ITU K44
  • IEC/EN 61010

Parameter:

Parameter Wert
Modell PTVS-10T0
Leerlaufspannung 1,0 V ~ +1000,0 V £10 %
Anstiegszeit (1) 1,2 µs £30 %
Dauer (1) 50 µs £20 %
Kurz Stromkreisstrom 0,5 A ~ ±500,0 A ±10 %
Anstiegszeit (2) 8 s ±20 %
Dauer (2) 20 s ±20 %
Polarität +, –, +/–, –/+
Ausgangsimpedanz 2 Ω, 12 Ω, 42 Ω ±10 %
Spannungssprung 0 V ~ 1000,0 V
Impulsintervall 3 s ~ 9999 s
Impulsanzahl 1 °C ~ 6000 °C
Triggermodus Manuell, Extern, Intervall
Impulsausgang Überspannungsausgang
Kopplungsmodi Überspannungsimpulsausgang
Kondensator/Induktivität Kondensator/Diode
Diode/Diode Diode/Spule
Koppelnetzwerk Umax DC 100 V, Imax 5 A
