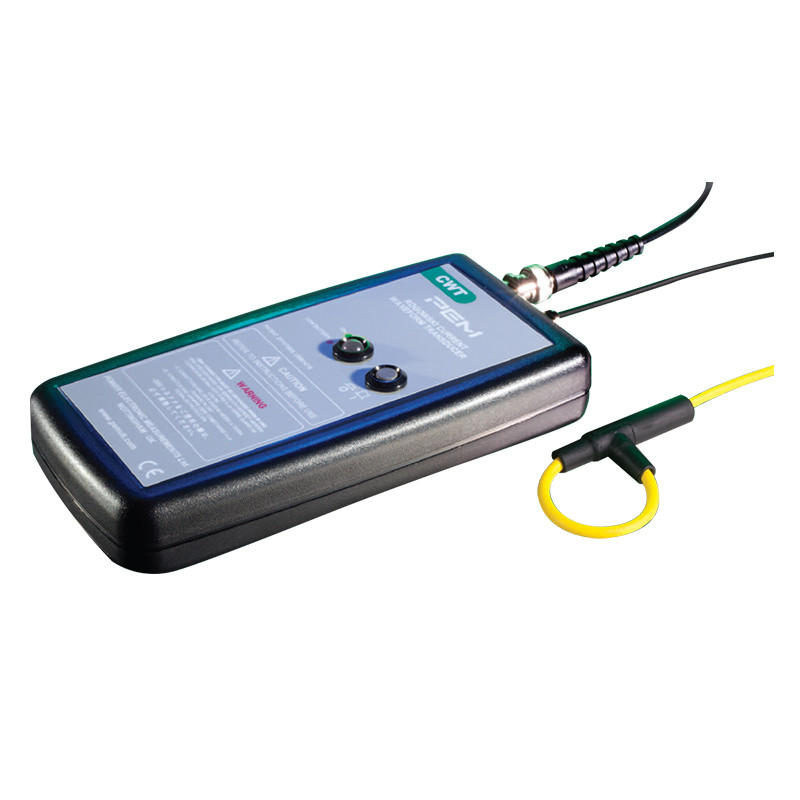

Série CWT mini HF je určena pro měření střídavých proudů v širokém rozsahu měření a velkém pásmu přenášených frekvencí. Varianta HF nabízí rozšířený rozsah měření pro vysoké frekvence. Verze MINI má malý průřez cívky a malý průměr, díky čemuž je ideální pro měření proudu v těžko dostupných místech elektrického obvodu. Napěťový výstup, vyvedený pomocí BNC konektoru, umožňuje přímé připojení k osciloskopu nebo jinému záznamovému zařízení.

Klíčové vlastnosti

Práce s rychle narůstajícími signály
Schopnost pracovat při rychlých změnách signálu: doba náběhu: 12,5 ns.		 Jmenovité proudy
Jmenovité proudy od 30 A do 30 kA (špičkové hodnoty).

Široká frekvenční odezva
Modely pokrývají rozsah až 50 MHz.

 Tenké cívky a vysoká izolace
Tenké cívky s průměrem průřezu 3,5 mm pro izolaci 2 kV a 4,5 mm pro cívku s izolací 5 kV (špičková hodnota).
Možnost volby délky kabelu
K dispozici jsou delší kabely než standardní 1 m – na vyžádání.		 Délka cívky na zakázku
Na vyžádání jsou k dispozici cívky s délkou větší než standardních 100 mm a 200 mm.


Použití

  • Spínací průběhy polovodičových prvků.
  • Průběhy spínacích proudů v výkonových elektronických obvodech, např.:
  • MOSFET nebo IGBT i v pouzdrech tak malých jako TO-247. Měření výkonových ztrát v polovodičích.
  • Monitorování proudů v malých tlumivkách, kondenzátorech, tlumicích obvodech atd.
  • Měření malých AC proudů v přítomnosti velkých DC proudů (např. monitorování zvlnění kondenzátoru).
  • Měření vysokofrekvenčních sinusových, pulzních nebo přechodových proudů v aplikacích od síťové frekvence až po radiofrekvenční (RF) rozsah.


Splňuje normy

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Technické parametry

Výstup ±6V pro max. špičkový proud pro R>100kΩ (doporučený vstup osciloskopu R=1MΩ)
Přesnost

Kalibrováno na ±0,2% indikace při vycentrování vodiče ve smyčce Rogowského cívky.
Pozice vodiče v cívce (pro vodič o průměru 2 mm) – typicky ±2% indikace.
Pozice vodiče v cívce (pro vodič o průměru 10 mm) – typicky ±1% indikace.
Linearita až do amplitudy proudu ±0,05% odečtu
DC Offset Maximálně ±3mV pro T=25°C
Teplota Cívka a kabel: -40…125°C, integrátor: 0…40°C
Napětí cívky

2 kV (špičková hodnota) – cívka o tloušťce 3,5 mm.
5 kV (špičková hodnota) – cívka o tloušťce 4,5 mm.
Obvod cívky 100, 200 mm – na vyžádání možné větší rozměry
Napájení

B - standardní: alkalické baterie 4 x AA 1.5V, typická doba provozu 25h
R – dobíjecí: baterie 4x AA 1.2 NiMH, typická životnost 10h, možnost externího nabíjení
Výstup BNC



Model Citlivost
(mV/A)		 Max. proud
(A)		 Maximální šum
(mVp-p)		 Pokles*
(%/ms)		 Šířka pásma LF
(-3dB)(Hz)		 Maximální proud
narůstání di/dt
(kA/μs)		 Šířka pásma
(-3dB)(MHz)
100 mm 200 mm
CWTMini50HF/015 200 30 20 85 150 2.0 50 36
CWTMini50HF/03 100 60 18 78 100 4.0 50 36
CWTMini50HF/06 50 120 12 70 75 8.0 50 36
CWTMini50HF/1 20 300 10 53 50 20 50 36
CWTMini50HF/3 10 600 15 11 12 40 50 36
CWTMini50HF/6 5.0 1200 15 5.5 6.0 80 50 36
CWTMini50HF/15 2.0 3000 12 2.8 3.0 80 50 36
CWTMini50HF/30 1.0 6000 12 1.5 1.5 100 50 36
CWTMini50HF/60 0.5 12000 10 1.0 1.0 100 50 36
CWTMini50HF/150 0.2 30000 8.0 1.0 1.0 100 50 36

* - Procentuální pokles výstupního signálu při obdélníkovém průběhu
