Fabricante: PEM

Seria CWT Mini50HF

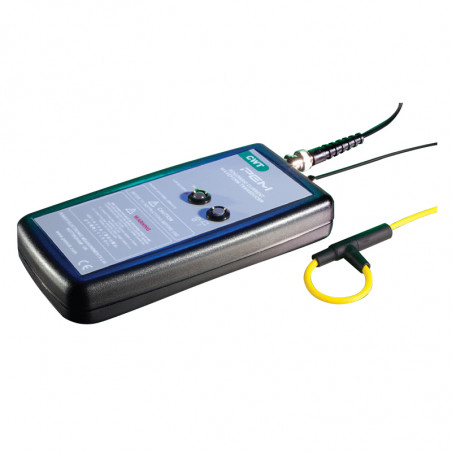

La serie CWT mini HF está diseñada para la medición de corrientes alternas en un amplio rango de medición y una amplia banda de frecuencias transmitidas. La variante HF ofrece un rango de medición extendido para altas frecuencias. La versión MINI presenta una pequeña sección transversal de la bobina y un diámetro reducido, lo que la hace ideal para la medición de corriente en lugares de difícil acceso del circuito eléctrico. La salida de voltaje, proporcionada mediante un conector BNC, permite la conexión directa a un osciloscopio u otro dispositivo de grabación.

Características clave

Funcionamiento con señales de rápido ascenso
Capacidad de operar con cambios rápidos de señal: tiempo de subida: 12,5 ns.		 Corrientes nominales
Corrientes nominales de 30 A a 30 kA (valores pico).

Amplio ancho de banda
Los modelos cubren un rango de hasta 50 MHz.

 Bobinas delgadas y alto aislamiento
Bobinas delgadas con un diámetro de sección transversal de 3,5 mm para aislamiento de 2 kV y 4,5 mm para bobinas con aislamiento de 5 kV (valor pico).
Posibilidad de elegir la longitud del cable
Hay cables más largos que el estándar de 1 m disponibles, bajo pedido.		 Longitud de bobina a medida
Las bobinas de longitud superior a los estándares de 100 mm y 200 mm están disponibles bajo pedido.


Aplicaciones

  • Formas de onda de conmutación de componentes semiconductores.
  • Formas de onda de corriente de conmutación en circuitos electrónicos de potencia, por ejemplo:
  • MOSFET o IGBT incluso en encapsulados tan pequeños como TO-247. Medición de pérdidas de potencia en semiconductores.
  • Monitorización de corrientes en pequeños inductores, condensadores, circuitos de amortiguación, etc.
  • Medición de pequeñas corrientes AC en presencia de grandes corrientes DC (por ejemplo, monitorización de la ondulación del condensador).
  • Medición de corrientes sinusoidales de alta frecuencia, pulsadas o transitorias en aplicaciones desde la frecuencia de red hasta el rango de radiofrecuencia (RF).


Cumple con las normas

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Parámetros técnicos

Salida ±6V para corriente pico máx. para R>100kΩ (entrada de osciloscopio R=1MΩ recomendada)
Precisión

Calibrado a ±0,2% de la lectura con el conductor centrado en el bucle de la bobina Rogowski.
Posición del conductor en la bobina (para un conductor de 2 mm de diámetro) – típicamente ±2% de la lectura.
Posición del conductor en la bobina (para un conductor de 10 mm de diámetro) – típicamente ±1% de la lectura.
Linealidad hasta amplitud de corriente ±0,05% de la lectura
Desplazamiento de CC Máximo ±3mV para T=25°C
Temperatura Bobina y cable: -40…125°C, integrador: 0…40°C
Voltaje de la bobina

2 kV (valor pico) – bobina de 3,5 mm de espesor.
5 kV (valor pico) – bobina de 4,5 mm de espesor.
Circunferencia de la bobina 100, 200 mm – tamaños más grandes disponibles bajo pedido
Fuente de alimentación

B - estándar: 4 pilas alcalinas AA de 1,5 V, tiempo de funcionamiento típico de 25h
R – recargable: 4 pilas AA de 1,2 V NiMH, vida útil típica de 10h, posibilidad de carga externa
Salida BNC



Modelo Sensibilidad
(mV/A)		 Corriente máx.
(A)		 Ruido máximo
(mVp-p)		 Caída*
(%/ms)		 Ancho de banda LF
(-3dB)(Hz)		 Corriente di/dt máxima
(kA/μs)		 Ancho de banda
(-3dB)(MHz)
100 mm 200 mm
CWTMini50HF/015 200 30 20 85 150 2.0 50 36
CWTMini50HF/03 100 60 18 78 100 4.0 50 36
CWTMini50HF/06 50 120 12 70 75 8.0 50 36
CWTMini50HF/1 20 300 10 53 50 20 50 36
CWTMini50HF/3 10 600 15 11 12 40 50 36
CWTMini50HF/6 5.0 1200 15 5.5 6.0 80 50 36
CWTMini50HF/15 2.0 3000 12 2.8 3.0 80 50 36
CWTMini50HF/30 1.0 6000 12 1.5 1.5 100 50 36
CWTMini50HF/60 0.5 12000 10 1.0 1.0 100 50 36
CWTMini50HF/150 0.2 30000 8.0 1.0 1.0 100 50 36

* - Caída porcentual de la señal de salida para una forma de onda cuadrada

Menos
Lee mas
