SERIA CWT mini HF
SERIA CWT mini HF
CWT mini HF

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: PEM

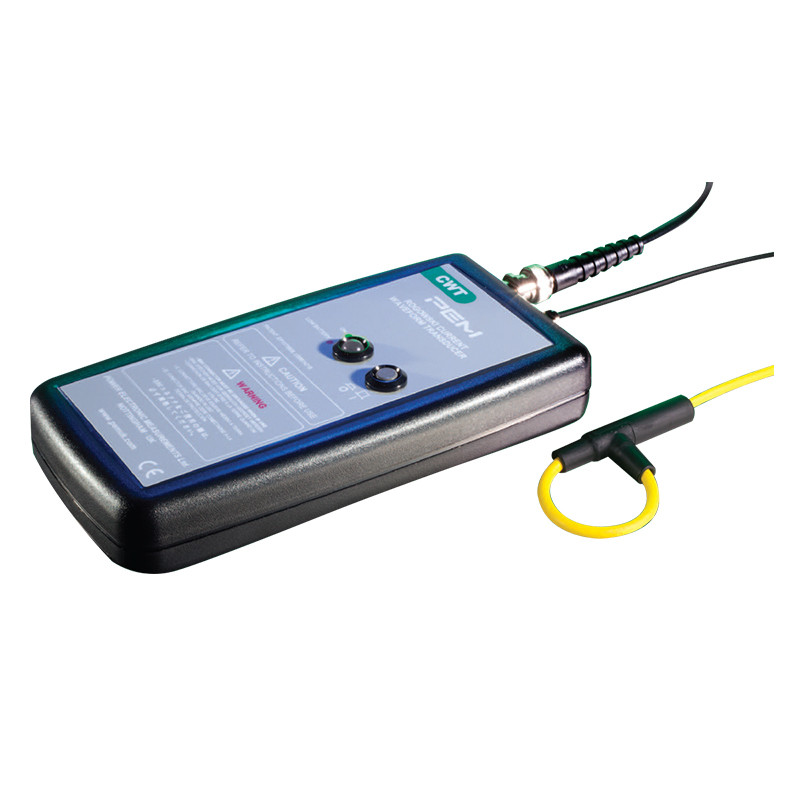

Seria CWT Mini50HF

Seria CWT Mini50HF przeznaczona jest do pomiaru prądów przemiennych w szerokim zakresie pomiarowym i dużym paśmie przenoszonych częstotliwości. Wariant HF oferuje rozszerzony zakres pomiarowy dla wysokich częstotliwości. Wersja MINI posiada mały przekrój cewki i niewielką średnicę które sprawiają, że nadaje się idealnie do pomiaru prądu w trudnodostępnych miejscach obwodu elektrycznego. Wyjście napięciowe wyprowadzone przy pomocy złącza BNC pozwala na bezpośrednie podłączenie do oscyloskopu lub innego urządzenia rejestrującego.

Kluczowe cechy

Praca z szybko narastającymi sygnałami
Zdolność do pracy przy szybkich zmianach sygnału: czas narastania: 12,5 ns.

 Prądy znamionowe
Prądy znamionowe od 30 A do 30 kA
(wartości szczytowe).

Szerokie pasmo przenoszenia
Modele obejmują zakres do 50 MHz.

 Cienkie cewki i wysoka izolacja
Cienkie cewki o średnicy przekroju 3,5 mm
dla izolacji 2 kV oraz 4,5 mm dla cewki
o izolacji 5 kV (wartość szczytowa).
Możliwość doboru długości przewodu
Dostępne są dłuższe przewody
niż standardowe 1 m – na życzenie.		 Długość cewki na zamówienie
Na życzenie dostępne są cewki o długościwiększej niż standardowe 100 mm i 200 mm.


Zastosowania

  • Przebiegi przełączania elementów półprzewodnikowych.
  • Przebiegi prądów przełączających w obwodach energoelektronicznych, np:
  • MOSFET lub IGBT nawet w obudowach tak małych jak TO-247. Pomiar strat mocy w półprzewodnikach.
  • Monitorowanie prądów w małych dławikach, kondensatorach, obwodach tłumiących itp.
  • Pomiar małych prądów AC w obecności dużych prądów DC (np. monitorowanie tętnień kondensatora).
  • Pomiar prądów sinusoidalnych o wysokiej częstotliwości, impulsowych lub przejściowych w zastosowaniach od częstotliwości sieciowej do zakresu radiowego (RF).


Spełnia normy

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Parametry techniczne

Wyjście ±6V dla wartości szczytowej prądu max. dla R>100kΩ (rekomendowane wejście oscyloskopu R=1MΩ)
Dokładność

Skalibrowane do ±0,2% wskazania przy wycentrowaniu przewodnika w pętli cewki Rogowskiego.
Pozycja przewodnika w cewce (dla przewodnika o średnicy 2 mm) – typowo ±2% wskazania.
Pozycja przewodnika w cewce (dla przewodnika o średnicy 10 mm) – typowo ±1% wskazania.
Liniowość do amplitudy prądu ±0.05% odczytu
Offset DC Maksymalnie ±3mV dla T=25°C
Temperatura Cewka i przewód: -40…125°C, integrator: 0…40°C
Napięcie cewki

2 kV (wartość szczytowa) – cewka o grubości 3,5 mm.
5 kV (wartość szczytowa) – cewka o grubości 4,5 mm.
Obwód cewki 100, 200 mm – na prośbę możliwe większe rozmiary
Zasilanie

B - standardowe: baterie alkaliczne 4 x AA 1.5V, typowy czas pracy 25h
R – akumulatorowe: baterie 4x AA 1.2 NiMH, typowy czas życia 10h, możliwość ładowania zewnętrznego
Wyjście BNC



Model Czułość
(mV/A)		 Prąd max
(A)		 Maksymalny szum
(mVp-p)		 Zwis*
(%/ms)		 Szerokość pasma
przenoszenia LF
(-3dB)(Hz)		 Maksymalny prąd
narastania di/dt
(kA/μs)		 Szerokość pasma
przenoszenia (-3dB)
Bandwidth (MHz)
100 mm 200 mm
CWTMini50HF/015 200 30 20 85 150 2.0 50 36
CWTMini50HF/03 100 60 18 78 100 4.0 50 36
CWTMini50HF/06 50 120 12 70 75 8.0 50 36
CWTMini50HF/1 20 300 10 53 50 20 50 36
CWTMini50HF/3 10 600 15 11 12 40 50 36
CWTMini50HF/6 5.0 1200 15 5.5 6.0 80 50 36
CWTMini50HF/15 2.0 3000 12 2.8 3.0 80 50 36
CWTMini50HF/30 1.0 6000 12 1.5 1.5 100 50 36
CWTMini50HF/60 0.5 12000 10 1.0 1.0 100 50 36
CWTMini50HF/150 0.2 30000 8.0 1.0 1.0 100 50 36

* - Spadek procentowy sygnału wyjściowego przy przebiegu prostokątnym
