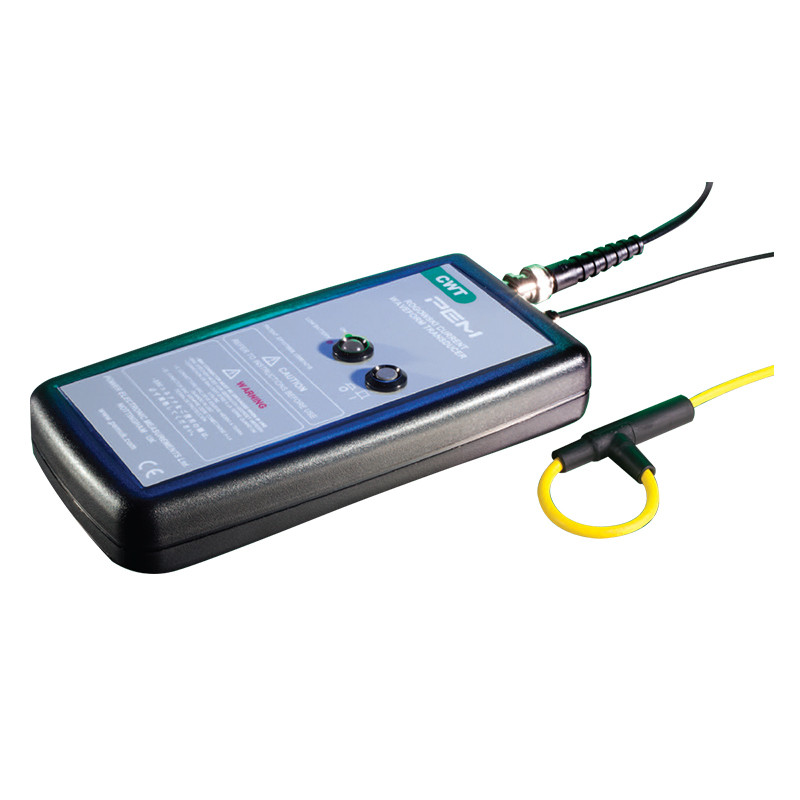

SERIJA CWT mini HF

Serija CWT mini HF namenjena je za merenje naizmeničnih struja u širokom mernom opsegu i velikom frekventnom opsegu. Varijanta HF nudi prošireni merni opseg za visoke frekvencije. Verzija MINI ima mali poprečni presek zavojnice i mali prečnik, što je čini idealnom za merenje struje na teško dostupnim mestima u električnom kolu. Naponski izlaz, izveden pomoću BNC konektora, omogućava direktno povezivanje na osciloskop ili drugi uređaj za snimanje.

Ključne karakteristike

	Rad sa signalima koji brzo rastu Sposobnost rada pri brzim promenama signala: vreme porasta: 12,5 ns.			Nazivne struje Nazivne struje od 30 A do 30 kA (vršne vrednosti).
	Širok frekventni opseg Modeli pokrivaju opseg do 50 MHz.			Tanki namotaji i visoka izolacija Tanki namotaji sa prečnikom poprečnog preseka 3,5 mm za 2 kV izolaciju i 4,5 mm za namotaj sa 5 kV izolacijom (vršna vrednost).
	Mogućnost odabira dužine kabla Dostupni su duži kablovi od standardnih 1 m – na zahtev.			Dužina zavojnice po narudžbi Na zahtev su dostupne zavojnice dužine veće od standardnih 100 mm i 200 mm.

Primene

• Prebacivanje talasnih oblika poluprovodničkih komponenti.
• Talasni oblici preklopnih struja u energetskim elektronskim kolima, npr.:
• MOSFET ili IGBT čak i u kućištima malim kao TO-247. Merenje gubitaka snage u poluprovodnicima.
• Praćenje struja u malim induktorima, kondenzatorima, prigušnim kolima itd.
• Merenje malih AC struja u prisustvu velikih DC struja (npr. praćenje talasnosti kondenzatora).
• Merenje visokofrekventnih sinusnih, impulsnih ili prolaznih struja u primenama od mrežne frekvencije do radiofrekventnog (RF) opsega.

Usklađeno sa standardima

• CE
• EMC EN 61326-1 2006
• IEC 61010-1
• IEC 61010-2-032



Tehnički parametri

* - Procentualni pad izlaznog signala za pravougaoni talasni oblik
