CWT-Mini- und CWT-MiniHF-Serie
CWT-Mini- und CWT-MiniHF-Serie
CWT mini HF-SERIE

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: PEM

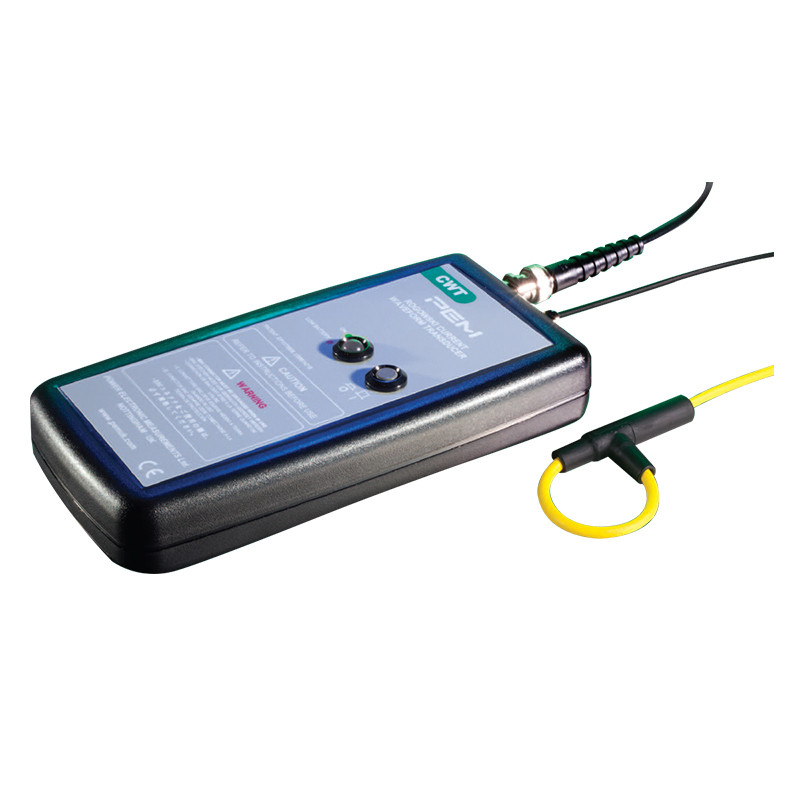

Seria CWT Mini50HF

Die CWT mini HF-Serie ist für die Messung von Wechselströmen in einem weiten Messbereich und einem breiten Frequenzband ausgelegt. Die HF-Variante bietet einen erweiterten Messbereich für hohe Frequenzen. Die MINI-Version verfügt über einen kleinen Spulenquerschnitt und einen geringen Durchmesser, wodurch sie sich ideal für die Strommessung an schwer zugänglichen Stellen eines Stromkreises eignet. Der Spannungsausgang, der über einen BNC-Anschluss geführt wird, ermöglicht den direkten Anschluss an ein Oszilloskop oder ein anderes Aufzeichnungsgerät.

Hauptmerkmale

Arbeit mit schnell ansteigenden Signalen
Fähigkeit zur Arbeit bei schnellen Signaländerungen: Anstiegszeit: 12,5 ns.		 Nennströme
Nennströme von 30 A bis 30 kA (Spitzenwerte).

Breite Bandbreite
Modelle decken einen Bereich bis zu 50 MHz ab.

 Dünne Spulen und hohe Isolation
Dünne Spulen mit einem Querschnittsdurchmesser von 3,5 mm für 2 kV Isolation und 4,5 mm für 5 kV Isolation (Spitzenwert).
Anpassung der Kabellänge
Längere Kabel als die Standardlänge von 1 m sind auf Anfrage erhältlich.		 Spulenlänge nach Maß
Spulen mit einer Länge, die größer als die Standardlängen von 100 mm und 200 mm ist, sind auf Anfrage erhältlich.


Anwendungen

  • Schaltwellenformen von Halbleiterkomponenten.
  • Schaltstromwellenformen in Leistungselektronikschaltungen, z.B.:
  • MOSFET oder IGBT auch in Gehäusen so klein wie TO-247. Messung von Leistungsverlusten in Halbleitern.
  • Überwachung von Strömen in kleinen Induktivitäten, Kondensatoren, Dämpfungsschaltungen etc.
  • Messung kleiner Wechselströme bei Vorhandensein großer Gleichströme (z.B. Überwachung der Kondensatorwelligkeit).
  • Messung hochfrequenter sinusförmiger, gepulster oder transienter Ströme in Anwendungen vom Netzfrequenz- bis zum Hochfrequenzbereich (HF).


Erfüllt Standards

  • CE
  • EMV EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Technische Parameter

Ausgang ±6V für max. Spitzenstrom bei R>100kΩ (Oszilloskopeingang R=1MΩ empfohlen)
Genauigkeit

Kalibriert auf ±0,2% des Messwerts bei zentriertem Leiter in der Rogowski-Spulenschleife.
Position des Leiters in der Spule (für Leiterdurchmesser 2 mm) – typischerweise ±2% des Messwerts.
Position des Leiters in der Spule (für Leiterdurchmesser 10 mm) – typischerweise ±1% des Messwerts.
Linearität bis zur Stromamplitude ±0,05% des Messwerts
DC-Offset Maximal ±3mV bei T=25°C
Temperatur Spule und Kabel: -40…125°C, Integrator: 0…40°C
Spulenspannung

2 kV (Spitzenwert) – 3,5 mm dicke Spule.
5 kV (Spitzenwert) – 4,5 mm dicke Spule.
Spulenumfang 100, 200 mm – größere Größen auf Anfrage möglich
Stromversorgung

B - Standard: 4 x AA 1,5V Alkalinebatterien, typische Betriebszeit 25h
R – wiederaufladbar: 4x AA 1,2 NiMH Batterien, typische Lebensdauer 10h, externe Lademöglichkeit
Ausgang BNC



Modell Empfindlichkeit
(mV/A)		 Max. Strom
(A)		 Maximales Rauschen
(mVp-p)		 Abfall*
(%/ms)		 Niederfrequenz-Bandbreite
(-3dB)(Hz)		 Maximaler di/dt-Strom
(kA/μs)		 Bandbreite
(-3dB)(MHz)
100 mm 200 mm
CWTMini50HF/015 200 30 20 85 150 2.0 50 36
CWTMini50HF/03 100 60 18 78 100 4.0 50 36
CWTMini50HF/06 50 120 12 70 75 8.0 50 36
CWTMini50HF/1 20 300 10 53 50 20 50 36
CWTMini50HF/3 10 600 15 11 12 40 50 36
CWTMini50HF/6 5.0 1200 15 5.5 6.0 80 50 36
CWTMini50HF/15 2.0 3000 12 2.8 3.0 80 50 36
CWTMini50HF/30 1.0 6000 12 1.5 1.5 100 50 36
CWTMini50HF/60 0.5 12000 10 1.0 1.0 100 50 36
CWTMini50HF/150 0.2 30000 8.0 1.0 1.0 100 50 36

* - Prozentualer Abfall des Ausgangssignals bei einer Rechteckwellenform
