CWT Mini and CWT MiniHF serija
CWT Mini and CWT MiniHF serija

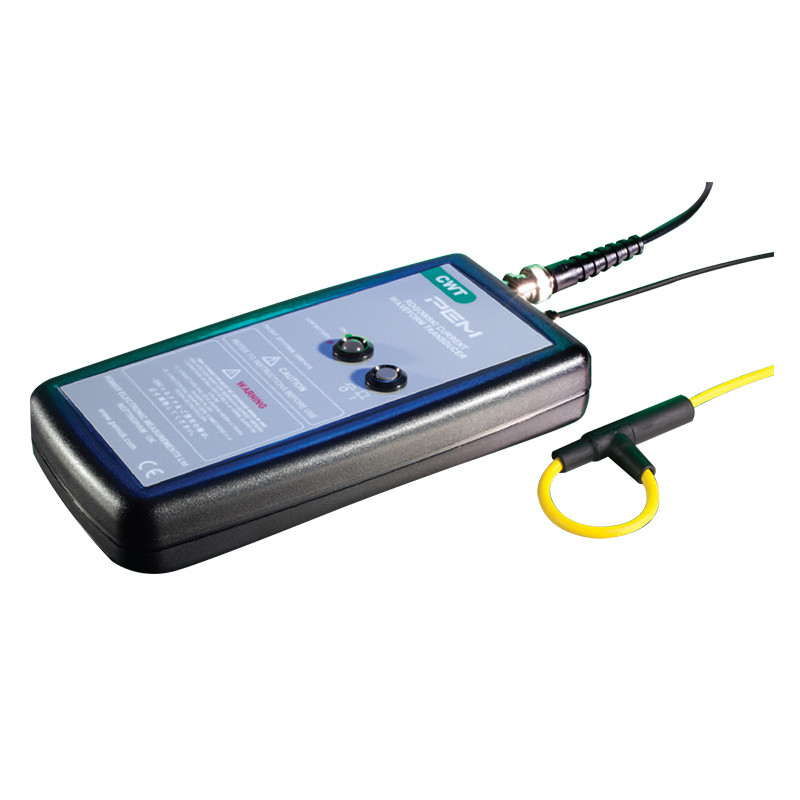

CWT mini HF SERIJA

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: PEM

Seria CWT Mini50HF

CWT mini HF serija skirta kintamųjų srovių matavimui plačiame matavimo diapazone ir dideliame praleidžiamų dažnių diapazone. HF variantas siūlo išplėstą matavimo diapazoną aukštiems dažniams. MINI versija pasižymi mažu ritės skerspjūviu ir mažu skersmeniu, todėl puikiai tinka srovės matavimui sunkiai pasiekiamose elektros grandinės vietose. Įtampos išvestis, išvesta BNC jungtimi, leidžia tiesiogiai prijungti prie osciloskopo ar kito registravimo įrenginio.

Pagrindinės savybės

Darbas su greitai kylančiais signalais
Gebėjimas dirbti su greitais signalo pokyčiais: kilimo laikas: 12,5 ns.		 Nominalios srovės
Nominalios srovės nuo 30 A iki 30 kA (didžiausios vertės).

Platus dažnių diapazonas
Modeliai apima diapazoną iki 50 MHz.

 Plonos ritės ir aukšta izoliacija
Plonos ritės, kurių skerspjūvio skersmuo 3,5 mm 2 kV izoliacijai ir 4,5 mm 5 kV izoliacijai (didžiausia vertė).
Galimybė pasirinkti laido ilgį
Galimi ilgesni laidai nei standartiniai 1 m – pagal užsakymą.		 Ritės ilgis pagal užsakymą
Pagal užsakymą galima įsigyti didesnio ilgio nei standartiniai 100 mm ir 200 mm ritės.


Taikymai

  • Puslaidininkinių komponentų perjungimo bangos formos.
  • Perjungimo srovės bangos formos galios elektronikos grandinėse, pvz.:
  • MOSFET arba IGBT net ir tokiose mažose pakuotėse kaip TO-247. Galios nuostolių matavimas puslaidininkiuose.
  • Srovių stebėjimas mažuose induktoriuose, kondensatoriuose, slopinimo grandinėse ir kt.
  • Mažų kintamųjų srovių matavimas esant didelėms nuolatinėms srovėms (pvz., kondensatoriaus pulsacijos stebėjimas).
  • Aukšto dažnio sinusoidinių, impulsinių ar pereinamųjų srovių matavimas taikomosiose programose nuo tinklo dažnio iki radijo dažnio (RF) diapazono.


Atitinka standartus

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Techniniai parametrai

Išvestis ±6V maksimaliai viršūninei srovei, kai R>100kΩ (rekomenduojama osciloskopo įvestis R=1MΩ)
Tikslumas

Sukalibruota iki ±0,2% rodmens, kai laidininkas yra Rogowskio ritės kilpos centre.
Laidininko padėtis ritėje (2 mm skersmens laidininkui) – tipiškai ±2% rodmens.
Laidininko padėtis ritėje (10 mm skersmens laidininkui) – tipiškai ±1% rodmens.
Tiesiškumas iki srovės amplitudės ±0,05% rodmens
DC poslinkis Maksimaliai ±3mV esant T=25°C
Temperatūra Ritė ir laidas: -40…125°C, integratorius: 0…40°C
Ritės įtampa

2 kV (didžiausia vertė) – 3,5 mm storio ritė.
5 kV (didžiausia vertė) – 4,5 mm storio ritė.
Ritės apimtis 100, 200 mm – pagal užsakymą galimi didesni dydžiai
Maitinimas

B - standartinis: 4 x AA 1,5 V šarminės baterijos, tipiškas veikimo laikas 25 val.
R – įkraunamas: 4x AA 1,2 NiMH baterijos, tipiškas tarnavimo laikas 10 val., galimas išorinis įkrovimas
Išvestis BNC



Modelis Jautrumas
(mV/A)		 Maks. srovė
(A)		 Didžiausias triukšmas
(mVp-p)		 Nuokrypis*
(%/ms)		 Žemų dažnių juostos plotis
(-3dB)(Hz)		 Maksimalus di/dt srovės
kilimas
(kA/μs)		 Juostos plotis
(-3dB)(MHz)
100 mm 200 mm
CWTMini50HF/015 200 30 20 85 150 2.0 50 36
CWTMini50HF/03 100 60 18 78 100 4.0 50 36
CWTMini50HF/06 50 120 12 70 75 8.0 50 36
CWTMini50HF/1 20 300 10 53 50 20 50 36
CWTMini50HF/3 10 600 15 11 12 40 50 36
CWTMini50HF/6 5.0 1200 15 5.5 6.0 80 50 36
CWTMini50HF/15 2.0 3000 12 2.8 3.0 80 50 36
CWTMini50HF/30 1.0 6000 12 1.5 1.5 100 50 36
CWTMini50HF/60 0.5 12000 10 1.0 1.0 100 50 36
CWTMini50HF/150 0.2 30000 8.0 1.0 1.0 100 50 36

* - Procentinis išėjimo signalo kritimas stačiakampio bangos atveju
