Seria CWT Mini50HF

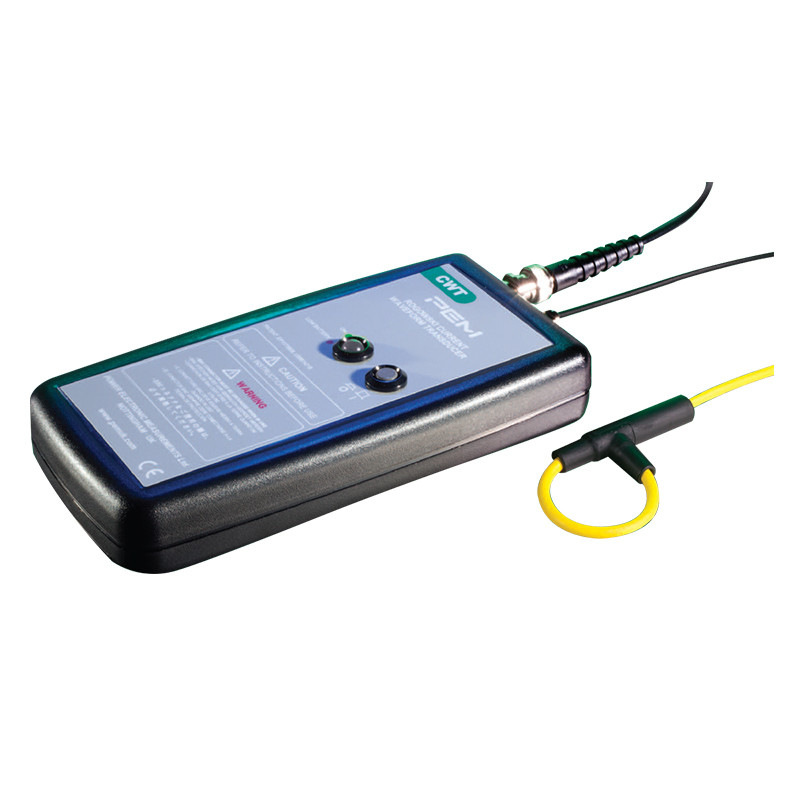

Серія CWT mini HF призначена для вимірювання змінних струмів у широкому діапазоні вимірювань та великій смузі частот. Варіант HF пропонує розширений діапазон вимірювань для високих частот. Версія MINI має невеликий переріз котушки та невеликий діаметр, що робить її ідеальною для вимірювання струму у важкодоступних місцях електричного кола. Вихідна напруга, виведена за допомогою роз’єму BNC, дозволяє безпосереднє підключення до осцилографа або іншого записуючого пристрою.

Ключові особливості

Робота з швидкозмінними сигналами
Здатність працювати при швидких змінах сигналу: час наростання: 12,5 нс.		 Номінальні струми
Номінальні струми від 30 А до 30 кА (пікові значення).

Широка смуга пропускання
Моделі охоплюють діапазон до 50 МГц.

 Тонкі котушки та висока ізоляція
Тонкі котушки з діаметром перерізу 3,5 мм для ізоляції 2 кВ та 4,5 мм для котушки з ізоляцією 5 кВ (пікове значення).
Можливість вибору довжини кабелю
Доступні довші кабелі, ніж стандартні 1 м – за запитом.		 Довжина котушки на замовлення
На запит доступні котушки довжиною більшою, ніж стандартні 100 мм і 200 мм.


Застосування

  • Перемикаючі форми хвиль напівпровідникових компонентів.
  • Перемикаючі струмові форми хвиль у силових електронних схемах, наприклад:
  • MOSFET або IGBT навіть у корпусах таких малих, як TO-247. Вимірювання втрат потужності в напівпровідниках.
  • Моніторинг струмів у малих індукторах, конденсаторах, демпфуючих схемах тощо.
  • Вимірювання малих змінних струмів за наявності великих постійних струмів (наприклад, моніторинг пульсацій конденсатора).
  • Вимірювання високочастотних синусоїдальних, імпульсних або перехідних струмів у застосуваннях від частоти мережі до радіочастотного (РЧ) діапазону.


Відповідає стандартам

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Технічні параметри

Вихід ±6В для максимального пікового струму при R>100кОм (рекомендований вхід осцилографа R=1MОм)
Точність

Калібровано до ±0,2% показання при центрованому провіднику в петлі котушки Роговського.
Положення провідника в котушці (для провідника діаметром 2 мм) – типово ±2% показання.
Положення провідника в котушці (для провідника діаметром 10 мм) – типово ±1% показання.
Лінійність до амплітуди струму ±0,05% від показання
Зміщення постійного струму Максимум ±3мВ для T=25°C
Температура Котушка та кабель: -40…125°C, інтегратор: 0…40°C
Напруга котушки

2 кВ (пікове значення) – котушка товщиною 3,5 мм.
5 кВ (пікове значення) – котушка товщиною 4,5 мм.
Довжина кола котушки 100, 200 мм – за запитом можливі більші розміри
Живлення

B - стандартне: лужні батареї 4 x AA 1.5V, типовий час роботи 25 год
R – акумуляторні: батареї 4x AA 1.2 NiMH, типовий термін служби 10 год, можливість зовнішнього заряджання
Вихід BNC



Модель Чутливість
(мВ/А)		 Макс. струм
(А)		 Максимальний шум
(мВp-p)		 Спад*
(%/мс)		 Ширина смуги пропускання
LF
(-3дБ)(Гц)		 Максимальний струм
наростання di/dt
(кА/мкс)		 Ширина смуги пропускання
(-3дБ)
(МГц)
100 мм 200 мм
CWTMini50HF/015 200 30 20 85 150 2.0 50 36
CWTMini50HF/03 100 60 18 78 100 4.0 50 36
CWTMini50HF/06 50 120 12 70 75 8.0 50 36
CWTMini50HF/1 20 300 10 53 50 20 50 36
CWTMini50HF/3 10 600 15 11 12 40 50 36
CWTMini50HF/6 5.0 1200 15 5.5 6.0 80 50 36
CWTMini50HF/15 2.0 3000 12 2.8 3.0 80 50 36
CWTMini50HF/30 1.0 6000 12 1.5 1.5 100 50 36
CWTMini50HF/60 0.5 12000 10 1.0 1.0 100 50 36
CWTMini50HF/150 0.2 30000 8.0 1.0 1.0 100 50 36

* - Процентне падіння вихідного сигналу при прямокутній формі хвилі
