SERIA CWT mini

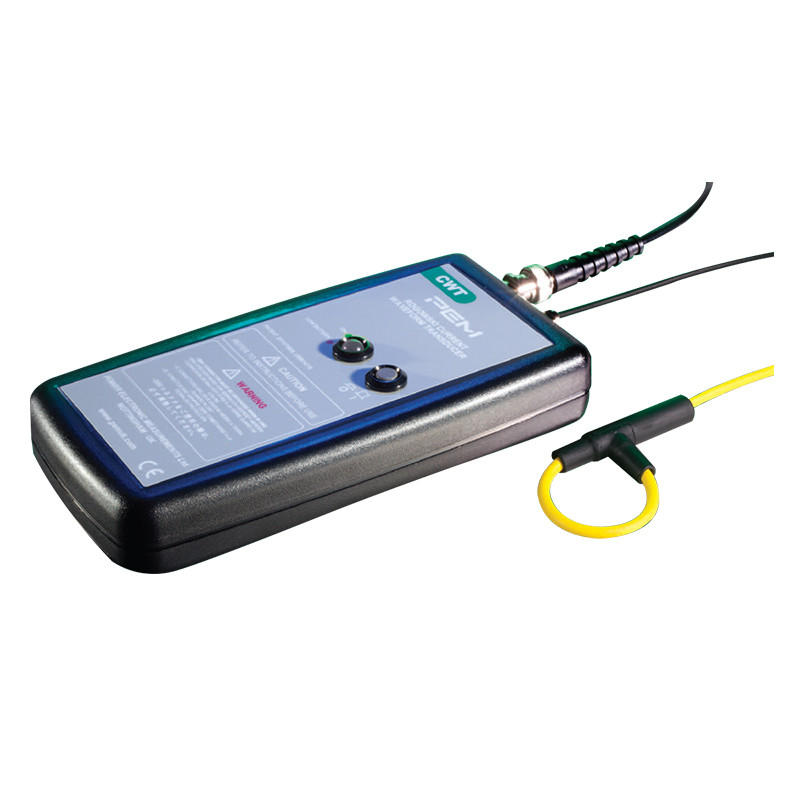

Seria CWT mini przeznaczona jest do pomiaru prądów przemiennych w szerokim zakresie pomiarowym i dużym paśmie przenoszonych częstotliwości. Wersja MINI posiada mały przekrój cewki i niewielką średnicę które sprawiają, że nadaje się idealnie do pomiaru prądu w trudnodostępnych miejscach obwodu elektrycznego. Wyjście napięciowe wyprowadzone przy pomocy złącza BNC pozwala na bezpośrednie podłączenie do oscyloskopu lub innego urządzenia rejestrującego.

Kluczowe cechy

Zwiększona wydajność niskich częstotliwości
Rozszerzona charakterystyka przy niskich częstotliwościach.		 Prądy znamionowe
Prądy znamionowe od 60 A do 300 kA (wartości szczytowe).

Szerokie pasmo przenoszenia
Modele obejmują zakres od 0,1 Hz do 16 MHz.

 Cienkie cewki i wysoka izolacja
Cienkie cewki o średnicy przekroju 3,5 mm dla izolacji 2 kV oraz 4,5 mm dla cewki o izolacji 5 kV (wartość szczytowa).
Możliwość doboru długości przewodu
Dostępne są dłuższe przewody niż standardowe 1 m, 2,5 m i 4 m – na życzenie.		 Długość cewki na zamówienie
Na życzenie dostępne są cewki o długości większej niż standardowe 100 mm i 200 mm.


Zastosowania

  • Pomiary częstotliwości sieciowej 50/60 Hz i wyższych harmonicznych
  • Prądy impulsowe oraz pomiary mocy impulsowej z długim czasem trwania impulsów.
  • Pomiar małych prądów AC w obecności dużych prądów DC (np. monitorowanie tętnień kondensatora).
  • Pomiar prądów w trudno dostępnych przewodnikach, takich jak gęsto ułożone szyny zbiorcze.
  • Monitorowanie jakości energii w napędach o zmiennej prędkości, zasilaczach UPS, systemach energetycznych lub obwodach SMPS.


Spełnia normy

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032



Parametry techniczne

Wyjście
  • ±6V dla wartości szczytowej prądu max. dla R>100kΩ (rekomendowane wejście oscyloskopu R=1MΩ)
  • ±2 V (wartość szczytowa), czułość stanowi połowę wartości nominalnej przy obciążeniu 50 Ω.
Dokładność
  • Skalibrowane do ±0,2% wskazania przy wycentrowaniu przewodnika w pętli cewki Rogowskiego.
  • Pozycja przewodnika w cewce (dla przewodnika o średnicy 2 mm) – typowo ±2% wskazania.
  • Pozycja przewodnika w cewce (dla przewodnika o średnicy 10 mm) – typowo ±1% wskazania.
Liniowość do amplitudy prądu ±0.05% odczytu
Offset DC Maksymalnie ±3mV dla T=25°C
Temperatura Cewka i przewód: -20…100°C, integrator: 0…40°C
Napięcie cewki
  • 2 kV (wartość szczytowa) – cewka o grubości 3,5 mm.
  • 5 kV (wartość szczytowa) – cewka o grubości 4,5 mm.
Obwód cewki 100, 200 mm – na prośbę możliwe większe rozmiary
Zasilanie B - standardowe: baterie alkaliczne 4 x AA 1.5V, typowy czas pracy 25h R – akumulatorowe: baterie 4x AA 1.2 NiMH, typowy czas życia 10h, możliwość ładowania zewnętrznego
Wyjście BNC



Model Czułość
(mV/A)		 Prąd max
(A)		 Maksymalny szum
(mVp-p)		 Zwis*
(%/ms)		 Szerokość pasma przenoszenia LF
(-3dB)(Hz)		 Maksymalny prąd narastania di/dt
(kA/μs)		 Szerokość pasma przenoszenia (-3dB) Bandwidth
(MHz)
100 mm 200 mm
CWTMini/03 100 60 15 6.6 7.0 1.0 10 5
CWTMini/06 50 120 15 4.8 5.0 2.0 10 5
CWTMini/1 20 300 12 3.6 4.0 2.5 20 15
CWTMini/3 10 600 10 1.8 2.0 5.0 20 15
CWTMini/6 5.0 1200 10 0.8 0.9 25 20 15
CWTMini/15 2.0 3000 8.0 0.4 0.5 25 20 15
CWTMini/30 1.0 6000 7.0 0.25 0.3 40 20 15
CWTMini/60 0.5 12000 5.0 0.2 0.2 40 20 15
CWTMini/150 0.2 30000 5.0 0.1 0.1 40 20 15
CWTMini/300 0.1 60000 5.0 0.05 0.05 40 20 15
CWTMini/600 0.05 120000 5.0 0.03 0.02 40 20 15
CWTMini/1500 0.02 300000 5.0 0.03 0.02 40 20 15

* - Spadek procentowy sygnału wyjściowego przy przebiegu prostokątnym
