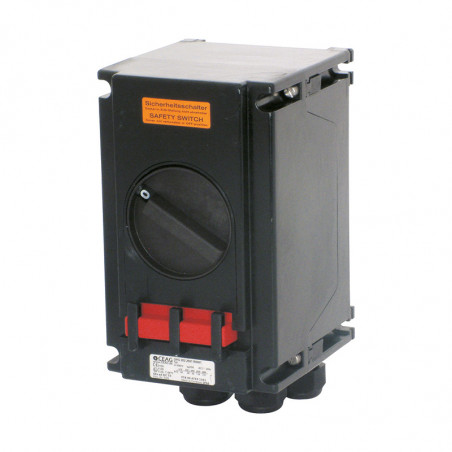

Bezpečnostní spínač v explozi 20 A
Bezpečnostní spínač v explozi 20 A
Bezpečnostní spínač v explozi 20 A
Bezpečnostní spínač v explozi 20 A

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Eaton / CEAG

Bezpečnostní spínač v explozi 20 A

Technické specifikace

Označení dle směrnice 94/9/ES (ATEX)
Certifikát o typové zkoušce ES
Prohlášení o shodě IECEx
Označení dle IECEx
Přípustná okolní teplota
Jmenovité napětí
Jmenovitý proud
Frekvence
Jmenovitý spínací výkon
AC-3 a izolace dle normy
EN 60947-3

Předjištění


Připojovací svorky

Stupeň krytí dle EN 60529
Třída krytí
Otvory v průchodkách/pouzdře



Hmotnost

Materiál pouzdra
Barva pouzdra
Pomocný kontakt


Zamykání		 D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T55 °C
-20°C až +40°C1)
max. až 690 V
max. 20 A
50/60 Hz
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 10 A
Ue 690 V / Ie 10 A
do 400 V AC 35 A gL
do 500 V AC 35 A gL
do 690 V AC 25 A gL
Hlavní kontakt: 2 x 4 mm2
Pomocný kontakt: 2 x 0,5-2,5 mm2
IP66
I
M20 (d = 5-13 mm) viz podrobnosti objednávky
M25 (d = 8-17 mm) viz podrobnosti objednávky
/>M32 (d = 12-21 mm) viz podrobnosti objednávky
volitelné: kovová příruba se závitovým vstupem
3pólový: cca 1,48 kg
6pólový: cca 2,43 kg
polyester vyztužený skelnými vlákny
černá
1 x NO zpožděný zapínací kontakt; předpínací zapínací kontakt
1 x NC (pouze 6pólová verze) zpožděný zapínací kontakt; zpožděné vypnutí
lze zaaretovat v poloze "VYP"
třemi běžně dostupnými zámky.

1) Jiné rozsahy okolní teploty jsou k dispozici na vyžádání.

Informace o objednávce

Verze Kabelové vstupy Číslo produktu
3-pólový bezpečnostní spínač 20 A
Verze s 1 pomocným kontaktem (NO)
3-pólový 2 x M32 / 1 x M25 GHG 262 2301 R0001
3-pólový nouzový vypínač 2 x M32 / 1 x M25 GHG 262 2301 R0002
4pólový bezpečnostní spínač 20 A
Verze se 2 pomocnými kontakty (1 x NO; 1 x NC)
4pólový 2 x M20 GHG 262 2301 R0007
4pólový nouzový vypínač 2 x M32 / 1 x M25 GHG 262 2301 R0010
6pólový bezpečnostní spínač 20 A
Verze se 2 pomocnými kontakty (1 x NO; 1 x NC)
6pólový 4 x M32 / 1 x M25 GHG 262 2601 R0001
6pólový 4 x M25 GHG 262 2601 R0005
6pólový nouzový vypínač 4 x M32 / 1 x M25 GHG 262 2601 R0002

Zakázková verze na vyžádání, k dispozici pomocné kontakty Ex ia.

Rozměry [mm]

Příslušenství

Montážní deska pro 3pólový 180A bezpečnostní spínač v nevýbušném provedení2)
Typ Použití Způsob montáže Číslo produktu.
Velikost 2 Nástěnná montáž Zasouvací GHG 610 1953 R0104
Velikost 2 Montáž na držák Zasouvací GHG 610 1953 R0105
Velikost 2 montáž na příhradový nosník zatlačte GHG 610 1953 R0106
Montážní deska pro 6pólový bezpečnostní spínač 180 A v nevýbušném provedení
Typ Použití Způsob montáže Číslo produktu
Velikost 3 Montáž na zeď Zatlačovací GHG 610 1953 R0118
Velikost 3 Montáž výložníku Zasouvací GHG 610 1953 R0110
Velikost 3 Montáž příhradového nosníku Zasouvací GHG 610 1953 R0118
Příslušenství k montážní desce
Typ Počet kusů v balení Číslo produktu
Držák štítků se štítkem (zapisovatelný) pro montážní desky velikosti 1, 2, 2A a 3 10 GHG 610 1953 R0057
Montážní sada pro 1” trubky (Ø 27-30 mm) pro montážní desky pro montáž výložníku 10 GHG 610 1953 R0020
Příslušenství pro montážní desky
Typ Použití Počet kusů v balení Číslo produktu
Velikost 2 pro montážní desky velikosti 2 1 GHG 610 1955 R0102
Velikost 2A pro montážní desky velikosti 2A 1 GHG 610 1955 R0103
Velikost 3 pro svislé montážní desky velikosti 3 1 GHG 610 1955 R0104
Velikost 3A pro montážní desky na stěnu/nosník velikost 3 vertikální 1 GHG 610 1955 R0105
Velikost 3B pro montážní desky horizontálního výložníku velikost 3 1 GHG 610 1955 R0106

Produkty jsou dodávány v sadách uvedených v tabulkách.
