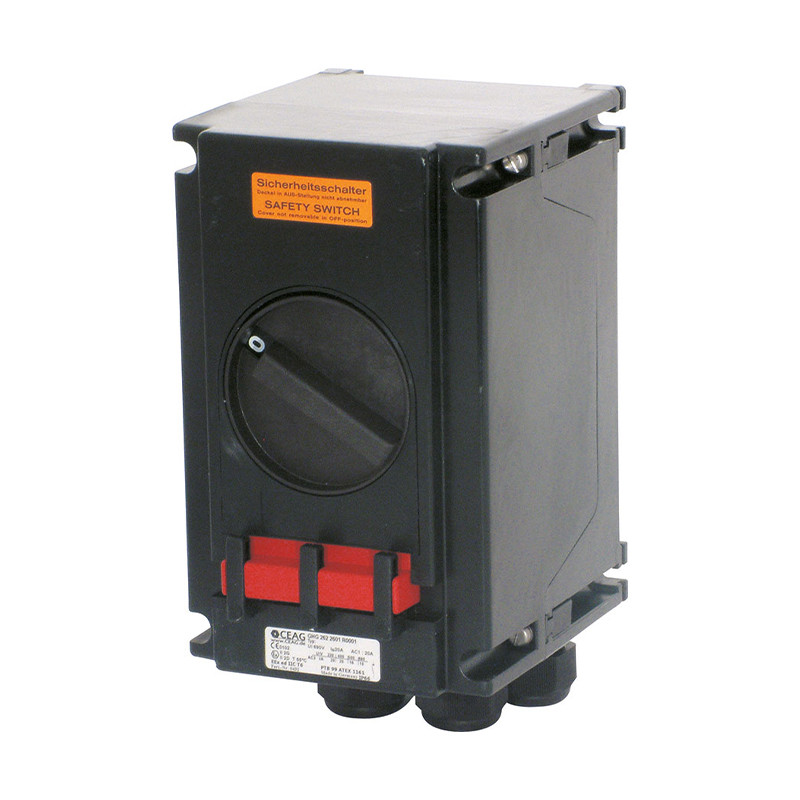

Sugerul de siguranță în explozie 20 a
Sugerul de siguranță în explozie 20 a
Sugerul de siguranță în explozie 20 a
Sugerul de siguranță în explozie 20 a

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

Sugerul de siguranță în explozie 20 a

Specificații tehnice

Marcare conform 94/9/CE (ATEX)
Certificat de examinare CE de tip
Certificat de conformitate IECEx
Marcare conform IECEx
Temperatură ambientală admisibilă
Tensiune nominală
Curent nominal
Frecvență
Capacitate nominală de comutare
AC-3 și izolație conform standardului
EN 60947-3

Siguranță de rezervă


Terminale de conectare

Grad de protecție conform EN 60529
Clasă de protecție
Deschideri presetupă/carcasă



Greutate

Material carcasă
Culoarea carcasei
Contact auxiliar


Blocare		 D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T55 °C
-20°C până la +40°C1)
max. până la 690 V
max. 20 A
50/60 Hz
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 10 A
Ue 690 V / Ie 10 A
până la 400 V AC 35 A gL
până la 500 V AC 35 A gL
până la 690 V AC 25 A gL
Contact principal: 2 x 4 mm2
Contact auxiliar: 2 x 0,5-2,5 mm2
IP66
I
M20 (d = 5-13 mm) vezi detalii comandă
M25 (d = 8-17 mm) vezi detalii comandă />M32 (d = 12-21 mm) vezi detalii comandă
opțiune: flanșă metalică cu intrare filetată
3 poli: aprox. 1,48 kg
6 poli: aprox. 2,43 kg
poliester armat cu fibră de sticlă
negru
1 x NO cu întârziere la închidere; întrerupere anticipată
1 x NC (doar versiunea cu 6 poli) cu întârziere la închidere; Oprirea întârziată
poate fi blocată în poziția „OFF”
cu trei încuietori disponibile în comerț.

1) Alte intervale de temperatură ambientală sunt disponibile la cerere.

Informații de comandă

Versiune Intrări cablu Cod produs
Întrerupător de siguranță tripolar 20 A
Versiune cu 1 contact auxiliar (NO)
tripolar 2 x M32 / 1 x M25 GHG 262 2301 R0001
Oprire de urgență tripolară 2 x M32 / 1 x M25 GHG 262 2301 R0002
Întrerupător de siguranță cu 4 poli 20 A
Versiune cu 2 contacte auxiliare (1 x NO; 1 x NC)
4 poli 2 x M20 GHG 262 2301 R0007
Oprire de urgență cu 4 poli 2 x M32 / 1 x M25 GHG 262 2301 R0010
Întrerupător de siguranță cu 6 poli 20 A
Versiune cu 2 contacte auxiliare (1 x NO; 1 x NC)
6 poli 4 x M32 / 1 x M25 GHG 262 2601 R0001
6 poli 4 x M25 GHG 262 2601 R0005
Oprire de urgență cu 6 poli 4 x M32 / 1 x M25 GHG 262 2601 R0002

Versiune personalizată la cerere, contacte auxiliare Ex ia disponibile.

Dimensiuni [mm]

Accesorii

Placă de montare pentru întrerupător de siguranță antiexplozie cu 3 poli de 180 A2)
Tip Aplicație Metodă de montare Cod produs
Mărime 2 Montare pe perete Inserare prin împingere GHG 610 1953 R0104
Mărime 2 Montare pe suport Inserare prin împingere GHG 610 1953 R0105
Mărime 2 montare pe grindă împingere GHG 610 1953 R0106
Placă de montare pentru întrerupător de siguranță antiexplozie cu 6 poli, 180 A
Tip Aplicație Metodă de montare Număr produs
Mărime 3 Montare pe perete Inserare prin împingere GHG 610 1953 R0118
Mărime 3 Suport braț Introducere prin împingere GHG 610 1953 R0110
Mărimea 3 Suport tip grindă Introducere prin împingere GHG 610 1953 R0118
Accesorii placă de montare
Tip Bucăți per pachet Număr produs
Suport etichetă cu etichetă (scriibilă) pentru plăci de montare dimensiuni 1, 2, 2A și 3 10 GHG 610 1953 R0057
Kit de montare pentru țevi de 1” (Ø 27-30 mm) pentru plăci de montare pentru montarea pe braț 10 GHG 610 1953 R0020
Accesorii pentru plăci de montare
Tip Aplicație Bucăți per pachet Cod produs
Mărime 2 pentru plăci de montare dimensiune 2 1 GHG 610 1955 R0102
Mărimea 2A pentru plăci de montare mărimea 2A 1 GHG 610 1955 R0103
Mărimea 3 pentru plăci de montare pe stâlp mărimea 3 vertical 1 GHG 610 1955 R0104
Mărimea 3A pentru plăci de montare pe perete/structură de tip structură verticală 1 GHG 610 1955 R0105
Mărimea 3B pentru plăci de montare orizontale pe braț, dimensiunea 3 1 GHG 610 1955 R0106

Produsele sunt livrate în seturi listate în tabele.
