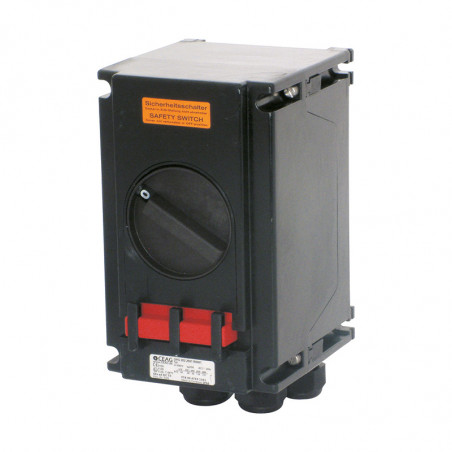

Interrupteur de sécurité dans la preuve d'explosion 20 A
Interrupteur de sécurité dans la preuve d'explosion 20 A
Interrupteur de sécurité dans la preuve d'explosion 20 A
Interrupteur de sécurité dans la preuve d'explosion 20 A

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Eaton / CEAG

Interrupteur de sécurité dans la preuve d'explosion 20 A

Spécifications techniques

Marquage selon la directive 94/9/CE (ATEX)
Certificat d'examen CE de type
Certificat de conformité IECEx
Marquage selon IECEx
Température ambiante admissible
Tension nominale
Courant nominal
Fréquence
Pouvoir de coupure nominal
AC-3 et isolation selon la norme
EN 60947-3

Fusible de secours


Bornes de connexion

Degré de protection selon la norme EN 60529
Classe de protection
Ouvertures presse-étoupe/boîtier



Poids

Matériau du boîtier
Couleur du boîtier
Contact auxiliaire />

Verrouillage		 D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T55 °C
-20°C à +40°C1)
max. jusqu'à 690 V
max. 20 A
50/60 Hz
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 10 A
Ue 690 V / Ie 10 A
Jusqu'à 400 V CA 35 A gL
Jusqu'à 500 V CA 35 A gL
Jusqu'à 690 V CA 25 A gL
Contact principal : 2 x 4 mm²
Contact auxiliaire : 2 x 0,5-2,5 mm²
IP66
I
M20 (d = 5-13 mm) voir les détails de commande
M25 (d = 8-17 mm) voir les détails de commande />M32 (d = 12-21 mm) voir les détails de commande
Option : bride métallique avec entrée filetée
3 pôles : env. 1,48 kg
6 pôles : env. 2,43 kg
Polyester renforcé de fibres de verre
Noir
1 x NO (à fermeture retardée) ; à coupure retardée
1 x NF (version 6 pôles uniquement) (à fermeture retardée) ; coupure retardée
Verrouillable en position « ARRÊT »
avec trois verrous disponibles dans le commerce.

1) D'autres plages de température ambiante sont disponibles sur demande.

Informations de commande

Version Entrées de câble N° de produit
Interrupteur de sécurité tripolaire 20 A
Version avec 1 contact auxiliaire (NO)
Tripolaire 2 x M32 / 1 x M25 GHG 262 2301 R0001
Arrêt d'urgence tripolaire 2 x M32 / 1 x M25 GHG 262 2301 R0002
Interrupteur de sécurité 4 pôles 20 A
Version avec 2 contacts auxiliaires (1 x NO ; 1 x NF)
4 pôles 2 x M20 GHG 262 2301 R0007
Arrêt d'urgence 4 pôles 2 x M32 / 1 x M25 GHG 262 2301 R0010
Interrupteur de sécurité 6 pôles 20 A
Version avec 2 contacts auxiliaires (1 x NO ; 1 x NF)
6 pôles 4 x M32 / 1 x M25 GHG 262 2601 R0001
6 pôles 4 x M25 GHG 262 2601 R0005
Interrupteur d'urgence 6 pôles stop 4 x M32 / 1 x M25 GHG 262 2601 R0002

Version personnalisée sur demande. Contacts auxiliaires Ex ia disponibles.

Dimensions [mm]

Accessoires

Type Application Nombre de pièces par paquet Référence produit : Taille 2 centre;">pour les plaques de montage taille 2
Plaque de montage pour interrupteur de sécurité antidéflagrant tripolaire 180 A2)
Type Application Méthode de montage N° de produit
Taille 2 Fixation murale Enfonçable GHG 610 1953 R0104
Taille 2 Fixation sur support Enfonçable GHG 610 1953 R0105
Taille 2 Montage sur structure Emboîtement GHG 610 1953 R0106
Plaque de montage pour interrupteur de sécurité antidéflagrant 6 pôles 180 A
Type Application Méthode de montage Référence produit
Taille 3 Montage mural Enfonçable GHG 610 1953 R0118
Taille 3 Montage sur flèche Enfonçable GHG 610 1953 R0110
Taille 3 Montage sur structure Enfonçable GHG 610 1953 R0118
Accessoires pour plaques de montage
Type Pièces par paquet Numéro de produit
Porte-étiquette avec étiquette (inscriptible) pour plaques de montage tailles 1, 2, 2A et 3 10 GHG 610 1953 R0057
Accessoires pour plaques de montage
1 GHG 610 1955 R0102
Taille 2A pour les plaques de montage taille 2A 1 GHG 610 1955 R0103
Taille 3 pour les plaques de montage sur poteau taille 3 verticales 1 GHG 610 1955 R0104
Taille 3A Pour plaques de montage murales/de structure verticales de taille 3 1 GHG 610 1955 R0105
Taille 3B Pour plaques de montage horizontales de flèche de taille 3 1 GHG 610 1955 R0106

Les produits sont livrés par lots, comme indiqué dans les tableaux.
