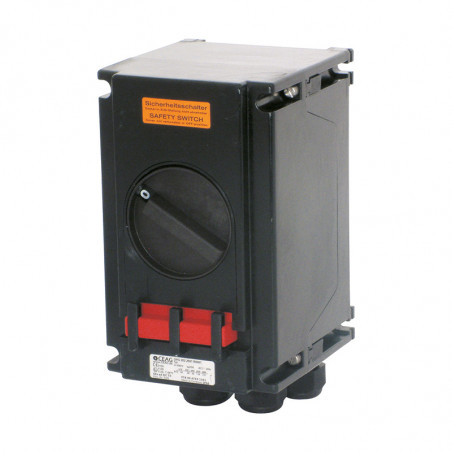

Защитный выключатель, выполненный взрывозащищенным 20 A
Защитный выключатель, выполненный взрывозащищенным 20 A
Защитный выключатель, выполненный взрывозащищенным 20 A
Защитный выключатель, выполненный взрывозащищенным 20 A

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Eaton / CEAG

Защитный выключатель, выполненный взрывозащищенным 20 A

Технические характеристики

Маркировка согласно 94/9/EC (ATEX)
Сертификат испытаний типа ЕС
Сертификат соответствия IECEx
Маркировка согласно IECEx
Допустимая температура окружающей среды
Номинальное напряжение
Номинальный ток
Частота
Номинальная коммутационная способность
AC-3 и изоляция согласно стандарту
EN 60947-3

Резервный предохранитель


Клеммы подключения

Степень защиты согласно EN 60529
Класс защиты
Отверстия для ввода кабеля/корпуса



Вес

Материал корпуса
Цвет корпуса
Дополнительный контакт


Блокировка		 D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T55 °C
-20°C до +40°C1)
макс. до 690 В
макс. 20 А
50/60 Гц
Ue 230 В / Ie 20 А
Ue 400 В / Ie 20 А
Ue 500 В / Ie 10 А
Ue 690 В / Ie 10 А
до 400 В переменного тока 35 А gL
до 500 В переменного тока 35 А gL
до 690 В переменного тока 25 А gL
Главный контакт: 2 x 4 мм2
Вспомогательный контакт: 2 x 0,5-2,5 мм2
IP66
I
M20 (d = 5-13 мм) см. детали заказа
M25 (d = 8-17 мм) см. Информация о заказе
M32 (d = 12–21 мм) см. информацию о заказе
опция: металлический фланец с резьбовым вводом
3-полюсный: ок. 1,48 кг
6-полюсный: ок. 2,43 кг
полиэстер, армированный стекловолокном
черный
1 x НО с задержкой включения; с опережением отключения
1 x НЗ (только для 6-полюсной версии) с задержкой включения; с задержкой отключения
можно заблокировать в положении «ВЫКЛ»
с помощью трех стандартных замков.

1) Другие диапазоны температур окружающей среды доступны по запросу.

Информация для заказа

Версия Кабельные вводы Номер продукта
Трёхполюсный выключатель безопасности 20 А
Версия с 1 вспомогательным контактом (НО)
Трёхполюсный 2 x M32 / 1 x M25 GHG 262 2301 R0001
Трёхполюсный аварийный останов 2 x M32 / 1 x M25 GHG 262 2301 R0002
4-полюсный выключатель безопасности 20 А
Версия с 2 вспомогательными контактами (1 НО; 1 НЗ)
4-полюсный 2 x M20 GHG 262 2301 R0007
4-полюсный аварийный останов 2 x M32 / 1 x M25 GHG 262 2301 R0010
6-полюсный предохранительный выключатель 20 А
Версия с 2 вспомогательными контактами (1 НО; 1 НЗ)
6-полюсный 4 x M32 / 1 x M25 GHG 262 2601 R0001
6-полюсный 4 x M25 GHG 262 2601 R0005
6-полюсный Аварийная остановка 4 x M32 / 1 x M25 GHG 262 2601 R0002

Вариант, изготовленный по индивидуальному заказу, доступен с дополнительными контактами Ex ia.

Размеры [мм]

Аксессуары

Монтажная плата для 3-полюсного взрывозащищенного выключателя безопасности 180 А2)
Тип Применение Способ монтажа Артикул
Размер 2 Настенный Вставной GHG 610 1953 R0104
Размер 2 На кронштейне Вставной GHG 610 1953 R0105
Размер 2 крепление к ферме вдавливание GHG 610 1953 R0106
Монтажная плата для 6-полюсного взрывозащищенного выключателя безопасности 180 А
Тип Применение Способ монтажа Номер продукта
Размер 3 Настенный монтаж Вставной GHG 610 1953 R0118
Размер 3 Крепление для стрелы Вставное GHG 610 1953 R0110
Размер 3 Крепление для фермы Вставное GHG 610 1953 R0118
Аксессуары для монтажной пластины
Тип Количество штук в упаковке Номер продукта
Держатель этикеток с этикеткой (с возможностью записи) для монтажных пластин размером 1, 2, 2A и 3 10 GHG 610 1953 R0057
Монтажный комплект для труб 1” (Ø 27–30 мм) для монтажных пластин для крепления стрелы 10 GHG 610 1953 R0020
Аксессуары для монтажных пластин
Тип Применение Количество штук в упаковке Артикул
Размер 2 для монтажных пластин размера 2 1 GHG 610 1955 R0102
Размер 2A для монтажных пластин размера 2A 1 GHG 610 1955 R0103
Размер 3 для монтажных пластин на столбе размером 3, вертикальных 1 GHG 610 1955 R0104
Размер 3A для вертикальных монтажных пластин на стену/ферму размером 3 1 GHG 610 1955 R0105
Размер 3B для горизонтальных монтажных пластин на стрелу размером 3 1 GHG 610 1955 R0106

Товары поставляются в комплектах, указанных в таблицах.
