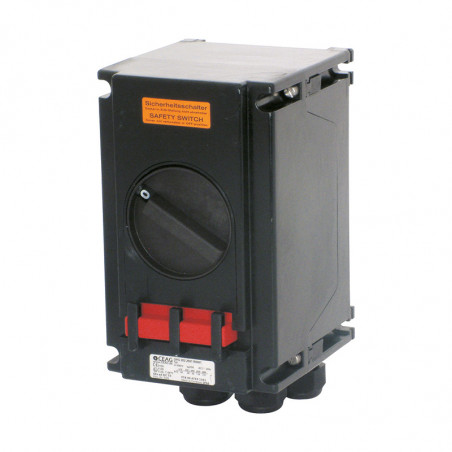

Sicherheitsschalter in explosionssicherem 20 a
Sicherheitsschalter in explosionssicherem 20 a
Sicherheitsschalter in explosionssicherem 20 a
Sicherheitsschalter in explosionssicherem 20 a

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Eaton / CEAG

Sicherheitsschalter in explosionssicherem 20 a

Technische Daten

Kennzeichnung gemäß 94/9/EG (ATEX)
EG-Baumusterprüfbescheinigung
IECEx-Konformitätsbescheinigung
Kennzeichnung gemäß IECEx
Zulässige Umgebungstemperatur
Nennspannung
Nennstrom
Frequenz
Nennschaltvermögen
AC-3 und Isolation gemäß Norm
EN 60947-3

Sicherung


Anschlussklemmen

Schutzart gemäß EN 60529
Schutzklasse
Verschraubungs-/Gehäuseöffnungen



Gewicht

Gehäusematerial
Gehäusefarbe
Hilfskontakt


Verriegelung		 D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T55 °C
-20°C bis +40°C1)
max. bis zu 690 V
max. 20 A
50/60 Hz
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 10 A
Ue 690 V / Ie 10 A
bis zu 400 V AC 35 A gL
bis zu 500 V AC 35 A gL
bis zu 690 V AC 25 A gL
Hauptkontakt: 2 x 4 mm²>
Hilfskontakt: 2 x 0,5–2,5 mm²>
IP66
I
M20 (d = 5–13 mm) siehe Bestelldetails
M25 (d = 8–17 mm) siehe Bestelldetails M32 (d = 12–21 mm) siehe Bestelldetails
Option: Metallflansch mit Gewindeanschluss
3-polig: ca. 1,48 kg
6-polig: ca. 2,43 kg
Glasfaserverstärktes Polyester
Schwarz
1 x Schließer (NO) mit Vorhalt; Öffner mit Vorhalt
1 x Schließer (NC) (nur 6-polige Ausführung) mit Vorhalt; verzögerte Abschaltung
kann in der Position „AUS“ arretiert werden
mit drei handelsüblichen Schlössern.

1) Andere Umgebungstemperaturbereiche sind auf Anfrage erhältlich.

Bestellinformationen

Version Kabeleinführungen Produktnr.
3-poliger Sicherheitsschalter 20 A
Ausführung mit 1 Hilfskontakt (Öffner)
3-polig 2 x M32 / 1 x M25 GHG 262 2301 R0001
3-poliger Not-Aus 2 x M32 / 1 x M25 GHG 262 2301 R0002
Ausführung mit 2 Hilfskontakten (1 x Öffner; 1 x Schließer)
4-polig 2 x M20 GHG 262 2301 R0007
4-poliger Not-Aus 2 x M32 / 1 x M25 GHG 262 2301 R0010
Ausführung mit 2 Hilfskontakten (1 x Öffner; 1 x Schließer)
6-polig 4 x M32 / 1 x M25 GHG 262 2601 R0001
6-polig 4 x M25 GHG 262 2601 R0005
6-poliger Not-Aus-Schalter Stopp 4 x M32 / 1 x M25 GHG 262 2601 R0002

Kundenspezifische Ausführung auf Anfrage, Ex ia Hilfskontakte verfügbar.

Abmessungen [mm]

Zubehör

Einstecken GHG 610 1953 R0106 Größe 2 Traversenmontage Einstecken GHG 610 1953 R0106 ... Montageplatte für 6-poligen explosionsgeschützten 180-A-Sicherheitsschalter
Montageplatte für 3-poligen explosionsgeschützten 180-A-Sicherheitsschalter2)
Typ Anwendung Montagemethode Produktnr.
Größe 2 Wandmontage Einsteckmontage GHG 610 1953 R0104
Größe 2 Wandmontage Einsteckmontage GHG 610 1953 R0105
Traversenmontage
Typ Anwendung Montageart Produktnummer
Größe 3 Wandmontage Einsteckmontage GHG 610 1953 R0118
Größe 3 Galgenhalterung Einsteckhalterung GHG 610 1953 R0110
Größe 3 Traversenhalterung Einsteckhalterung GHG 610 1953 R0118
Typ Stück pro Packung Produktnummer
Etikettenhalter mit beschreibbarem Etikett für Montageplatten der Größen 1, 2, 2A und 3 10 GHG 610 1953 R0057
für Montageplatten Größe 2 1 GHG 610 1955 R0102
Größe 2A für Montageplatten Größe 2A 1 GHG 610 1955 R0103
Größe 3 für Mastmontageplatten Größe 3 vertikal 1 GHG 610 1955 R0104
Größe 3A für Wand-/Träger-Montageplatten Größe 3 vertikal 1 GHG 610 1955 R0105
Größe 3B für horizontale Ausleger-Montageplatten Größe 3 1 GHG 610 1955 R0106

Die Produkte werden in den in den Tabellen aufgeführten Sets geliefert.
