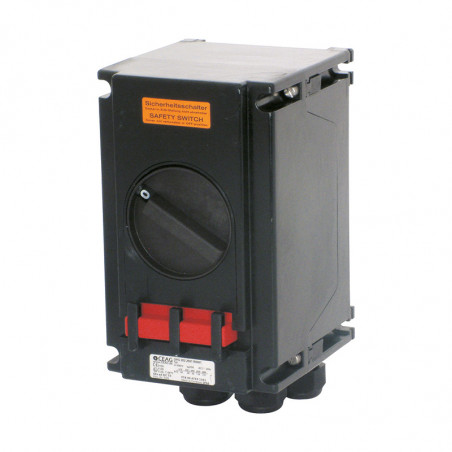

Interruptor de seguridad en explosión-prueba 20 a

Especificaciones técnicas border="0"> Marcado según 94/9/CE (ATEX)
Certificado de examen de tipo CE
Certificado de conformidad IECEx
Marcado según IECEx
Temperatura ambiente admisible
Tensión nominal
Corriente nominal
Frecuencia
Capacidad de conmutación nominal
AC-3 y aislamiento según norma
EN 60947-3

Fusible de respaldo


Bornes de conexión

Grado de protección según EN 60529
Clase de protección
Aberturas de la caja/prensaestopas



Peso

Material de la caja
Color de la caja
Contacto auxiliar


Bloqueo D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80 °C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T55 °C
-20 °C a +40 °C¹⁾
máx. hasta 690 V
máx. 20 A
50/60 Hz
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 10 A
Ue 690 V / Ie 10 A
hasta 400 V CA 35 A gL
hasta 500 V CA 35 A gL
hasta 690 V CA 25 A gL
Contacto principal: 2 x 4 mm²
Contacto auxiliar: 2 x 0,5-2,5 mm²
IP66
I
M20 (d = 5-13 mm) ver detalles del pedido
M25 (d = 8-17 mm) ver detalles del pedido
M32 (d = 12-21 mm) ver detalles del pedido
Opción: Brida metálica con entrada roscada
3 polos: aprox. 1,48 kg
6 polos: aprox. 2,43 kg
Poliéster reforzado con fibra de vidrio
Negro
1 NA retardo de conexión; retardo de conexión
1 NC (solo versión de 6 polos) retardo de conexión; Desconexión retardada
Puede bloquearse en la posición "OFF"
con tres cierres disponibles comercialmente.

¹⁾ Otros rangos de temperatura ambiente disponibles bajo pedido.

Información para pedidos

Versión	Entradas de cable	N.º de producto
Interruptor de seguridad tripolar de 20 A Versión con 1 contacto auxiliar (NA)
Tripolar	2 x M32 / 1 x M25	GHG 262 2301 R0001
Parada de emergencia tripolar	2 x M32 / 1 x M25	GHG 262 2301 R0002
Interruptor de seguridad de 4 polos, 20 A Versión con 2 contactos auxiliares (1 NA; 1 NC)
4 polos	2 M20	GHG 262 2301 R0007
Parada de emergencia de 4 polos	2 M32 / 1 M25	GHG 262 2301 R0010
Interruptor de seguridad de 6 polos, 20 A Versión con 2 contactos auxiliares (1 NA; 1 NC)
6 polos	4 x M32 / 1 x M25	GHG 262 2601 R0001
6 polos	4 x M25	GHG 262 2601 R0005
Parada de emergencia de 6 polos	4 x M32 / 1 x M25	GHG 262 2601 R0002

Versión personalizada bajo pedido. Contactos auxiliares Ex ia disponibles.

Dimensiones [mm]

Accesorios

Placa de montaje para interruptor de seguridad antideflagrante de 3 polos y 180 A2)
Tipo	Aplicación	Método de montaje	N.º de producto
Tamaño 2	Montaje en pared	A presión	GHG 610 1953 R0104
Tamaño 2	Montaje en soporte	A presión	GHG 610 1953 R0105
Tamaño 2	Montaje en viga	A presión	GHG 610 1953 R0106
Placa de montaje para interruptor de seguridad antideflagrante de 6 polos y 180 A
Tipo	Aplicación	Método de montaje	Número de producto
Tamaño 3	Montaje en pared	A presión	GHG 610 1953 R0118
Tamaño 3	A presión	GHG 610 1953 R0110
Tamaño 3	Montaje en armazón	A presión	GHG 610 1953 R0118
Accesorios para placa de montaje
Tipo		Piezas por paquete	Número de producto
Portaetiquetas con etiqueta (escribible) para placas de montaje de tamaños 1, 2, 2A y 3		10	GHG 610 1953 R0057
Kit de montaje para tubos de 1" (Ø 27-30 mm) para placas de montaje de la pluma		10	GHG 610 1953 R0020
Accesorios para placas de montaje
Tipo	Aplicación	Unidades por paquete	N.º de producto
Tamaño 2	para montaje Placas tamaño 2	1	GHG 610 1955 R0102
Tamaño 2A	para placas de montaje tamaño 2A	1	GHG 610 1955 R0103
Tamaño 3	para placas de montaje en poste tamaño 3 verticales	1	Tamaño 3A	Para placas de montaje en pared/truss tamaño 3 verticales	1	GHG 610 1955 R0105
Tamaño 3B	Para placas de montaje de pluma horizontal tamaño 3	1	GHG 610 1955 R0106

Los productos se entregan en los conjuntos que se indican en las tablas.
