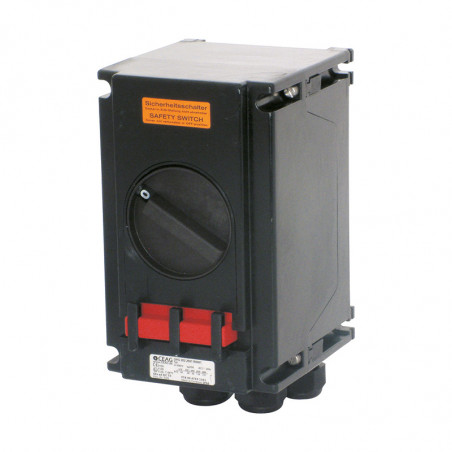

Bezpečnostní spínač pro explozi 40 a
Bezpečnostní spínač pro explozi 40 a
Bezpečnostní spínač pro explozi 40 a
Bezpečnostní spínač pro explozi 40 a

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Eaton / CEAG

Bezpečnostní spínač pro explozi 40 a

Technické specifikace

Technické údaje
Označení dle směrnice 94/9/ES (ATEX)
Certifikát o typové zkoušce ES
Prohlášení o shodě IECEx
Označení dle IECEx
Přípustná okolní teplota
Jmenovité napětí
Jmenovitý proud
Frekvence
Jmenovitý spínací výkon
AC-3 a izolace dle normy
EN 60947-3

Předjištění


Připojovací svorky

Stupeň krytí dle EN 60529
Třída krytí
Otvory v průchodkách/pouzdře


Hmotnost


Materiál pouzdra

Barva pouzdra
Pomocný kontakt



Zamykání		 D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T53°C
-20°C až +40°C1)
max. až 690 V
max. 20 A
50/60 Hz
Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 32 A
do 400 V AC 80 A gL
do 500 V AC 80 A gL
do 690 V AC 63 A gL
Hlavní kontakt: 2 x 4 mm2
Pomocný kontakt: 2 x 0,5-2,5 mm2
IP66
I
M25 (d = 8-17 mm) viz podrobnosti objednávky
M32 (d = 12-21 mm) viz objednávka podrobnosti
/>možnost: kovová příruba se závitovým vstupem
3pólový: cca 2,30 kg
4pólový: cca 2,75 kg
6pólový: cca 6,50 kg
polyester vyztužený skelnými vlákny
rozvodná krabice z nerezové oceli, práškově lakovaná
černá
1 x spínač BEZ zpoždění; hlavní spínač
1 x NC (pouze 6pólová verze) hlavní spínač
Zpožděný spínač
lze zaaretovat v poloze "VYP"
třemi komerčně dostupnými zámky.

1) Jiné rozsahy okolní teploty jsou k dispozici na vyžádání.

Rozměry [mm]

Příslušenství

Montážní deska pro 3pólový 40A bezpečnostní spínač v nevýbušném provedení2)
Typ Použití Způsob montáže Číslo produktu.
Velikost 3 Nástěnná montáž Zasouvací GHG 610 1953 R0118
Velikost 3 Montáž na držák Zasouvací GHG 610 1953 R0110
Velikost 3 montáž na příhradový nosník zatlačte GHG 610 1953 R0118
Montážní deska pro 6pólový 40A bezpečnostní spínač v nevýbušném provedení
Typ Použití Způsob montáže Číslo produktu
Velikost 3 2 x montáž na sloup Šroubování1) GHG 610 1953 R0110
Příslušenství k montážním deskám
Typ Počet kusů v balení Číslo produktu
Štítek pro držák štítků a montážní desky velikosti 4 a 5 10 GHG 610 1953 R0011
Krytka držáku štítků velikost 4 a velikost 5
1 sada = 1 kus od každého		 10 GHG 610 1953 R0134
Montážní klip pro zařízení CEAG s montážními nožičkami 5,5 mm a 11 mm
1 sada = 4 kusy od každého		 10 GHG 610 1953 R0041
Instalační sada pro 1” trubky (Ø 27-30 mm) pro montáž na trubku 10 GHG 610 1953 R0020
Příslušenství k montážní desce
Typ Použití Počet kusů v balení Číslo produktu
Velikost 4 pro montážní desky o velikosti 4 1 GHG 610 1955 R0107

Produkty jsou dodávány v sadách uvedených v tabulkách.
