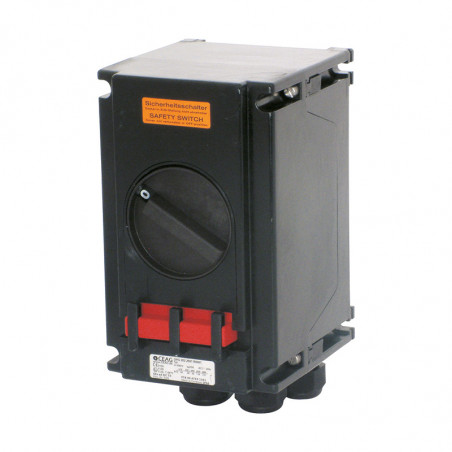

Interruptor de seguridad para la explosión-prueba 40 a

Especificaciones técnicas border="0"> Datos técnicos
Marcado según 94/9/CE (ATEX)
Certificado de examen de tipo CE
Certificado de conformidad IECEx
Marcado según IECEx
Temperatura ambiente admisible
Tensión nominal
Corriente nominal
Frecuencia
Capacidad de conmutación nominal
AC-3 y aislamiento según norma
EN 60947-3

Fusible de reserva


Bornes de conexión

Grado de protección según EN 60529
Clase de protección
Aberturas de prensaestopas/carcasa


Peso


Material de la carcasa

Contacto auxiliar



Bloqueo D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80 °C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T53 °C
De -20 °C a +40 °C¹⁾
máx. hasta 690 V
máx. 20 A
50/60 Hz
Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 32 A
hasta 400 V CA 80 A gL
hasta 500 V CA 80 A gL
hasta 690 V CA 63 A gL
Contacto principal: 2 x 4 mm²
Contacto auxiliar: 2 x 0,5-2,5 mm²
IP66
I
M25 (d = 8-17 mm) ver detalles del pedido
M32 (d = 12-21 mm) ver detalles del pedido
/> />Opción: brida metálica con entrada roscada
3 polos: aprox. 2,30 kg
4 polos: aprox. 2,75 kg
6 polos: aprox. 6,50 kg
Poliéster reforzado con fibra de vidrio
Caja de distribución de acero inoxidable, con recubrimiento de polvo
negro
1 interruptor retardado NA; Interruptor de avance
1 interruptor de avance NC (solo versión de 6 polos)
Interruptor retardado
Se puede bloquear en la posición "OFF"
con tres cierres disponibles comercialmente.

¹⁾ Otros rangos de temperatura ambiente disponibles bajo pedido.

Dimensiones [mm]

Accesorios

Placa de montaje para interruptor de seguridad antideflagrante de 3 polos y 40 A2)
Tipo	Aplicación	Método de montaje	N.º de producto
Tamaño 3	Montaje en pared	A presión	GHG 610 1953 R0118
Tamaño 3	Montaje en soporte	A presión	GHG 610 1953 R0110
Tamaño 3	Montaje en viga	A presión	GHG 610 1953 R0118
Placa de montaje para interruptor de seguridad antideflagrante de 6 polos y 40 A
Tipo	Aplicación	Método de montaje	Número de producto
Tamaño 3	2 x montaje en poste	Atornillado1)	GHG 610 1953 R0110
Accesorios para placas de montaje
Tipo		Piezas por paquete	Número de producto
Etiqueta para portaetiquetas y placas de montaje de tamaño 4 y 5		10	GHG 610 1953 R0011
Tapa portaetiquetas tamaño 4 y tamaño 5 1 juego = 1 unidad		10	GHG 610 1953 R0134
Clip de montaje para dispositivos CEAG con patas de montaje de 5,5 mm y 11 mm 1 juego = 4 unidades		10	GHG 610 1953 R0041
Kit de instalación para tubos de 1" (Ø 27-30 mm) para montaje en tubería		10	GHG 610 1953 R0020
Accesorios para placas de montaje
Tipo	Aplicación	Unidades por paquete	Número de producto
Tamaño 4	Para placas de montaje de tamaño 4	1	GHG 610 1955 R0107

Los productos se entregan en los conjuntos que se indican en las tablas.
