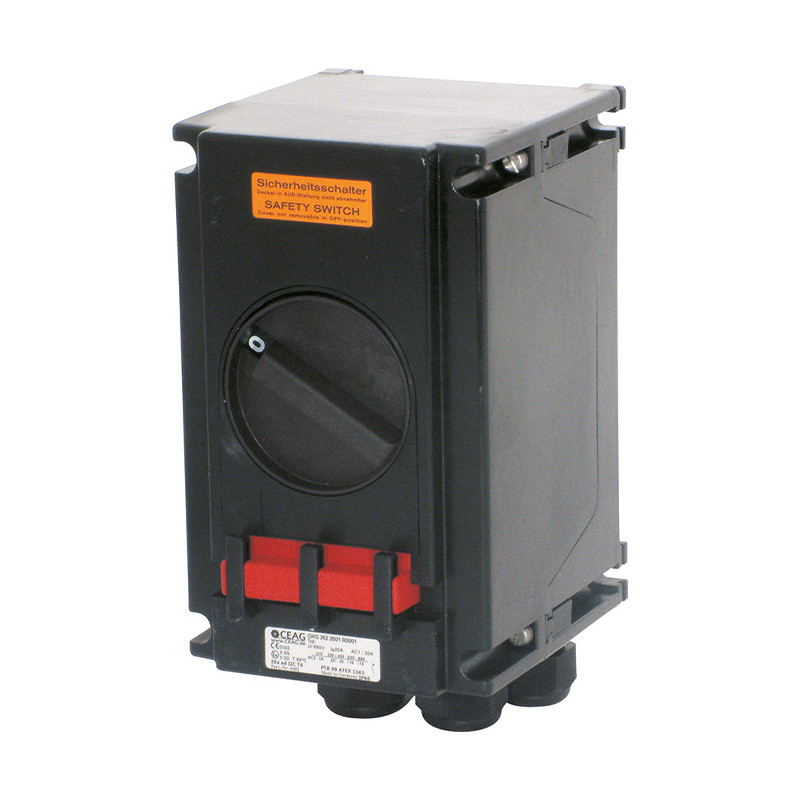

Robbanásbiztos biztonsági kapcsoló 40 A
Robbanásbiztos biztonsági kapcsoló 40 A
Robbanásbiztos biztonsági kapcsoló 40 A
Robbanásbiztos biztonsági kapcsoló 40 A

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Eaton / CEAG

Robbanásbiztos biztonsági kapcsoló 40 A

Műszaki adatok

Műszaki adatok
Jelölés a 94/9/EK (ATEX) szerint
EK-típusvizsgálati tanúsítvány
IECEx megfelelőségi tanúsítvány
Jelölés az IECEx szerint
Megengedett környezeti hőmérséklet
Névleges feszültség
Névleges áram
Frekvencia
Névleges kapcsolási kapacitás
AC-3 és szigetelés az EN 60947-3 szabvány szerint

Biztonsági biztosíték


Csatlakozó sorkapcsok

Védelmi fokozat az EN 60529 szerint
Védelmi osztály
Tömszelence/ház nyílásai


Súly


Ház anyaga

Ház színe
Segédérintkező



Reteszelő		 D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T53°C
-20°C és +40°C között1)
max. 690 V
max. 20 A
50/60 Hz
Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 32 A
akár 400 V AC 80 A gL
akár 500 V AC 80 A gL
akár 690 V AC 63 A gL
Főérintkező: 2 x 4 mm2
Segédérintkező: 2 x 0,5-2,5 mm2
IP66
I
M25 (d = 8-17 mm) lásd a rendelési adatokat
M32 (d = 12-21 mm) lásd a rendelési adatokat
/>opció: fém peremes menetes bevezetéssel
3 pólusú: kb. 2,30 kg
4 pólusú: kb. 2,75 kg
6 pólusú: kb. 6,50 kg
üvegszállal erősített poliészter
rozsdamentes acél elosztódoboz, porfestett
fekete
1 x NO leválasztó kapcsoló; vezetőkapcsoló
1 x NC (csak 6 pólusú változat) vezetőkapcsoló
Késleltetett kapcsoló
"KI" állásban rögzíthető
három kereskedelmi forgalomban kapható zárral.

1) Más környezeti hőmérsékleti tartományok kérésre elérhetők.

Méretek [mm]

Tartozékok

Szerelőlap 3 pólusú 40 A-es robbanásbiztos biztonsági kapcsolóhoz2)
Típus Alkalmazás Rögzítési mód Termékszám
3-as méret Falira szerelhető Benyomható GHG 610 1953 R0118
3-as méret Konzolra szerelhető Benyomható GHG 610 1953 R0110
Méret 3 rácsos rögzítés benyomható GHG 610 1953 R0118
Szerelőlap 6 pólusú 40 A-es robbanásbiztos biztonsági kapcsolóhoz
Típus Alkalmazás Rögzítési mód Termékszám
3-as méret 2 db oszlopra szerelhető Csavarozás1) GHG 610 1953 R0110
Szerelőlap tartozékok
Típus Csomagban lévő darabok száma Termékszám
Címke a címketartóhoz és a 4-es és 5-ös méretű szerelőlapokhoz 10 GHG 610 1953 R0011
Címketartó kupak 4-es és 5-ös méretben
1 készlet = 1 db		 10 GHG 610 1953 R0134
Rögzítő klipsz CEAG eszközökhöz 5,5 mm-es és 11 mm-es rögzítőlábbal
1 készlet = 4 db /db		 10 GHG 610 1953 R0041
Telepítőkészlet 1”-es csövekhez (Ø 27-30 mm) csőszereléshez 10 GHG 610 1953 R0020
Szerelőlap tartozékok
Típus Alkalmazás Darabszám csomagonként Termékszám
4-es méret szerelőlap mérethez 4 1 GHG 610 1955 R0107

A termékeket a táblázatokban felsorolt ​​készletekben szállítjuk.
