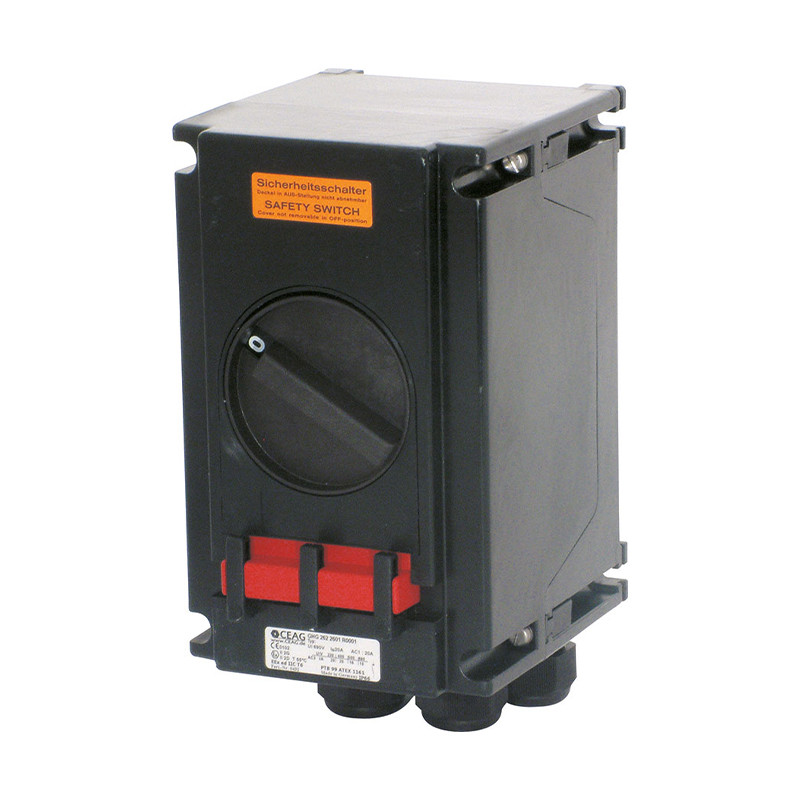

Comutator de siguranță pentru explozie 40 a
Comutator de siguranță pentru explozie 40 a
Comutator de siguranță pentru explozie 40 a
Comutator de siguranță pentru explozie 40 a

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

Comutator de siguranță pentru explozie 40 a

Specificații tehnice

Date tehnice
Marcare conform 94/9/CE (ATEX)
Certificat de examinare CE de tip
Certificat de conformitate IECEx
Marcare conform IECEx
Temperatură ambientală admisibilă
Tensiune nominală
Curent nominal
Frecvență
Capacitate nominală de comutare
AC-3 și izolație conform standardului
EN 60947-3

Siguranță de rezervă


Terminale de conectare

Grad de protecție conform EN 60529
Clasă de protecție
Deschideri presetupă/carcasă


Greutate


Material carcasă

Carcasă culoare
Contact auxiliar



Blocare		 D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T53°C
-20°C până la +40°C1)
max. până la 690 V
max. 20 A
50/60 Hz
Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 32 A
până la 400 V AC 80 A gL
până la 500 V AC 80 A gL
până la 690 V AC 63 A gL
Contact principal: 2 x 4 mm2
Contact auxiliar: 2 x 0,5-2,5 mm2
IP66
I
M25 (d = 8-17 mm) vezi detalii comandă
M32 (d = 12-21 mm) vezi detalii comandă /> />opțiune: flanșă metalică cu intrare filetată
3 poli: aprox. 2,30 kg
4 poli: aprox. 2,75 kg
6 poli: aprox. 6,50 kg
poliester armat cu fibră de sticlă
cutie de distribuție din oțel inoxidabil, vopsită în câmp electrostatic
neagră
1 x întrerupător NO cu întârziere; Comutator principal
1 x NC (doar versiunea cu 6 poli) comutator principal
Comutatorul cu temporizare
poate fi blocat în poziția „OFF”
cu trei încuietori disponibile comercial.

1) Alte intervale de temperatură ambientală sunt disponibile la cerere.

Dimensiuni [mm]

Accesorii

Placă de montare pentru întrerupător de siguranță antiexplozie cu 3 poli de 40 A2)
Tip Aplicație Metodă de montare Cod produs
Mărime 3 Montare pe perete Inserare prin împingere GHG 610 1953 R0118
Mărime 3 Montare pe suport Inserare prin împingere GHG 610 1953 R0110
Mărime 3 montare pe grindă împingere GHG 610 1953 R0118
Placă de montare pentru întrerupător de siguranță antiexplozie cu 6 poli de 40 A
Tip Aplicație Metodă de montare Număr produs
Mărime 3 2 x montare pe poli Înșurubare1) GHG 610 1953 R0110
Accesorii pentru plăci de montare
Tip Bucăți per pachet Număr produs
Etichetă pentru suport de etichete și plăci de montare mărimea 4 și mărimea 5 10 GHG 610 1953 R0011
Capac suport etichete mărimea 4 și mărimea 5
1 set = 1 buc.		 10 GHG 610 1953 R0134
Clemă de montare pentru dispozitive CEAG cu picioare de montare de 5,5 mm și 11 mm
1 set = 4 buc. fiecare		 10 GHG 610 1953 R0041
Kit de instalare pentru țevi de 1” (Ø 27-30 mm) pentru montare pe țeavă 10 GHG 610 1953 R0020
Accesorii pentru placă de montare
Tip Aplicație Bucăți per pachet Număr produs
Mărime 4 pentru plăci de montare dimensiune 4 1 GHG 610 1955 R0107

Produsele sunt livrate în seturi listate în tabele.
