Hersteller: Eaton / CEAG

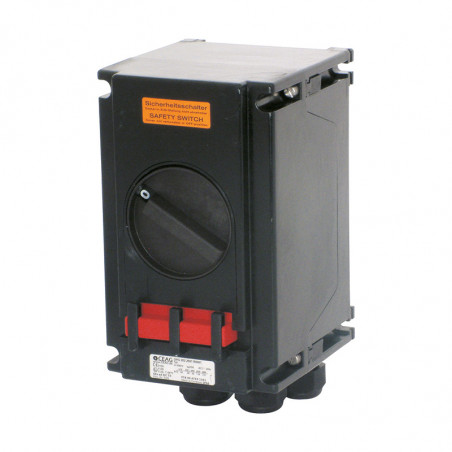

Sicherheitsschalter für explosionsfest 40 a

Technische Daten

Technische Daten
Kennzeichnung gemäß 94/9/EG (ATEX)
EG-Baumusterprüfbescheinigung
IECEx-Konformitätsbescheinigung
Kennzeichnung gemäß IECEx
Zulässige Umgebungstemperatur
Nennspannung
Nennstrom
Frequenz
Nennschaltvermögen
AC-3 und Isolation gemäß Norm
EN 60947-3

Sicherung


Anschlussklemmen

Schutzart gemäß EN 60529
Schutzklasse
Verschraubungs-/Gehäuseöffnungen


Gewicht


Gehäusematerial

Hilfskontakt



Verriegelung		 D II 2G Ex ed ia IIC T6 / D II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T53°C
-20°C bis +40°C1)
max. bis zu 690 V
max. 20 A
50/60 Hz
Ue 230 V / Ie 40 A
Ue 400 V / Ie 40 A
Ue 500 V / Ie 40 A
Ue 690 V / Ie 32 A
bis zu 400 V AC 80 A gL
bis zu 500 V AC 80 A gL
bis zu 690 V AC 63 A gL
Hauptkontakt: 2 x 4 mm²>
Hilfskontakt: 2 x 0,5–2,5 mm²>
IP66
I
M25 (d = 8–17 mm) siehe Bestelldetails
M32 (d = 12–21 mm) siehe Bestelldetails /> />Option: Metallflansch mit Gewindeeingang
3-polig: ca. 2,30 kg
4-polig: ca. 2,75 kg
6-polig: ca. 6,50 kg
glasfaserverstärktes Polyester
Edelstahl-Verteilerkasten, pulverbeschichtet
schwarz
1 x NO-Schalter (nacheilend); Vorwärtsschalter
1 x NC (nur 6-polige Ausführung) Vorwärtsschalter
Verzögerter Schalter
Kann in der Position „AUS“ arretiert werden
mit drei handelsüblichen Verriegelungen.

1) Andere Umgebungstemperaturbereiche sind auf Anfrage erhältlich.

Abmessungen [mm]

Zubehör

Typ Anwendung Montageart Breite="200">Produktnr. Traversenmontage Einstecken Montageplatte für 6-poligen explosionsgeschützten 40-A-Sicherheitsschalter
2)
Größe 3 Wandmontage Einsteckmontage GHG 610 1953 R0118
Größe 3 Wandmontage Einsteckmontage GHG 610 1953 R0110
Traversenmontage Einstecken GHG 610 1953 R0118 Größe 3
Typ Anwendung Montagemethode Produktnummer
Größe 3 2-polige Montage Verschraubung1) GHG 610 1953 R0110
Zubehör für Montageplatten
Typ Stück pro Packung Produktnummer
Etikett für Etikettenhalter und Montageplatten Größe 4 und Größe 5 10 GHG 610 1953 R0011
Etikettenhalterkappe Größe 4 und Größe 5
1 Set = 1 Stück		 10 GHG 610 1953 R0134
Montageclip für CEAG-Geräte mit 5,5 mm und 11 mm Montagefüßen
1 Set = 4 Stück		 10 GHG 610 1953 R0041
10 GHG 610 1953 R0020
Zubehör für Montageplatten
Typ Anwendung Stück pro Packung Produktnummer
Größe 4 1 GHG 610 1955 R0107

Die Produkte werden in den in den Tabellen aufgeführten Sets geliefert.
