Hersteller: Eaton / CEAG

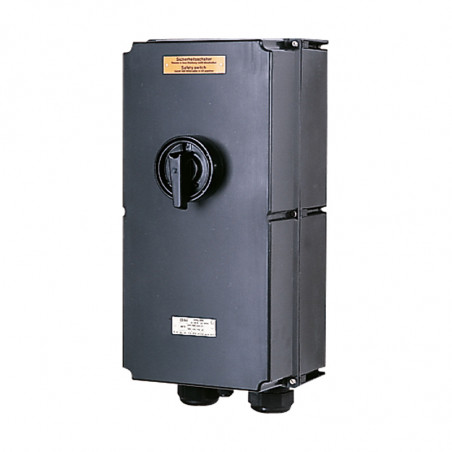

Explosionssicherer Sicherheitsschalter 180 A

Technische Daten

Kennzeichnung gemäß 94/9/EG (ATEX)
EG-Baumusterprüfbescheinigung

IECEx-Konformitätsbescheinigung
Kennzeichnung gemäß IECEx
Zulässige Umgebungstemperatur
Nennspannung
Frequenz
Nennschaltvermögen
und Isolation gemäß EN 60947-3


Sicherung


Anschlussklemmen


Schutzart gemäß EN 60529
Schutzklasse
Verschraubungs-/Gehäusebohrungen



Gewicht

Gehäusematerial

Gehäusefarbe

Hilfskontakt


Verriegelung		 D II 2G Ex de IIC T6 / D II 2D Ex tD A21 IP66 T80°C
3-polig: PTB 99 ATEX 1164
6-polig: PTB 00 ATEX 1073
BKI 07.0005
Ex ed IIC T6 -55°C bis +45°C, Ex tD A21 IP66 T53 °C
-20°C bis +40°C1)
max. bis 690 V
50/60 Hz
Ue 230 V / Ie 180 A
Ue 400 V / Ie 180 A
Ue 500 V / Ie 150 A
Ue 690 V / Ie 125 A
bis zu 400 V AC 250 A gL
bis zu 400 V AC 250 A gL
bis zu 500 V AC 200 A gL
Hauptkontakt 3-polig: 1 x 120 mm²
Hauptkontakt 6-polig: 6 x 150 mm²
/2 x 95 mm²
Hilfskontakt: 2 x 4 mm²
IP66
I
M25 (d = 8–17 mm) siehe Bestelldetails
M40 (d = 16–28 mm) siehe Bestelldetails
M63 (d = 27–48 mm) siehe Bestelldetails
Option: Metallflansch mit 2 Gewindeeingängen
3-polig: ca. 16,5 kg
6-polig: ca. 31,5 kg
3-polig: glasfaserverstärktes Polyester
6-polig: Stahl, pulverbeschichtet
3-polig: schwarz
6-polig: weiß
1 x Schließer (NO); Frühauslösung
1 x Schließer (NC); Frühauslösung Verzögerte Abschaltung
kann in der Position „AUS“ arretiert werden
mit drei handelsüblichen Schlössern.

1) Weitere Umgebungstemperaturbereiche sind auf Anfrage erhältlich.

Bestellinformationen

Version Kabeleinführungen Produktnr.
Ausführung mit 2 Hilfskontakten (1 x Öffner; 1 x Schließer)
3-polig 2 x M63 / 1 x M25 GHG 266 0006 R0001
3-poliger Not-Aus 2 x M63 / 1 x M25 GHG 266 0006 R0002

Zubehör

Montageplatte für 3-poligen explosionsgeschützten 180-A-Sicherheitsschalter2)
Typ Anwendung Montagemethode Produktnr.
Größe 3 2 x Auslegerhalterung Verschraubung1) GHG 610 1953 R0110
Zubehör für Montageplatte
Typ Stück pro Packung Produktnr.
Etikettenhalter mit beschreibbarem Etikett für Montageplatten der Größen 1, 2, 2A und 3 10 GHG 610 1953 R0057
Montagesatz für 1"-Rohre (Ø 27–30 mm) zur Etikettenhalterung für die Rohrmontage 10 GHG 610 1953 R0020

1) Bitte beachten Sie die Montageabstände.
2) Für die Montage werden 2 Teile benötigt.
Die Produkte werden in den in den Tabellen aufgeführten Sets geliefert.
