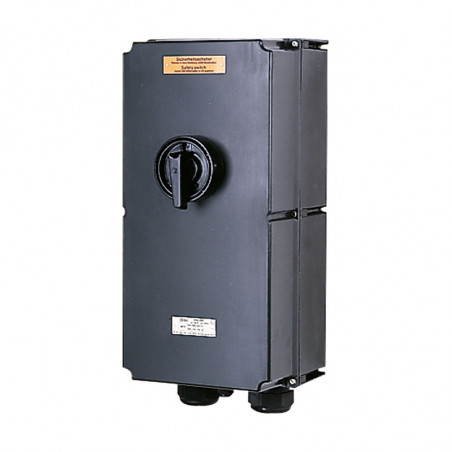

Interrupteur de sécurité antidéflagrant 180 a
Interrupteur de sécurité antidéflagrant 180 a
Interrupteur de sécurité antidéflagrant 180 a
Interrupteur de sécurité antidéflagrant 180 a

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Eaton / CEAG

Interrupteur de sécurité antidéflagrant 180 a

Spécifications techniques

Marquage selon la directive 94/9/CE (ATEX)
Certificat d'examen CE de type

Certificat de conformité IECEx
Marquage selon IECEx
Température ambiante admissible
Tension nominale
Fréquence
Pouvoir de coupure nominal
et isolation selon la norme EN 60947-3


Fusible de secours


Bornes de connexion


Degré de protection selon la norme EN 60529
Classe de protection
Perçages du presse-étoupe/du boîtier



Poids

Matériau du boîtier

Couleur du boîtier

Contact auxiliaire />

Verrouillage		 D II 2G Ex de IIC T6 / D II 2D Ex tD A21 IP66 T80°C
3 pôles : PTB 99 ATEX 1164
6 pôles : PTB 00 ATEX 1073
BKI 07.0005
Ex ed IIC T6 -55°C à +45°C, Ex tD A21 IP66 T53 °C
-20°C à +40°C1)
max. Jusqu'à 690 V
50/60 Hz
Ue 230 V / Ie 180 A
Ue 400 V / Ie 180 A
Ue 500 V / Ie 150 A
Ue 690 V / Ie 125 A
Jusqu'à 400 V CA 250 A gL
Jusqu'à 400 V CA 250 A gL
Jusqu'à 500 V CA 200 A gL
Contact principal tripolaire : 1 x 120 mm²
Contact principal hexapolaire : 6 x 150 mm² / 2 x 95 mm²
Contact auxiliaire : 2 x 4 mm²
IP66
I
M25 (d = 8-17 mm) voir détails de commande
M40 (d = 16-28 mm) voir détails de commande
M63 (d = 27-48 mm) voir détails de commande
Option : bride métallique avec 2 entrées filetées
3 pôles : env. 16,5 kg
6 pôles : env. 31,5 kg
3 pôles : polyester renforcé de fibres de verre
6 pôles : acier, revêtement en poudre
3 pôles : noir
6 pôles : blanc
1 x NO à verrouillage ; déclenchement précoce
1 x NC à verrouillage ; déclenchement précoce
Déclenchement précoce ; Arrêt différé
peut être verrouillé en position « ARRÊT »
à l'aide de trois verrous disponibles dans le commerce.

1) D'autres plages de température ambiante sont disponibles sur demande.

Informations de commande

Version Entrées de câble Référence produit
Interrupteur de sécurité 180 A
Version avec 2 contacts auxiliaires (1 x NO ; 1 x NF)
Tripolaire 2 x M63 / 1 x M25 GHG 266 0006 R0001
Arrêt d'urgence tripolaire 2 x M63 / 1 x M25 GHG 266 0006 R0002
6 pôles 4 x M63 / 1 x M25 EXKO 224716 L 0000
Arrêt d'urgence 6 pôles 4 x M63 / 1 x M25 EXKO 224726 L 0000

Version personnalisée sur demande. Contacts auxiliaires Ex ia disponibles.

Dimensions [mm]

Accessoires

Plaque de montage pour interrupteur de sécurité antidéflagrant tripolaire 180 A2)
Type Application Méthode de montage N° de produit
Taille 3 2 x Support de flèche Vis1) GHG 610 1953 R0110
Accessoires pour plaque de montage
Type Pièces par paquet N° de produit
Porte-étiquette avec étiquette (inscriptible) pour plaques de montage de tailles 1, 2, 2A et 3 10 GHG 610 1953 R0057

1) Veuillez respecter les distances de montage. 2) 2 pièces sont nécessaires pour l'assemblage. Les produits sont livrés par lots, comme indiqué dans les tableaux.
