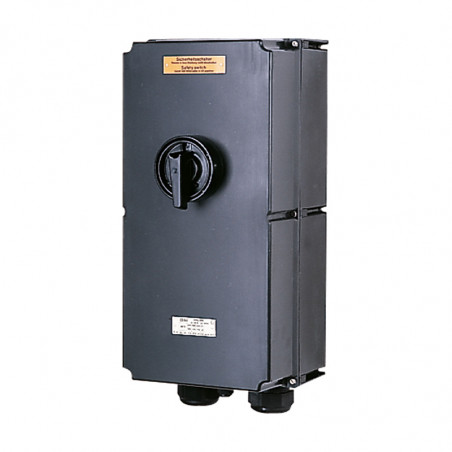

Interruptor de seguridad a prueba de explosiones 180 A

Especificaciones técnicas border="0"> Marcado según 94/9/CE (ATEX)
Certificado de examen de tipo CE

Certificado de conformidad IECEx
Marcado según IECEx
Temperatura ambiente admisible
Tensión nominal
Frecuencia
Capacidad de conmutación nominal
y aislamiento según EN 60947-3


Fusible de reserva


Bornes de conexión


Grado de protección según EN 60529
Clase de protección
Orificios de prensaestopas/carcasa



Peso

Material de la carcasa

Color de la carcasa

Contacto auxiliar


Bloqueo D II 2G Ex de IIC T6 / D II 2D Ex tD A21 IP66 T80 °C
3 polos: PTB 99 ATEX 1164
6 polos: PTB 00 ATEX 1073
BKI 07.0005
Ex ed IIC T6 -55 °C a +45 °C, Ex tD A21 IP66 T53 °C
-20 °C a +40 °C¹⁾
máx. Hasta 690 V
50/60 Hz
Ue 230 V / Ie 180 A
Ue 400 V / Ie 180 A
Ue 500 V / Ie 150 A
Ue 690 V / Ie 125 A
Hasta 400 V CA 250 A gL
Hasta 400 V CA 250 A gL
Hasta 500 V CA 200 A gL
Contacto principal de 3 polos: 1 x 120 mm²
Contacto principal de 6 polos: 6 x 150 mm²/2 x 95 mm²
Contacto auxiliar: 2 x 4 mm²
IP66
I
M25 (d = 8-17 mm) ver detalles del pedido
M40 (d = 16-28 mm) ver detalles del pedido
M63 (d = 27-48 mm) ver detalles del pedido
Opción: brida metálica con 2 entradas roscadas
3 polos: aprox. 16,5 kg
6 polos: aprox. 31,5 kg
3 polos: poliéster reforzado con fibra de vidrio
6 polos: acero, con recubrimiento en polvo
3 polos: negro
6 polos: blanco
1 x NA con retardo de apertura; apertura anticipada
1 x NC con retardo de apertura; apertura anticipada
Apertura anticipada; El apagado retardado se puede bloquear en la posición "OFF" con tres cierres disponibles comercialmente.

¹⁾ Otros rangos de temperatura ambiente disponibles bajo pedido.

Información para pedidos

Versión	Entradas de cable	N.º de producto
Interruptor de seguridad de 180 A Versión con 2 contactos auxiliares (1 NA; 1 NC)
3 polos	2 x M63 / 1 x M25	GHG 266 0006 R0001
Parada de emergencia de 3 polos	2 x M63 / 1 x M25	GHG 266 0006 R0002
4 x M63 / 1 x M25	EXKO 224716 L 0000
Parada de emergencia de 6 polos	4 x M63 / 1 x M25	EXKO 224726 L 0000

Versión personalizada bajo pedido. Contactos auxiliares Ex ia disponibles.

Dimensiones [mm]

Accesorios

Placa de montaje para interruptor de seguridad antideflagrante de 3 polos y 180 A2)
Tipo	Aplicación	Método de montaje	N.º de producto
Tamaño 3	2 x Soporte de brazo	Tornillo1)	GHG 610 1953 R0110
Accesorios de la placa de montaje
Tipo		Piezas por paquete	N.º de producto
Portaetiquetas con etiqueta (escribible) para placas de montaje de tamaños 1, 2, 2A y 3		10	GHG 610 1953 R0057
Kit de instalación para tubos de 1" (Ø 27-30 mm) con portaetiquetas para montaje en tubo		10	GHG 610 1953 R0020

¹⁾ Respete las distancias de montaje.
²⁾ Se requieren 2 piezas para el montaje.
Los productos se entregan en los conjuntos que se indican en las tablas.
