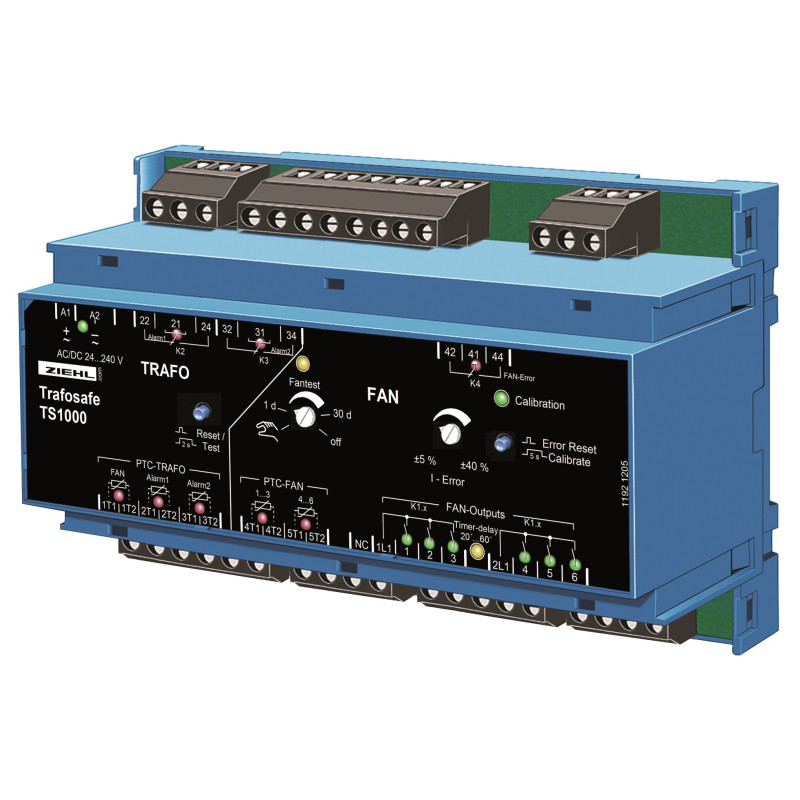

TS1000 - Trafosafe - T221660

Le Trafosafe TS1000 est utilisé sur les transformateurs à refroidissement forcé. Il surveille la température du transformateur grâce à trois circuits de capteurs (thermistances PTC), régule le refroidissement forcé en fonction de la charge du transformateur, signale tout dépassement de température et déclenche le transformateur (disjoncteur) en cas de hausse continue de la température. Le TS1000 permet de contrôler et de surveiller jusqu'à 6 ventilateurs directement. Les contacteurs et les disjoncteurs de protection moteur ne sont plus nécessaires.

Avec les transformateurs surveillés Pt 100, le TS1000 peut être utilisé pour contrôler uniquement les ventilateurs.

Surveillance de la température

• 1 circuit PTC pour la commande du refroidissement (1T1/1T2) = entrée pour le démarrage du ventilateur en cas d'utilisation uniquement comme commande de ventilateur
• 2 x 1 circuit PTC pour l'alarme 1 (2T1/2T2) et l'alarme 2/déclenchement (3T1/3T2), surveillés pour court-circuit et interruption
• Alarme 1 (K2) en mode courant fermé = surveillance du fonctionnement
• Alarme 2/déclenchement (K3) en mode courant ouvert = aucun signal/déclenchement lors de la mise en marche de l'appareil
• Bouton de test/réinitialisation pour tester le fonctionnement

Contrôle et surveillance du ventilateur Ventilateur

• Connexion directe jusqu'à 6 ventilateurs 0,07...4,0 A
• Dépassement automatique de la durée de fonctionnement des ventilateurs en cas de forte charge du transformateur
• Surveillance des pannes de ventilateur (surintensité/sous-intensité)
• Auto-étalonnage des valeurs surveillées des courants des ventilateurs
• Point de commutation en cas de panne de courant réglable ± 5-40 %
• Test automatique des ventilateurs 1-30 jours, déconnectable
• Relais de signalisation de panne de ventilateur
• Affichage clair par LED

Général

• Alimentation universelle CA/CC 24-240 V
• Boîtier compact pour montage en armoire, largeur 140 mm, hauteur de montage 55 mm
• Fixation sur rail standard 35 mm ou par 3 vis M4
