Fabricant: ZIEHL

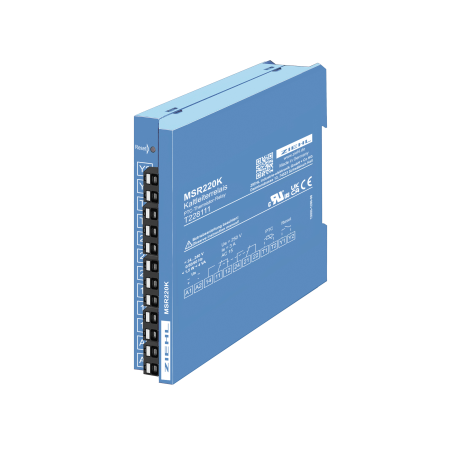

MSR220K - Relais à résistance PTC - T228111

  • T228111
  • Information additionnelle Métal
  • Type de produit Moteur IP54, électronique IP20
  • Tension d'alimentation AC/DC 24 - 270 V
  • Exécution Moteur IP44, électronique IP20 / selon montage et position
  • Certificat IP44 / selon le montage et la position selon EN 60034-5
  • Fonction de sortie Sorties/Relais
  • La valeur de mesure Protection électronique contre l'inversion de polarité et le blocage du rotor.

Les relais à résistance PTC ZIEHL protègent les moteurs, transformateurs, machines et équipements contre les surcharges thermiques. Associés aux capteurs PTC MINIKA® de ZIEHL, ils offrent des solutions optimales pour des températures de réponse nominales comprises entre 60 °C et 180 °C.

Les relais à résistance PTC ZIEHL sont conçus pour les capteurs PTC conformes aux normes DIN 44081 et DIN 44082. Capteurs et relais sont donc interchangeables. Les capteurs à résistance PTC conviennent à l'installation dans les enroulements des machines électriques, des roulements et des transformateurs, ainsi qu'à la surveillance de la température des liquides, du flux d'air et des gaz. Utilisés conjointement, ils offrent une protection efficace et fiable en cas de :

  • blocage des rotors, démarrages difficiles, fonctionnement à contre-courant
  • sous-tension et défaut de phase
  • augmentation de la température ambiante et refroidissement perturbé

Remplace les articles suivants :
MS220K : T221741, T221743, T221761 et T221749
MSR220K : T221771 et T221775


Aperçu fonctionnel

  • 1 jeu de résistances PTC avec jusqu'à 6 capteurs PTC (250 O) ou contacts bimétalliques En série
  • Relais de sortie avec 1 ou 2 contacts inverseurs (co)
  • Affichage de l'état de fonctionnement par LED
  • Boîtier K, bornier vertical
  • Largeur : 22,7 mm
  • Montage par encliquetage sur rail DIN standard de 35 mm ou montage à vis
  • Verrouillage électronique de réenclenchement (déconnectable)
  • Bouton de réinitialisation intégré
  • Liaison pour réinitialisation externe
  • Réinitialisation automatique au retour de la tension
  • LED de mise sous tension (verte) et d'alarme (rouge) sur le bouton de réinitialisation
  • Composant homologué UL
  • Options : autres tensions d'alimentation
  • Version avec bornes à ressort conforme RoHS/REACH
    Vous trouverez plus d'informations dans nos informations clients : « Nouvelles bornes pour appareils de type K »
