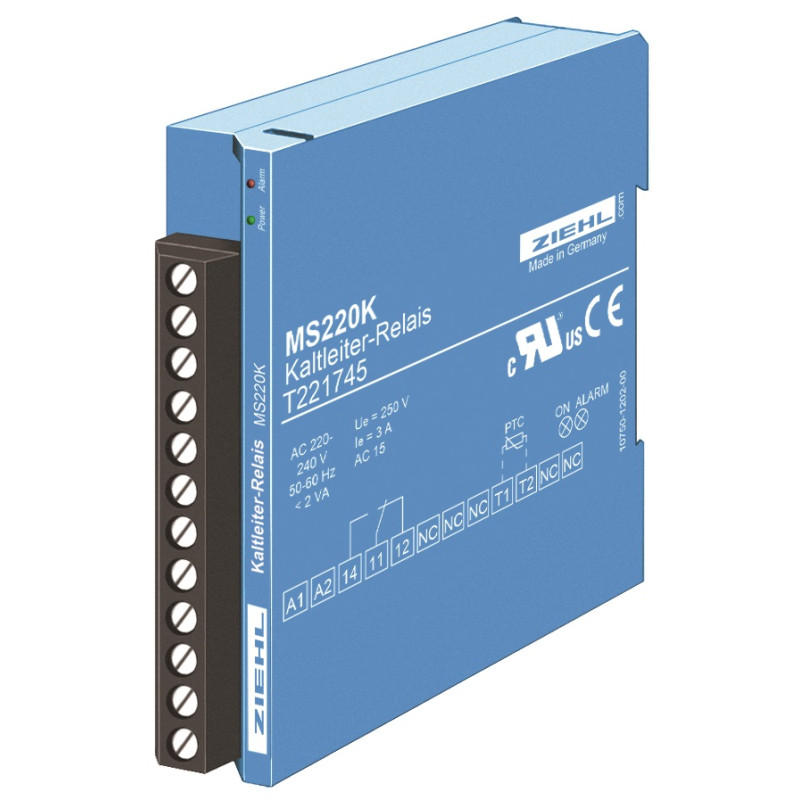

MS220K-AC220-240V-2U - Relais à résistance PTC - T221765

Modifications de T221741, T221743, T221761 à T228111 : Version avec bornes à ressort conforme RoHS/REACH. Vous trouverez plus d'informations dans notre information client : « Nouvelles bornes pour appareils de type K »


Les relais à résistance PTC ZIEHL protègent les moteurs, les transformateurs, les machines et les équipements contre les surcharges thermiques. Avec les capteurs PTC MINIKA ® de ZIEHL, ils offrent les meilleures solutions pour des températures de réponse nominales de 60 °C à 180 °C.

Les relais à résistance PTC ZIEHL sont conçus pour les capteurs PTC selon DIN 44081 et DIN 44082. Le capteur et les relais sont donc interchangeables. Les capteurs à résistance PTC sont adaptés à l'installation dans les enroulements des machines électriques, des roulements et des transformateurs, ainsi qu'à la surveillance de la température des fluides, des flux d'air et des gaz. Utilisés conjointement, ils offrent une protection efficace et fiable en cas de :

• blocage des rotors, démarrages difficiles, fonctionnement à contre-courant
• sous-tension et défaut de phase
• augmentation de la température ambiante et refroidissement perturbé

Aperçu fonctionnel

• 1 jeu de résistances PTC avec jusqu'à 6 capteurs PTC (250 °C) ou contacts bimétalliques en série
• relais de sortie avec 1 ou 2 contacts inverseurs (co)
• affichage de l'état de fonctionnement par LED
• boîtier K, bornier vertical
• largeur 22,7 mm
• montage par encliquetage sur rail DIN standard de 35 mm ou par vis
