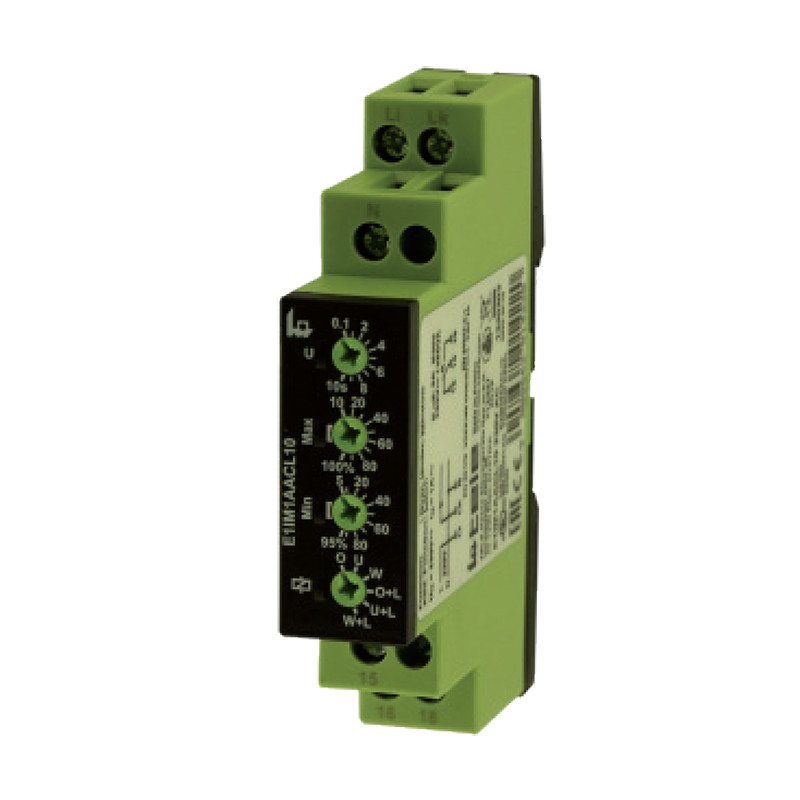

Egyfázisú áramfigyelő relé E1IM1AACL10
Egyfázisú áramfigyelő relé E1IM1AACL10

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: TELE Haase

Egyfázisú áramfigyelő relé E1IM1AACL10

  • E1IM1AACL10
  • Wartość znamionowa 1A AC
  • Wyjście 1 x przełączalne
  • Ilość faz jednofazowe
  • Zasilanie 230V AC
  • Funkcja zanik, asymetria, kolejność faz

E1IM1AACL10 egyfázisú áramfigyelő relé

Leírás
A TELE figyelő relé áramtartománya 50mA AC-től 1A AC-ig terjed. A felhasználó 3 funkció (reteszeléssel vagy anélkül) és egy relékimenet közül választhat. Az E1IM1AACL10-et energiaelosztó rendszerekhez és vezérlőszekrényekhez tervezték. Fő előnye, hogy szabványos 230V AC feszültségen működik. Kompakt méretekkel rendelkezik (17,5 mm széles), és DIN sínre szerelhető. EU, UL, cUL és EAC tanúsítványainak köszönhetően széles körben alkalmazható.

Jellemzők
  • OVER – túláram
  • UNDER – aluláram
  • WIN – ablak
  • OVER+LATCH – túláram retesszel
  • UNDER+LATCH – aluláram retesszel
  • WIN+LATCH – ablak retesszel

Alkalmazások
  • LED lámpafelügyelet


Műszaki adatok


Bemeneti áramkör
Tápegység 230V AC
Csatlakozók Li-N
Tápfeszültség tűréshatára -15…15% UN
Frekvencia 48-63Hz AC
Napi kitöltési tényező 100%
Visszaállítási idő 500ms
Bemeneti hullámforma Szinusz
Indítási feszültség > a tápfeszültség 20%-a
Túlfeszültségi kategória III (az IEC 60664-1 szabvány szerint)
Névleges lökőfeszültség 4kV
Kimeneti áramkör
Típus 1 db SPDT érintkező, lebegő
Névleges feszültség 250V AC
Csatlakozási kapacitás 1250VA (5A / 250V AC)
Védelem center;">5A gyorsbiztosíték
Éltartam (mechanikus) 20 x 106 kapcsolás
Éltartam (elektromos) 2 x 105 kapcsolás (ohmos terhelés 1000VA)
Kapcsolási frekvencia Max. 6/perc (ohmos terhelés 1000 VA) (az IEC 60947-5-1 szabvány szerint)
Túlfeszültségi kategória III (az IEC 60664-1 szabvány szerint)
Névleges lökőfeszültség-állóság 4kV


Mérőkör
Mért mennyiség Szinuszos váltakozó áram 48…63Hz
Bemenet 1A, AC
Sorkapcsok Li, Lk
Túlterhelhetőség 2A
Indítási áram 1 s: 10 A
3 s: 5 A
Bemeneti ellenállás 47 mΩ
Túláram kategória III (az IEC 60664-1 szabvány szerint)
Névleges túlfeszültség 4kV
Jelzőfények
Zöld LED – folyamatosan világít Tápfeszültség jelzője
Piros LED – folyamatosan világít Korlátozási hiba jelzője
Piros LED – villog Korlátozás időkésleltetés jelzője
Sárga LED – folyamatosan világít Relé kimenet indikátor


Pontosság
Alappontosság ≤ 5%-a a névleges értéknek
Beállítási pontosság ±5%-a a névleges értéknek
Ismételt pontosság ≤ 2%-a a névleges értéknek
Feszültségbefolyás -
Hőmérséklethatás ≤ 0,1% / °C
Környezeti feltételek
Környezeti hőmérséklet -25 és +55°C között (az IEC 60068-1 szabvány szerint)
Tárolási hőmérséklet -25 és +70°C között
Szállítási hőmérséklet -25 és +70°C között
Szállítási hőmérséklet -25 és +70°C között
Páratartalom 15% és 85% között (az IEC 60721-3-3 szabvány szerint)
Szennyezettségi fok 2 (az IEC 60664-1 szabvány szerint)


Megjelenés
Ház anyaga Önkioltó műanyag
Védelmi besorolás Ház: IP40
Csatlakozók: IP20
Csatlakozók meghúzási nyomatéka Max. 1 Nm
Csatlakozókapacitás 1x0,5…2,5 mm2 többeres lezárással
1x4 mm2 többeres lezárás nélkül
2x0,5…1,5 mm2 többeres lezárással
2x2,5 mm2 többeres lezárás nélkül
Összeszerelés DIN sínre szerelhető
Súly 72 g


Csatlakozás




Méretek
