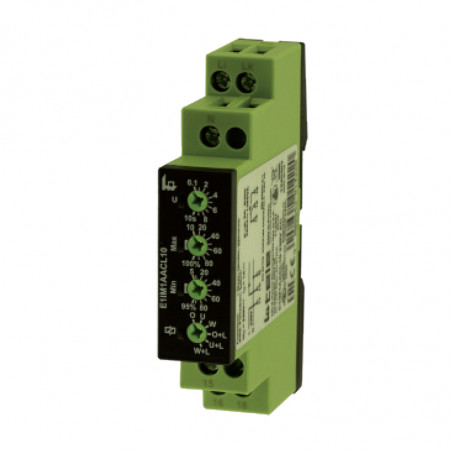

Monitoreo de la corriente monofásica del relé E1IM1AACL10
Monitoreo de la corriente monofásica del relé E1IM1AACL10

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: TELE Haase

Monitoreo de la corriente monofásica del relé E1IM1AACL10

  • E1IM1AACL10
  • Valor nominal 1A AC
  • Salida 1 x przełączalne
  • Numero de fases jednofazowe
  • fuente de alimentación 230V AC
  • Función zanik, asymetria, kolejność faz

Relé de Monitoreo de Corriente Monofásico E1IM1AACL10

Descripción
El relé de monitoreo TELE tiene un rango de corriente de 50 mA CA a 1 A CA. El usuario puede elegir entre 3 funciones (con o sin enclavamiento) y una salida de relé. El E1IM1AACL10 fue diseñado para sistemas de distribución de energía y gabinetes de control. Su principal ventaja es su capacidad para operar con una tensión estándar de 230 V CA. Tiene dimensiones compactas (17,5 mm de ancho) y está diseñado para montaje en carril DIN. Se puede utilizar en una amplia gama de aplicaciones gracias a sus certificaciones UE, UL, cUL y EAC.

Características
  • OVER – sobrecorriente
  • UNDER – subcorriente
  • WIN – ventana
  • OVER+LATCH – sobrecorriente con pestillo
  • UNDER+LATCH – subcorriente con pestillo
  • WIN+LATCH – ventana con pestillo

Aplicaciones
  • Monitorización de lámparas LED


Datos técnicos


Circuito de entrada
Fuente de alimentación 230 V CA
Terminales Li-N
Tolerancia de la tensión de alimentación -15…15 % UN
Frecuencia Ciclo de trabajo diario 100 %
Tiempo de reinicio 500 ms
Forma de onda de entrada Seno
Voltaje de arranque > 20 % de la tensión de alimentación
Categoría de sobretensión III (según IEC 60664-1)
Tensión nominal de impulso 4 kV
Circuito de salida
Tipo 1 contacto SPDT, flotante
Tensión nominal 250 V CA
Capacidad de conexión 1250 VA (5 A / 250 V CA)
Protección Cartucho fusible rápido de 5 A
Vida útil (mecánica) 20 x 106 operaciones
Vida útil (eléctrica) 2 x 105 operaciones (carga resistiva 1000 VA)
Frecuencia de conmutación Máx. 6/min (carga resistiva 1000 VA) (según IEC 60947-5-1)
Categoría de sobretensión III (según IEC 60664-1)
Tensión soportada a impulsos 4 kV


Circuito de medición
Cantidad medida Corriente CA sinusoidal 48…63 Hz
Entrada 1 A, CA
Terminales Li, Lk
Sobrecarga Capacidad 2 A
Corriente de arranque 1 s: 10 A
3 s: 5 A
Resistencia de entrada 47 mΩ
Categoría de sobrecorriente III (según IEC 60664-1)
Tensión de sobretensión nominal 4 kV
Indicadores
LED verde fijo Indicador de tensión de alimentación
LED rojo fijo Indicador de error de restricción
LED rojo intermitente Indicador de retardo de restricción
LED amarillo fijo


Precisión
Precisión básica ≤ 5 % del valor nominal
Precisión de ajuste ±5 % del valor nominal
Precisión de repetición ≤ 2 % del valor nominal
Influencia de la tensión -
Influencia de la temperatura ≤ 0,1 % / °C
Condiciones ambientales
Temperatura ambiente De -25 a +55 °C (según IEC 60068-1)
Temperatura de almacenamiento De -25 a +70 °C
Temperatura de transporte De -25 a +70 °C
Humedad del aire 15 % a 85 % (según IEC 60721-3-3)
Grado de contaminación 2 (según IEC 60664-1)


Apariencia
Material de la carcasa Plástico autoextinguible
Grado de protección Carcasa: IP40
Terminales: IP20
Par de apriete de los terminales Máx. 1 Nm
Capacidad del terminal 1 x 0,5…2,5 mm2 con terminación multinúcleo
1 x 4 mm2 sin terminación multinúcleo
2 x 0,5…1,5 mm2 con terminación multinúcleo
2 x 2,5 mm2 sin terminación multinúcleo


Dimensiones
