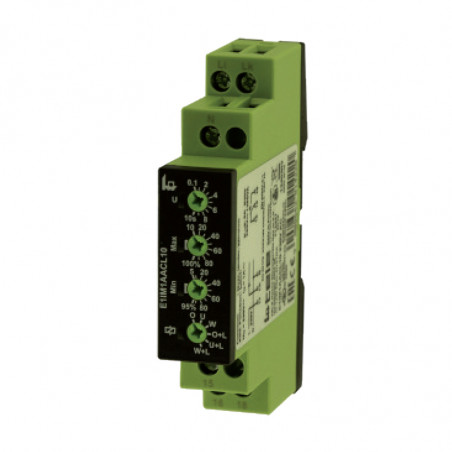

Relais de surveillance de courant monophasé E1IM1AACL10

Description
Le relais de surveillance TELE couvre une plage de courant de 50 mA à 1 A en courant alternatif. L'utilisateur peut choisir parmi 3 fonctions (avec ou sans verrouillage) et une sortie relais. Le modèle E1IM1AACL10 a été conçu pour les systèmes de distribution électrique et les armoires électriques. Son principal avantage réside dans sa capacité à fonctionner sous une tension standard de 230 V en courant alternatif. De dimensions compactes (17,5 mm de large), il est conçu pour un montage sur rail DIN. Grâce à ses certifications UE, UL, cUL et EAC, il peut être utilisé dans une large gamme d'applications.

Caractéristiques
  • OVER – Surintensité
  • UNDER – Sous-intensité
  • WIN – Fenêtre
  • OVER+LATCH – Surintensité avec verrouillage
  • UNDER+LATCH – Sous-intensité avec verrouillage
  • WIN+LATCH – Fenêtre avec verrouillage

Applications
  • Surveillance de lampes LED


Données techniques


Circuit d'entrée
Alimentation 230 V CA
Bornes Li-N
Tolérance de tension d'alimentation -15…15 % UN
Fréquence Cycle de service diurne 100 %
Temps de réinitialisation 500 ms
Forme d'onde d'entrée Sinusoïdale
Tension de démarrage >> 20 % de la tension d'alimentation
Catégorie de surtension III (selon la norme CEI 60664-1)
Tension d'impulsion nominale 4 kV
Type 1 contact SPDT flottant
Tension nominale 250 V CA
Capacité de connexion 1250 VA (5 A / 250 V CA)
Protection Fusible rapide 5A
Durée de vie (mécanique) 20 x 10⁶ opérations
Durée de vie (électrique) 2 x 10⁵ opérations (charge résistive 1000 VA)
Fréquence de commutation Max. 6/min (charge résistive 1000 VA) (selon CEI 60947-5-1)
Catégorie de surtension III (selon CEI 60664-1)
Tension de tenue aux impulsions nominale 4 kV


Circuit de mesure
Grandeur mesurée Courant alternatif sinusoïdal 48…63 Hz
Entrée 1 A, CA
Bornes Li, Lk
Surcharge capacité 2A
Courant de démarrage 1s : 10 A
3s : 5 A
Résistance d'entrée 47 mΩ
Catégorie de surintensité III (selon la norme CEI 60664-1)
Surtension nominale tension 4 kV
Indicateurs
LED verte – allumée en continu Indicateur de tension d'alimentation
LED rouge – allumée en continu Indicateur d'erreur de restriction
LED rouge – clignotante Indicateur de temporisation de restriction
LED jaune – allumée en continu Indicateur de sortie relais


Précision
Précision de base ≤ 5 % de la valeur nominale
Précision de réglage ±5 % de la valeur nominale
Précision de répétition ≤ 2 % de la valeur nominale
Influence de la tension -
Influence de la température ≤ 0,1 % / °C
Température ambiante -25 à +55 °C (selon la norme IEC 60068-1)
Température de stockage -25 à +70 °C
Température de transport -25 à +70 °C
Humidité de l'air 15 % à 85 % (selon la norme CEI 60721-3-3)
Degré de pollution 2 (selon la norme CEI 60664-1)


Aspect
Matériau du boîtier Plastique auto-extinguible
Indice de protection Boîtier : IP40
Bornes : IP20
Couple de serrage des bornes Max. 1 Nm
Capacité des terminaux 1 x 0,5…2,5 mm² avec terminaison multicœur
1 x 4 mm² sans terminaison multicœur
2 x 0,5…1,5 mm² avec terminaison multicœur
2 x 2,5 mm² sans terminaison multicœur
Assemblage Sur rail DIN
Poids 72 g


Connexion
