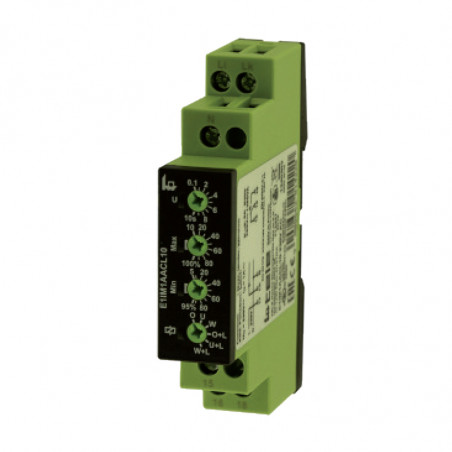

Мониторинг релејна једнофазна струја Е1ИМ1ААЦЛ10
Мониторинг релејна једнофазна струја Е1ИМ1ААЦЛ10

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: TELE Haase

Мониторинг релејна једнофазна струја Е1ИМ1ААЦЛ10

  • E1IM1AACL10
  • Оцењена вредност 1A AC
  • Излаз 1 x przełączalne
  • Број фаза jednofazowe
  • напајање 230V AC
  • Функција zanik, asymetria, kolejność faz

E1IM1AACL10 Једнофазни релеј за праћење струје

Опис
ТЕЛЕ релеј за праћење има опсег струје од 50mA AC до 1A AC. Корисник може да бира између 3 функције (са или без закључавања) и једног релејног излаза. E1IM1AACL10 је дизајниран за системе дистрибуције електричне енергије и контролне ормаре. Његова главна предност је могућност рада на стандардном напону од 230V AC. Има компактне димензије (ширине 17,5 mm) и дизајниран је за монтажу на DIN шину. Може се користити у широком спектру примена захваљујући својим EU, UL, cUL и EAC сертификатима.

Карактеристике
  • OVER – прекомерна струја
  • UNDER – подструја
  • WIN – прозор
  • OVER+LATCH – прекомерна струја са затварачем
  • UNDER+LATCH – подструја са затварачем
  • WIN+LATCH – прозор са затварачем

Примене
  • Праћење LED лампи


Технички подаци


Улазно коло
Напајање 230V AC
Терминали Li-N
Толеранција напона напајања -15…15% UN
Фреквенција 48-63Hz AC
Дневни радни циклус 100%
Време ресетовања 500ms
Улазни таласни облик Синусни
Почетни напон > 20% напона напајања
Категорија пренапона III (према IEC 60664-1)
Називни импулсни напон 4kV
Излазно коло
Тип 1 SPDT контакт, без икаквог померања
Називни напон 250V AC
Капацитет прикључка 1250VA (5A / 250V AC)
Заштита Брзи осигурач од 5A
Век трајања (механички) 20 x 106 операција
Век трајања (електрични) 2 x 105 операција (омско оптерећење 1000VA)
Фреквенција пребацивања Макс. 6/мин (омско оптерећење 1000VA) (према IEC 60947-5-1)
Категорија пренапона III (према IEC 60664-1)
Називни импулсни издржљиви напон 4kV


Мерно коло
Измерена величина Синусна наизменична струја 48…63Hz
Улаз 1A, AC
Терминали Li, Lk
Капацитет преоптерећења 2А <тр> <тд клас="таб" стил="текст-алyн: центар;" rowspan="2">Струја покретања 1s: 10A
3s: 5A
Улазни отпор 47mΩ
Категорија прекомерне струје III (према IEC 60664-1)
Називни ударни напон 4kV
Индикатори
Зелени ЛЕД – стално светло Индикатор напона напајања
Црвени ЛЕД – стално светло Индикатор грешке ограничења
Црвени ЛЕД – трепће Индикатор временског одлагања ограничења
Жути ЛЕД – стално светло Релеј индикатор излаза


Тачност
Основна тачност ≤ 5% од номиналне вредности
Тачност подешавања ±5% од номиналне вредности
Тачност понављања ≤ 2% од номиналне вредности
Утицај напона -
Утицај температуре ≤ 0,1% / °C
Услови околине
Температура околине -25 до +55°C (према IEC 60068-1)
Температура складиштења -25 до +70°C
Температура транспорта -25 до +70°C
Влажност ваздуха 15% до 85% (према IEC 60721-3-3)
Степен загађења 2 (према IEC 60664-1)


Изглед
Материјал кућишта Самогасива пластика
Степен заштите Кућиште: IP40
Терминали: IP20
Момент затезања терминала Макс. 1 Nm
Капацитет терминала 1x0,5…2,5 мм2 са вишежилним завршетком
1x4 мм2 без вишежилног завршетка
2x0,5…1,5 мм2 са вишежилним завршетком
2x2,5 мм2 без вишежилног завршетка
Склапање На DIN шини
Тежина 72 г


Прикључак




<див ид="сбхеадер"> <х3>Димензије
<бр /><имг стил="дисплеј: блок; маргина-лево: ауто; маргина-десно: ауто;" срц="/филес/пл/каталог/2018/е1им1аацл10_3.пнг" алт="" ширина="421" висина="291" />
