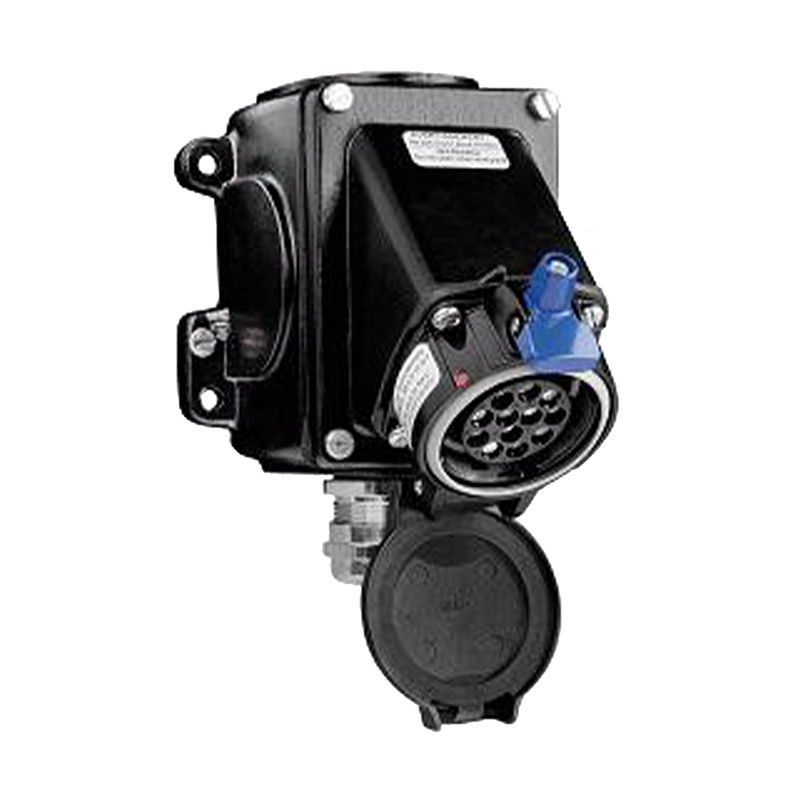

Ex robbanásbiztos kapcsolóval ellátott csatlakozók
Ex robbanásbiztos kapcsolóval ellátott csatlakozók

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: MARECHAL ELECTRIC

Ex robbanásbiztos kapcsolóval ellátott csatlakozók

Csatlakozók leválasztó kapcsolóval

PXN12C csatlakozók akár 10A-ig, 11 tűs

  • Érintkezők száma: 11+ E
  • Masszív IK09 fémház
  • Feszültségmentes kapcsolás
  • Ezüst érintkezők elülső nyomással
  • "e" típusú gyújtásvédelem
  • ATEX 94/9/EK szabvány szerint tanúsítva
  • IEC 60079-0/-7, IEC 61241-0/-1
  • IP 66


Tartozékok

Beépítendő foglalat Build bővítmény
A/V Kapcsolatok Bevitel Ø mm Cikkszám A/V Kapcsolatok Bevitel Ø mm Cikkszám
10 A / 220 V 11 + E M32 12-21 06 M0111 10 A / 220 V 11 + E M32 12-21 06 M0111
10 A / 220 V 11 + E M25 9-16 06 M0111 25M 10 A / 220 V 11 + E M25 9-16 06 M0111 25M
Rögzítőaljzat Összeépíthető bővítmény
10 A / 220 V 11 + E 06 M7111 10 A / 220 V 11 + E 06 M9111
Átvezető nyílás Átvezető dugó
10 A / 220 V 11 + E M32 12-21 06 M0111 10 A / 220 V 11 + E M32 12-21 06 M0111
10 A / 220 V 11 + E M25 9-16 06 M0111 25M 10 A / 220 V 11 + E M25 9-16 06 M0111 25M


DXN37C csatlakozók akár 5 A-ig, 36 tűs

  • Érintkezők száma: 36 + E
  • Masszív IK09 fémház
  • Feszültségmentes kapcsolás
  • Ezüst érintkezők elülső nyomással
  • "e" típusú gyújtásvédelem
  • ATEX 94/9/EK szabvány szerint tanúsítva
  • IEC 60079-0/-7, IEC 61241-0/-1
  • IP 65

Tartozékok

Beépítendő foglalat Beépített csatlakozó
A/V Érintkezők Bemenet Ø mm Cikkszám A/V Érintkezők Bemenet Ø mm Cikkszám
5A / 220 V 36 + E M40 16-27 36 M0361 5A / 220 V 36 + E M40 16-27 36 M6361
5 A / 220 V 36 + E M32 12-21 36 M0361 32M 5 A / 220 V 36 + E M32 13-21 36 M6361 32M
Rögzítőaljzat Beépített bővítmény
5A / 220 V 36 + E 36 M7361 5 A / 220 V 36 + E 36 M9361
Átvezető nyílás Átvezető dugó
5 A / 220 V 36 + E M40 16-27 36 M3361 5 A / 220 V 36 + E M40 16-27 36 M1361
5 A / 220 V 36 + E M32 12-21 36 M3361 32M 5 A / 220 V 36 + E M32 12-21 36 M1361 32M


DXN 16A-200A 5 tűs tápcsatlakozók

  • IEC/EN 60309-1 és 60309-4 szabványok szerint
  • nagyon kompakt kialakítás
  • poliamid ház, IK08 ütésállóság
  • ezüst érintkezők elülső nyomással
  • ATEX 94/9/EC szabvány szerint tanúsítva
  • "ed" típusú gyújtásvédelem
  • IEC 60079-0/-1/-7, IEC 61241-0/-1
  • fém DX csatlakozók, 16-200A, kérésre
  • IP 66/67


Alap elemek

Beépített
aljzat		 A/V Tűkiosztás Cikkszám
16–20 A / 230 V 1 + N + E 25 14015
16–20 A / 400 V 3 + K 25 14013
16–20 A / 400 V 3 + N + K 25 14017
32 A / 230 V 1 + N + K 25 34015
32 A / 400 V 3 + K 25 34013
32 A / 400 V 32 A / 400 V 3 + É + K 25 34017
32 A / 400 V 3 + É + K + 2 szobahőmérsékleti fok 25 34017 972
63 A / 230 V 1 + N + K 25 64015
63 A / 400 V 3 + K 25 64013
63 A / 400 V 63 A / 400 V 3 + É + K 25 64017
63 A / 400 V 3 + É + K + 2 szobahőmérsékleti fok 25 64017 972
Egyéb feszültségek (akár 750 V),
egyéb érintkezőkombinációk kérésre elérhetők
Beépített aljzat A/V Érintkezők elrendezése Cikkszám
16–20 A / 230 V 1 + N + E 2 518 015
16–20 A / 400 V 3 + E 2 518 013
16–20 A / 400 V 3 + N + K 2 518 017
32 A / 230 V 1 + N + K 2 538 015
32 A / 400 V 3 + K 2 538 013
32 A / 400 V 3 + K + K 2 538 017
32 A / 400 V 3 + É + K + 2 szobahőmérsékleti fok 2 538 017 972
63 A / 230 V 1 + É + K 2 568 015
63 A / 400 V 3 + K 2 568 013
63 A / 400 V 3 + K + K 2 568 017
63 A / 400 V 3 + É + K + 2 szobahőmérsékleti fok 2 568 017 972
Egyéb feszültségek (akár 750 V),
egyéb érintkezőkombinációk kérésre elérhetők


Tartozékok

30°-os felületszerelt adapter, műanyag Moduláris adapter 70°-os felépítményhez, műanyag
Teherbírás /Input Cikkszám Teherbírás /Input Cikkszám
16–20 A-hoz / M20 25 1AB53 16–20 A-hoz / M20 25 1AB58
32 A-hoz / M25 25 3AB53 25P 32 A-hoz / M25 25 3AB58
63 A-hoz / M25 25 6AB53 63 A-hoz / M32 25 6AB58
30°-os műanyag felületre szerelhető adapter 70°-os műanyag moduláris felületre szerelhető adapter
16–20 A-hoz 25 1A027 16–20 A-hoz 25 1A757
32 A-hoz 32 A-hoz 25 3A027 32 A-hoz 25 3A757
63 A-hoz 25 6A027 63 A-hoz 25 6A757
Műanyag fogantyú
16–20 A-hoz / M20 25 1A753
16–20 A-hoz / M25 25 1A253 25P
32 A-hoz / M25 25 3A783
63 A-hoz / M32 25 6A253 32P

Névleges feszültség Kábelkeresztmetszet, max. mm2
400 V 500 V 690 V többvezetékes egyvezetékes segédérintkezők
DXN1 20 A 20 A - 2,5 4 -
DXN3 32 A 32 A 32 A 10 16 -
DXN3 + 2 segédérintkező 32 A 32 A - 10 16 2,5
DXN6 63 A 63 A 63 A 63 A 16 25 -
DXN6 + 2 segédérintkező 63 A 63 A - 16 25 2,5


Egypólusú csatlakozók 700 A-ig, 1000 V AC/1500 V DC-ig



  • Érintésvédelem az élő alkatrészek ellen
  • 5 fix, mechanikusan változatlan pozíció fázisonként: L1, L2, L3, N + E
  • IK08 üvegszálerősítésű hőre lágyuló ház
  • Ezüst érintkezők elülső nyomással az optimális áramátvitel érdekében
  • Főáramkör: max. 700 A / 1000 V AC / 1500 V DC, csatlakozás 95 – 400 mm2
  • Áramérintkező áramkör: max. 6 A / 230 V, 1,5 – 4 mm2 csatlakozás
  • elektromechanikus zárrendszer
  • különböző színekkel kiegészített védelem
  • IP66/67

Beépített aljzat (kábelsaru/hüvely nélkül) Moduláris adapter 70°-os felépítményhez, műanyag
