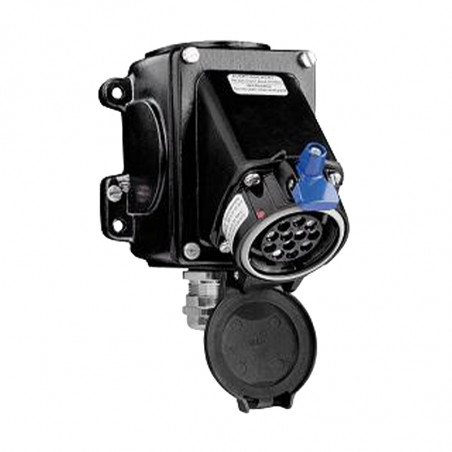

Connecteurs avec EX Deconnector
Connecteurs avec EX Deconnector

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: MARECHAL ELECTRIC

Connecteurs avec EX Deconnector

Connecteurs avec interrupteur de déconnexion

Connecteurs PXN12C jusqu'à 10 A, 11 broches

border="0">
  • Nombre de contacts : 11 + E
  • Boîtier métallique robuste IK09
  • Commutation sans potentiel
  • Contacts argentés à pression frontale
  • Protection contre l'inflammation de type « e »
  • Certifié conforme à la directive ATEX 94/9/CE
  • IEC 60079-0/-7, IEC 61241-0/-1
  • IP 66


Accessoires

Socket à construire Créer un plugin
A/V Contacts Saisie Ø mm N° d'article A/V Contacts Saisie Ø mm Article no.
10 A / 220 V 11 + E M32 12-21 06 M0111 10 A / 220 V 11 + E M32 12-21 06 M0111
10 A / 220 V 11 + E M25 06 M0111 25M 10 A / 220 V 11 + E M25 9-16 06 M0111 25M
Prise de montage Plugin intégrable
10 A / 220 V 11 + E 06 M7111 10 A / 220 V 11 + E 06 M9111
Fente traversante Prise traversante
10 A / 220 V 11 + E M32 12-21 06 M0111 10 A / 220 V 11 + E M32 12-21 06 M0111
10 A / 220 V 11 + E M25 9-16 06 M0111 25M 10 A / 220 V 11 + E M25 9-16 06 M0111 25M


Connecteurs DXN37C jusqu'à 5 A, 36 broches

  • Nombre de contacts : 36 + E
  • Boîtier métallique robuste IK09
  • Commutation sans potentiel
  • Contacts argentés à pression frontale
  • Protection contre l'inflammation de type « e »
  • Certifié conforme à la directive ATEX 94/9/CE
  • IEC 60079-0/-7, IEC 61241-0/-1
  • IP 65

Accessoires

Socket à construire Prise intégrée
A/V Contacts Entrée Ø mm N° d'article A/V Contacts Entrée Ø mm N° d'article
5A / 220 V 36 + E M40 16-27 36 M0361 5A / 220 V 36 + E M40 16-27 36 M6361
5 A / 220 V 36 + E M32 12-21 36 M0361 32M 5 A / 220 V 36 + E M32 13-21 36 M6361 32M
Douille de montage Plugin intégré
5A / 220 V 36 + E 36 M7361 5 A / 220 V 36 + E 36 M9361
Fente traversante Prise traversante
5 A / 220 V 36 + E M40 16-27 36 M1361
5 A / 220 V 36 + E M32 12-21 36 M3361 32M 36 + E M32 12-21 36 M1361 32M


Connecteurs d'alimentation DXN 16 A-200 A à 5 broches

  • Conforme aux normes IEC/EN 60309-1 et 60309-4
  • Conception très compacte
  • Boîtier en polyamide, résistance aux chocs IK08
  • Contacts en argent avec pression frontale
  • Certifié ATEX 94/9/CE
  • Protection contre l'inflammation de type « ed »
  • IEC 60079-0/-1/-7, IEC 61241-0/-1
  • Connecteurs DX métalliques, 16 à 200 A, sur demande
  • IP 66/67


Éléments de base

63 A / 230 V 1 + N + E 2 568 015
Prise intégrée A/V Disposition des broches Référence
16–20 A / 230 V 1 + N + E 25 14015
16–20 A / 400 V 3 + E 25 14013
3 + N + E 25 14017
32 A / 230 V 1 + N + E 25 34015
3 + E 25 34013
32 A / 400 V 3 + N + E 25 34017
32 A / 400 V 3 + N + E + 2 degrés ambiants 25 34017 972
63 A / 230 V 1 + N + E 25 64015
3 + E 25 64013
63 A / 400 V 3 + N + E 25 64017
63 A / 400 V 3 + N + E + 2 degrés ambiants 25 64017 972
Autres tensions (jusqu'à 750 V),
autres combinaisons de contacts disponibles sur demande
Prise intégrée A/V Disposition des contacts Réf.
16–20 A / 230 V 1 + N + E 2 518 015
16–20 A / 400 V 3 + E 2 518 013
3 + N + E 2 518 017
32 A / 230 V 1 + N + E 2 538 015
3 + E 2 538 013
32 A / 400 V 3 + N + E 2 538 017
3 + E 2 568 013
63 A / 400 V 3 + N + E 2 568 017
63 A / 400 V 3 + N + E + 2 degrés ambiants 2 568 017 972
Autres tensions (jusqu'à 750 V),
autres combinaisons de contacts disponibles sur demande


Accessoires

Adaptateur CMS 30°, plastique Adaptateur modulaire pour superstructure à 70°, plastique
Capacité de charge /Entrée Référence Capacité de charge /Entrée Référence
pour 16–20 A / M20 25 1AB53 pour 16–20 A / M20 25 1AB58
pour 32 A / M25 25 3AB53 25P pour 32 A / M25 25 3AB58
pour 63 A / M25 25 6AB53 pour 63 A / M32 25 6AB58
Adaptateur plastique 30° pour montage en surface Adaptateur modulaire plastique 70° pour montage en surface
pour 16–20 A 25 1A027 pour 16–20 A 25 1A757
pour 32 A 25 3A027 pour 32 A 25 3A757
pour 63 A 25 6A027 pour 63 A 25 6A757
Poignée en plastique
pour 16–20 A / M20 25 1A753
pour 16–20 A / M25 25 1A253 25P
pour 32 A / M25 25 3A783
pour 63 A / M32 25 6A253 32P

Tension nominale Section du câble, max. mm²>
400 V 500 V 690 V multifil fil unique contacts auxiliaires
DXN1 20 A 20 A - 2,5 4 -
DXN3 32 A 32 A 10 16 -
DXN3 + 2 contacts auxiliaires 32 A 32 A - 10 16 2,5
DXN6 63 A 63 A 63 A 16 25 -
DXN6 + 2 contacts auxiliaires 63 A 63 A - 16 25 2.5


Single-pole connectors up to 700A up to 1000V AC/ 1500V DC



  • Shock protection from live parts
  • 5 fixed, mechanically unchanged positions for each phase: L1, L2, L3, N + E
  • IK08 glass-fiber reinforced thermoplastic housing
  • Silver contacts with front pressure for optimal current transfer
  • Main current circuit: max. 700 A / 1000 V AC / 1500 V DC, connection 95 – 400 mm2
  • Current contact circuit: max. 6 A / 230 V, 1.5 – 4 mm2 connection
  • electromechanical locking system
  • additional protection with different colors
  • IP66/67

Built-in socket (Without cable lug/sleeve) Modular adapter for 70° superstructure, plastic
Article no.
