Producător: MARECHAL ELECTRIC

Conectori cu deconector Ex

Conectori cu întrerupător de deconectare

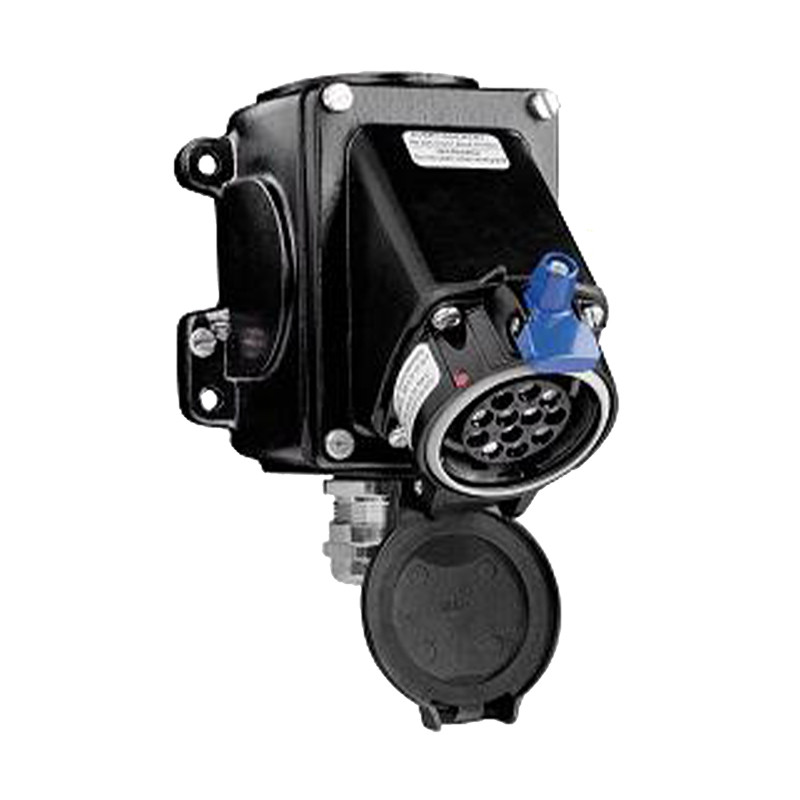

Conectori PXN12C până la 10A, 11 pini

  • Număr de contacte: 11+ E
  • Carcasă metalică robustă IK09
  • Comutare fără tensiune
  • Contacte argintii cu presiune frontală
  • Protecție la aprindere tip "e"
  • Certificat conform ATEX 94/9/CE
  • IEC 60079-0/-7, IEC 61241-0/-1
  • IP 66


Accesorii

Socket de construit Construiți pluginul
A/V Contacte Intrare Ø mm Nr. articol A/V Contacte Intrare Ø mm Nr. articol
10 A / 220 V 11 + E M32 12-21 06 M0111 10 A / 220 V 11 + E M32 12-21 06 M0111
10 A / 220 V 11 + E M25 9-16 06 M0111 25M 10 A / 220 V 11 + E M25 9-16 06 M0111 25M
Priză de montare Plugin construibil
10 A / 220 V 11 + E 06 M7111 10 A / 220 V 11 + E 06 M9111
Sloturi de trecere Ștecher de trecere
10 A / 220 V 11 + E M32 12-21 06 M0111 10 A / 220 V 11 + E M32 12-21 06 M0111
10 A / 220 V 11 + E M25 9-16 06 M0111 25M 10 A / 220 V 11 + E M25 9-16 06 M0111 25M


Conectori DXN37C până la 5A, 36 de pini

  • Număr de contacte: 36 + E
  • Carcasă metalică robustă IK09
  • Comutare fără tensiune
  • Contacte argintii cu presiune frontală
  • Protecție la aprindere tip "e"
  • Certificat conform ATEX 94/9/CE
  • IEC 60079-0/-7, IEC 61241-0/-1
  • IP 65

Accesorii

Socket de construit Ștecher încorporat
A/V Contacte Intrare Ø mm Cod articol A/V Contacte Intrare Ø mm Cod articol
5A / 220 V 36 + E M40 16-27 36 M0361 5A / 220 V 36 + E M40 16-27 36 M6361
5 A / 220 V 36 + E M32 12-21 36 M0361 32M 5 A / 220 V 36 + E M32 13-21 36 M6361 32M
Soclu de montare Plugin încorporat
5A / 220 V 36 + E 36 M7361 5 A / 220 V 36 + E 36 M9361
Sloturi de trecere Ștecher de trecere
5 A / 220 V 36 + E M40 16-27 36 M3361 5 A / 220 V 36 + E M40 16-27 36 M1361
5 A / 220 V 36 + E M32 12-21 36 M3361 32M 5 A / 220 V 36 + E M32 12-21 36 M1361 32M


Conectori de alimentare DXN 16A-200A cu 5 pini

  • conform IEC/EN 60309-1 și 60309-4
  • design foarte compact
  • carcasă din poliamidă, rezistență la impact IK08
  • contacte din argint cu presiune frontală
  • certificat conform ATEX 94/9/CE
  • protecție la aprindere tip "ed"
  • IEC 60079-0/-1/-7, IEC 61241-0/-1
  • Conectori DX din metal, 16 până la 200A, la cerere
  • IP 66/67


Elemente de bază

Priză încorporată A/V Aranjament pini Cod articol
16–20 A / 230 V 1 + N + E 25 14015
16–20 A / 400 V 3 + E 25 14013
16–20 A / 400 V 3 + N + E 25 14017
32 A / 230 V 1 + N + E 25 34015
32 A / 400 V 3 + E 25 34013
32 A / 400 V 3 + N + E 25 34017
32 A / 400 V 3 + N + E + 2 grade de temperatură a camerei 25 34017 972
63 A / 230 V 1 + N + E 25 64015
63 A / 400 V 3 + E 25 64013
63 A / 400 V 3 + N + E 25 64017
63 A / 400 V 3 + N + E + 2 grade de temperatură a camerei 25 64017 972
Alte tensiuni (până la 750 V),
alte combinații de contacte disponibile la cerere
Priză încorporată A/V Dispunerea contactelor Nr. art.
16–20 A / 230 V 1 + N + E 2 518 015
16–20 A / 400 V 3 + E 2 518 013
16–20 A / 400 V 3 + N + E 2 518 017
32 A / 230 V 1 + N + E 2 538 015
32 A / 400 V 3 + E 2 538 013
32 A / 400 V 3 + N + E 2 538 017
32 A / 400 V 3 + N + E + 2 grade de temperatură a camerei 2 538 017 972
63 A / 230 V 1 + N + E 2 568 015
63 A / 400 V 3 + E 2 568 013
63 A / 400 V 3 + N + E 2 568 017
63 A / 400 V 3 + N + E + 2 grade de temperatură ambientală 2 568 017 972
Alte tensiuni (până la 750 V),
alte combinații de contacte disponibile la cerere


Accesorii

Adaptor pentru montare la suprafață la 30°, plastic Adaptor modular pentru suprastructură la 70°, plastic
Capacitate de încărcare /Input Cod articol Capacitate de încărcare /Input Cod articol
pentru 16–20 A / M20 25 1AB53 pentru 16–20 A / M20 25 1AB58
pentru 32 A pentru 32 A / M25 25 3AB53 25P pentru 32 A / M25 25 3AB58
pentru 63 A / M25 25 6AB53 pentru 63 A / M32 25 6AB58
Adaptor de montare aparentă din plastic la 30° Adaptor modular de montare aparentă din plastic la 70°
pentru 16–20 A 25 1A027 pentru 16–20 A 25 1A757
pentru 32 A 25 3A027 pentru 32 A 25 3A757
pentru 63 A 25 6A027 pentru 63 A 25 6A757
Mâner din plastic
rowspan="4" valign="center"> pentru 16–20 A / M20 25 1A753
pentru 16–20 A / M25 25 1A253 25P
pentru 32 A / M25 25 3A783
pentru 63 A / M32 25 6A253 32P

Tensiune nominală Secțiune transversală cablu, max. mm2
400 V 500 V 690 V multi-fire un singur fir contacte auxiliare
DXN1 20 A 16 -
DXN3 + 2 contacte auxiliare 32 A 32 A - 10 16 2.5
DXN6 63 A 63 A 63 A 16 25 -
DXN6 + 2 auxiliary contacts 63 A 63 A - 16 25 2.5


Single-pole connectors up to 700A up to 1000V AC/ 1500V DC



  • Shock protection from live parts
  • 5 fixed, mechanically unchanged positions for each phase: L1, L2, L3, N + E
  • IK08 glass-fiber reinforced thermoplastic housing
  • Silver contacts with front pressure for optimal current transfer
  • Main current circuit: max. 700 A / 1000 V AC / 1500 V DC, connection 95 – 400 mm2
  • Current contact circuit: max. 6 A / 230 V, 1.5 – 4 mm2 connection
  • electromechanical locking system
  • additional protection with different colors
  • IP66/67

Built-in socket (Without cable lug/sleeve) Modular adapter for 70° superstructure, plastic
Article no.
