Hersteller: MARECHAL ELECTRIC

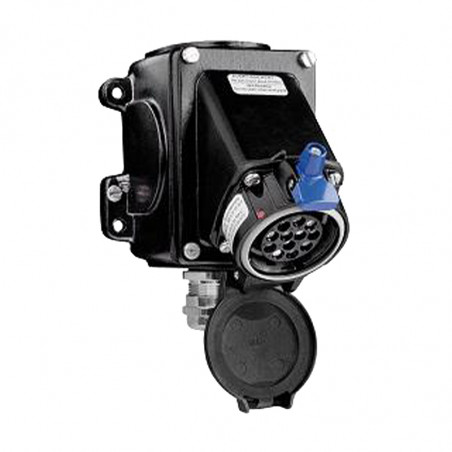

Anschlüsse mit EX-Trenner

Steckverbinder mit Trennschalter

PXN12C-Steckverbinder bis 10 A, 11-polig

  • Anzahl der Kontakte: 11 + E
  • Robustes Metallgehäuse IK09
  • Potenzialfreies Schalten
  • Silberkontakte mit Druckkontakt
  • Zündschutz Typ „e“
  • Zertifiziert nach ATEX 94/9/EG
  • IEC 60079-0/-7, IEC 61241-0/-1
  • Schutzart IP 66


Zubehör

Noch zu erstellende Steckdose Plugin erstellen
Audio/Video Kontakte Eingabe Ø mm Artikelnummer Audio/Video Kontakte 10 A / 220 V 11 + E M32 12-21 06 M0111 10 A / 220 V 11 + E M32 12-21 06 M0111
10 A / 220 V 11 + E M25 9-16 06 M0111 25M 10 A / 220 V 11 + E M25 9-16 06 M0111 25M
Mount-Socket Buildbares Plugin
10 A / 220 V 11 + E 06 M7111 10 A / 220 V 11 + E 06 M9111
Durchwurfschlitz 10 A / 220 V 11 + E M32 12-21 06 M0111 10 A / 220 V 11 + E M32 12-21 06 M0111
10 A / 220 V 11 + E M25 9-16 06 M0111 25M 10 A / 220 V 11 + E M25 9-16 06 M0111 25M


DXN37C-Steckverbinder bis 5 A, 36-polig

  • Anzahl der Kontakte: 36 + E
  • Robustes Metallgehäuse IK09
  • Potenzialfreies Schalten
  • Silberkontakte mit Druckkontakt
  • Zündschutz Typ „e“
  • Zertifiziert nach ATEX 94/9/EG
  • IEC 60079-0/-7, IEC 61241-0/-1
  • Schutzart IP 65

Zubehör

Noch zu erstellende Fassung Eingebauter Stecker
A/V Kontakte Eingang Ø mm Artikelnummer A/V Kontakte Eingang Ø mm Artikelnummer
5A / 220 V 36 + E M40 16-27 5A / 220 V 36 + E M40 16-27 36 M6361
5 A / 220 V 36 + E M32 12-21 36 M0361 32M 5 A / 220 V 36 + E M32 13-21 36 M6361 32M
Steckdose montieren Integriertes Plugin
5A / 220 V 36 + E 36 M7361 5 A / 220 V 36 + E 36 M9361
Durchsteckschlitz Durchgangsstecker
5 A / 220 V 36 + E M40 16-27 5 A / 220 V 36 + E M40 16-27 36 M1361
5 A / 220 V 36 + E M32 12-21 36 M3361 32M 5 A / 220 V 36 + E M32 12-21 36 M1361 32M


DXN 16A-200A 5-Pin-Stromanschlüsse

  • Gemäß IEC/EN 60309-1 und 60309-4
  • Sehr kompakte Bauweise
  • Polyamidgehäuse, Schlagfestigkeit IK08
  • Silberkontakte mit Frontdruck
  • Zertifiziert nach ATEX 94/9/EG
  • Zündschutz Typ "ed"
  • IEC 60079-0/-1/-7, IEC 61241-0/-1
  • DX-Steckverbinder in Metall, 16 bis 200 A, auf Anfrage
  • Schutzart IP 66/67


Grundelemente

Eingebaute
Buchse		 A/V Pinbelegung Artikelnummer
16–20 A / 230 V 1 + N + E 25 14015
16–20 A / 400 V 3 + E 25 14013
16–20 A / 400 V 3 + N + E 25 14017
32 A / 230 V 1 + N + E 25 34015
32 A / 400 V 3 + E 25 34013
32 A / 400 V 3 + N + E 25 34017
32 A / 400 V 3 + N + O + 2 Raumgrad 25 34017 972
63 A / 230 V 1 + N + O 25 64015
63 A / 400 V 3 + E 25 64013
63 A / 400 V 3 + N + E 25 64017
63 A / 400 V 3 + N + O + 2 Raumgrad 25 64017 972
andere Kontaktkombinationen auf Anfrage erhältlich
Eingebaute Buchse A/V Kontaktbelegung Art.-Nr.
16–20 A / 230 V 1 + N + E 2 518 015
16–20 A / 400 V 3 + E 2 518 013
16–20 A / 400 V 3 + N + E 2 518 017
32 A / 230 V 1 + N + E 2 538 015
32 A / 400 V 3 + E 2 538 013
32 A / 400 V 3 + N + E 2 538 017
32 A / 400 V 3 + N + O + 2 Raumtemperatur 2 538 017 972
63 A / 230 V 1 + N + O 2 568 015
63 A / 400 V 3 + E 2 568 013
63 A / 400 V 3 + N + E 2 568 017
63 A / 400 V 3 + N + O + 2 Raumgrad 2 568 017 972
andere Kontaktkombinationen auf Anfrage erhältlich


Zubehör

30°-Oberflächenmontageadapter, Kunststoff Modularer Adapter für 70°-Überbau, Kunststoff
Tragfähigkeit /Eingabe Artikelnummer Tragfähigkeit /Eingabe Artikelnummer
für 16–20 A / M20 25 1AB53 für 16–20 A / M20 25 1AB58
für 32 A / M25 25 3AB53 25P für 32 A / M25 25 3AB58
für 63 A / M25 25 6AB53 für 63 A / M32 25 6AB58
30°-Kunststoff-Aufputzadapter für 16–20 A 25 1A027 für 16–20 A 25 1A757
für 32 A 25 3A027 für 32 A 25 3A757
für 63 A 25 6A027 für 63 A 25 6A757
Kunststoffgriff
für 16–20 A / M20 25 1A753
für 16–20 A / M25 25 1A253 25P
für 32 A / M25 25 3A783
für 63 A / M32 25 6A253 32P valign="center">

tbody>
Nennspannung Kabelquerschnitt, max. mm2
400 V 500 V 690 V Mehrdraht Eindraht Hilfskontakte
DXN1 20 A 20 A - 2,5 4 -
DXN3 32 A 32 A 32 A 10 16 -
DXN3 + 2 Hilfskontakte 32 A 32 A - 10 16 2,5
DXN6 63 A 63 A 63 A 16 25 -
DXN6 + 2 auxiliary contacts 63 A 63 A - 16 25 2.5


Single-pole connectors up to 700A up to 1000V AC/ 1500V DC



  • Shock protection from live parts
  • 5 fixed, mechanically unchanged positions for each phase: L1, L2, L3, N + E
  • IK08 glass-fiber reinforced thermoplastic housing
  • Silver contacts with front pressure for optimal current transfer
  • Main current circuit: max. 700 A / 1000 V AC / 1500 V DC, connection 95 – 400 mm2
  • Current contact circuit: max. 6 A / 230 V, 1.5 – 4 mm2 connection
  • electromechanical locking system
  • additional protection with different colors
  • IP66/67

Built-in socket (Without cable lug/sleeve) Modular adapter for 70° superstructure, plastic
