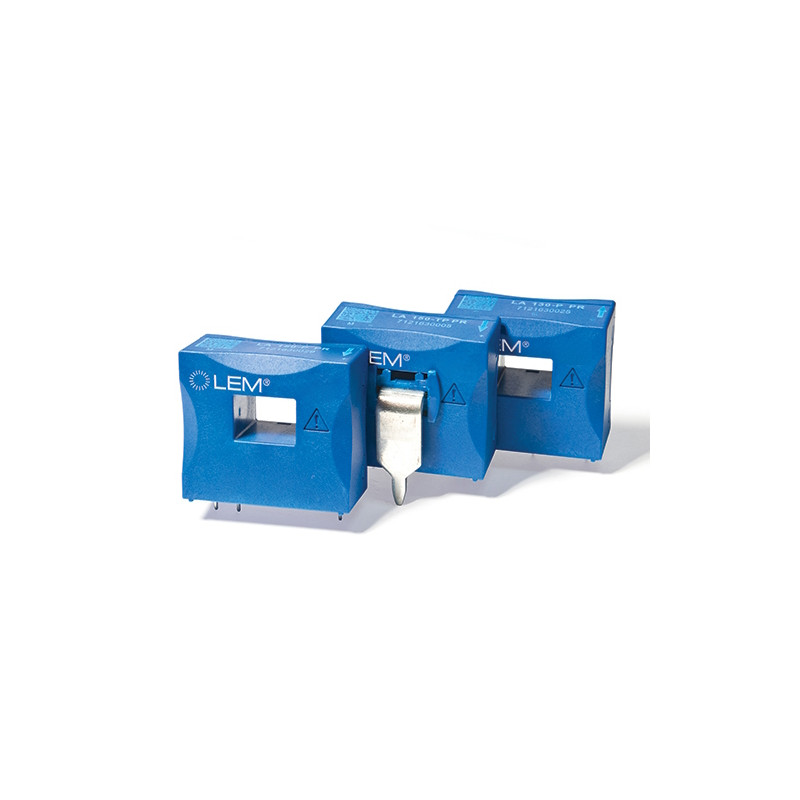

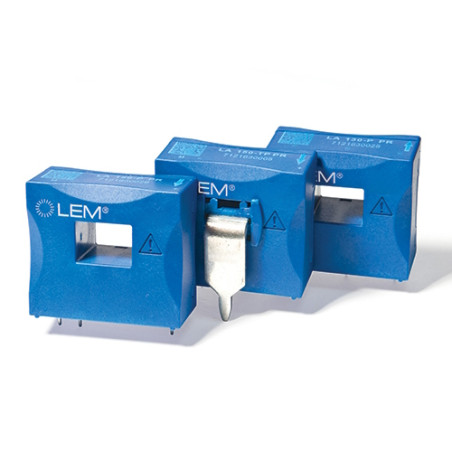

Áramátalakító LA 150-TP
Áramátalakító LA 150-TP

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: LEM

Áramátalakító LA 150-TP

  • LA 150-TP
  • Accuracy 0.5
  • Prąd znamionowy (A) 150
  • Elsődleges jel [AC / AC+DC / DC] AC+DC
  • Tápfeszültség [V] ±12…15
  • Szerelés [THT / SMD / DIN / Panelre / Elsődleges sínre szerelhető] THT
  • Alkalmazás Meghajtók/Tápegységek/Megújuló energia/Hegesztés
  • Kimeneti jel típusa [áram/feszültség] feszültség
  • Minimális üzemi hőmérséklet [°C] -40
  • Maximális üzemi hőmérséklet [°C] 85
  • Frekvenciaátvitel (-3dB) [kHz] 150
  • Visszacsatolási hurok [nyitott / zárt] // Eta technológia Pokriveno

Leírás:

Elektronikus árammérésre tervezték: DC, AC, impulzusos stb., galvanikus leválasztással a primer és a szekunder áramkörök között.

Főbb jellemzők:

  • Zárt hurkú (kompenzált) áramátalakító Hall-effektussal
  • Szigetelt műanyag ház az UL 94-V0 szerint
  • Kiváló pontosság
  • Nagyon jó linearitás
  • Alacsony hőmérsékleti drift
  • Optimalizált válaszidő
  • Széles sávszélesség
  • Nincsenek beillesztési veszteségek
  • Nagyfokú immunitás a külső interferenciákkal szemben
  • Túlterhelhetőség Árammeghajtók

Alkalmazások:

  • Változtatható sebességű AC meghajtók és szervomotorok
  • Statikus átalakítók DC motoros meghajtókhoz
  • Akkumulátoros alkalmazásokhoz
  • Szünetmentes tápegységek (UPS)
  • Kapcsolóüzemű tápegységek (SMPS)
  • Hegesztő alkalmazásokhoz való tápegységek

Műszaki adatok:

Paraméter Érték
Névleges primer áram RMS 150A
Primer áram mérési tartomány 0…±212A
Ellenállásmérés: TA=85°C
RM min RM max
±12V ±150Amax 0 40Ω
±212Amax 0 3Ω
±15V ±150Amax 0 78Ω
±212Amax 0 30Ω
Névleges szekunder áram RMS 75mA
Átviteli arány 1:2000
Tápfeszültség (±5%) ±12…15V
Áramfelvétel UC=±15V esetén 10 + ISmA
Hiba IPN-nél, TA=25°C <0,5%
Frekvenciaátvitel (-1dB) DC…150kHz
Üzemi hőmérséklet -40÷85°C
Tárolási hőmérséklet -40÷95°C
Másodlagos tekercs ellenállása 25°C-on 64±2Ω
Súly <35g
