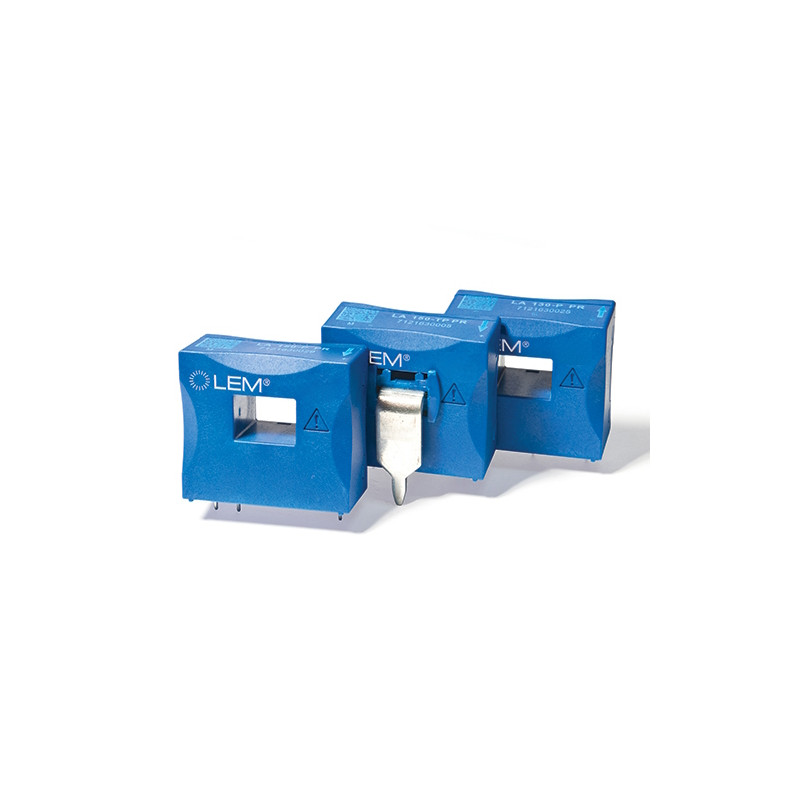

Transducteur de courant LA 150-TP
Transducteur de courant LA 150-TP

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant LA 150-TP

  • LA 150-TP
  • Précision 0.5
  • Courant nominal (A) 150
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] ±12…15
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] THT
  • Application Entraînements/Alimentations électriques/Énergies renouvelables/Soudage
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 85
  • Réponse en fréquence (-3 dB) [kHz] 150
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta Закритас

Description :

Conçu pour la mesure de courant électronique : continu, alternatif, pulsé, etc., avec isolation galvanique entre les circuits primaire et secondaire.

Caractéristiques principales :

  • Transducteur de courant à boucle fermée (compensé) utilisant l’effet Hall
  • Boîtier en plastique isolé conforme à la norme UL 94-V0
  • Excellente précision
  • Très bonne linéarité
  • Faible dérive thermique
  • Temps de réponse optimisé
  • Large bande passante
  • Aucune perte d’insertion
  • Haute immunité aux interférences externes
  • Capacité de surcharge pour les variateurs de courant

Applications :

  • Variateurs de vitesse CA et servomoteurs Moteurs
  • Convertisseurs statiques pour entraînements de moteurs à courant continu
  • Applications alimentées par batterie
  • Onduleurs (UPS)
  • Alimentations à découpage (SMPS)
  • Alimentations pour applications de soudage

Données techniques :

Paramètre Valeur
Courant primaire nominal efficace 150 A
Plage de mesure du courant primaire 0…±212A
Mesure de la résistance à : TA=85°C
RM min RM max
±12V ±150Amax 0 40Ω
±212Amax 0 3Ω
±15 V ±150 A max 0 78 Ω
±212 A max 0 30 Ω
Courant secondaire nominal efficace 75 mA
Rapport de transmission 1:2000
Tension d'alimentation (±5 %) ±12…15V
Consommation de courant à UC=±15V 10 + ISmA
Erreur à IPN, TA=25°C <0,5%
Réponse en fréquence (-1dB) CC…150kHz
Température de fonctionnement -40÷85°C
Stockage Température -40÷95°C
Résistance de l'enroulement secondaire à TA=25°C 64±2Ω
Poids <35 g
