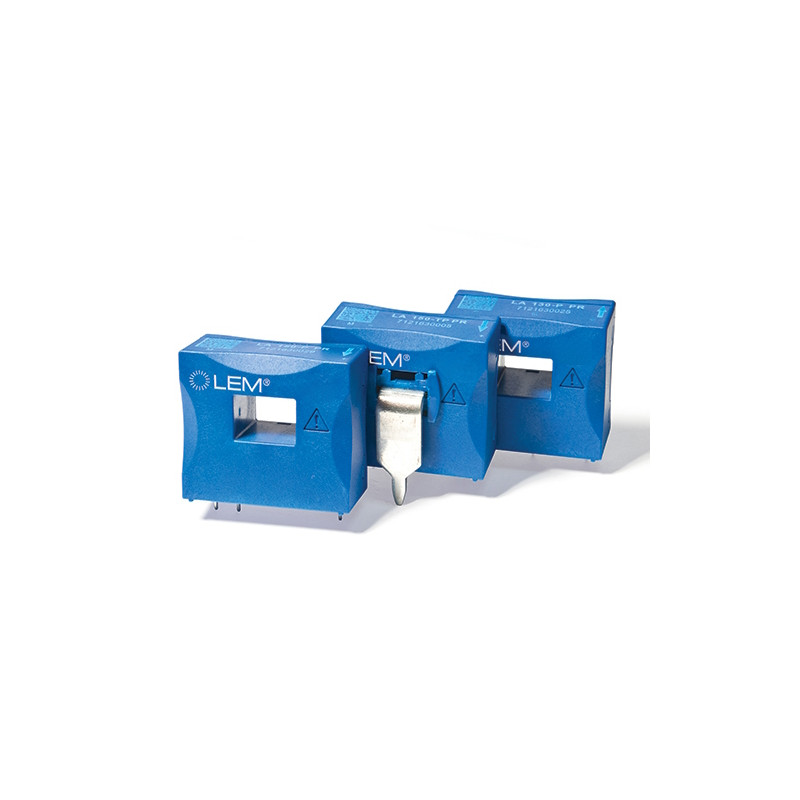

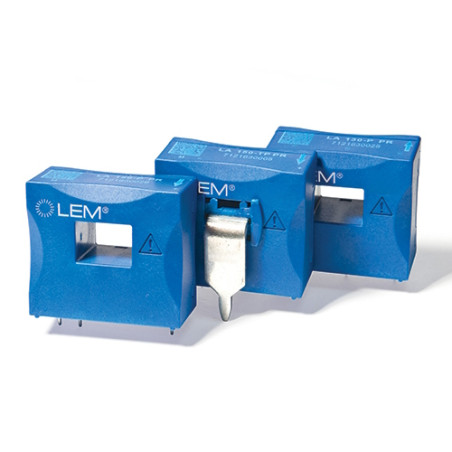

Transductor de corriente LA 150-TP
Transductor de corriente LA 150-TP

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente LA 150-TP

  • LA 150-TP
  • Precisión 0.5
  • Corriente nominal (A) 150
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] ±12…15
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Accionamientos/Fuentes de alimentación/Energías renovables/Soldadura
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 85
  • Respuesta en frecuencia (-3dB) [kHz] 150
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta Покривено
Descripción:

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características principales:
  • Transductor de corriente de lazo cerrado (compensado) mediante efecto Hall.
  • Carcasa de plástico aislada según UL 94-V0.
  • Excelente precisión.
  • Muy buena linealidad.
  • Baja deriva de temperatura.
  • Tiempo de respuesta optimizado.
  • Amplio ancho de banda.
  • Sin pérdidas de inserción.
  • Alta inmunidad a interferencias externas.
  • Capacidad de sobrecarga en variadores de corriente.
Aplicaciones:
  • Variadores de CA y servoaccionamientos de velocidad variable. Motores
  • Convertidores estáticos para variadores de velocidad de motores de CC
  • Aplicaciones alimentadas por batería
  • Sistemas de alimentación ininterrumpida (SAI)
  • Fuentes de alimentación conmutadas (SMPS)
  • Fuentes de alimentación para aplicaciones de soldadura

Datos técnicos:

Parámetro Valor
Corriente primaria nominal RMS 150 A
Medición de la corriente primaria Rango 0…±212 A
Medición de resistencia a: TA=85 °C
RM mín. RM máx.
±12 V ±150 A máx. 0 40 Ω
±212 A máx. 0 3 Ω
±15 V ±150 A máx. 0 78 Ω
±212 A máx. 0 30 Ω
Corriente secundaria nominal RMS 75 mA
Relación de transmisión 1:2000
Tensión de alimentación (±5%) ±12…15 V
Consumo de corriente a UC=±15 V 10 + ISmA
Error en IPN, TA=25 °C <0,5%
Respuesta en frecuencia (-1 dB) CC…150 kHz
Temperatura de funcionamiento -40÷85 °C
Temperatura de almacenamiento -40÷95 °C
Resistencia del devanado secundario a TA=25 °C 64 ± 2 Ω
Peso <35 g
