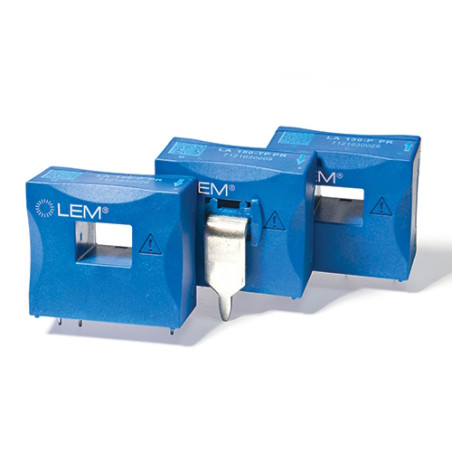

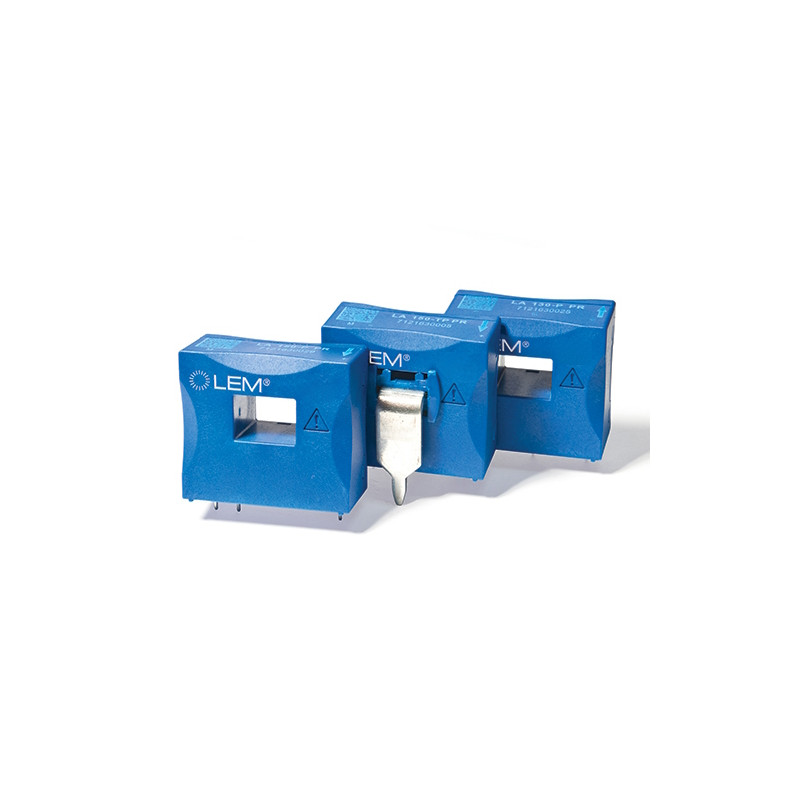

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ЛА 150-ТП претварач струје

  • LA 150-TP
  • Тачност 0.5
  • Nazivna struja (A) 150
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] ±12…15
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Погони/Напајања/Обновљива енергија/Заваривање
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 85
  • Фреквентни одзив (-3dB) [kHz] 150
  • Петља повратне спреге [отворена / затворена] // Eta технологија Покривено

Опис:

Дизајниран за електронско мерење струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике:

  • Претварач струје затворене петље (компензовани) користећи Холов ефекат
  • Изоловано пластично кућиште у складу са UL 94-V0
  • Одлична тачност
  • Веома добра линеарност
  • Ниско температурно одступање
  • Оптимизовано време одзива
  • Широк пропусни опсег
  • Без губитака уметања
  • Висок имунитет на спољне сметње
  • Могућност преоптерећења Струјни погони

Примене:

  • Наизменични погони са променљивом брзином и серво мотори
  • Статички Конвертори за погоне једносмерних мотора
  • Апликације са батеријским напајањем
  • Непрекидни извори напајања (UPS)
  • Прекидачи напајања (SMPS)
  • Напајања за заваривање

Технички подаци:

Параметар Вредност
Називна примарна струја RMS 150A
Опсег мерења примарне струје 0…±212A
Мерење отпора на: TA=85°C
RM min RM max
±12V ±150Amax 0 40Ω
±212Amax 0 3Ω
±15V ±150Amax 0 78Ω
±212Amax 0 30Ω
Називна секундарна струја RMS 75mA
Преносни однос 1:2000
Напон напајања (±5%) ±12…15V
Потрошња струје при UC=±15V 10 + ISmA
Грешка при IPN, TA=25°C <0,5%
Фреквентни одзив (-1dB) DC…150kHz
Радна температура -40÷85°C
Температура складиштења -40÷95°C
Отпор секундарног намотаја на TA=25°C 64±2Ω
Тежина <35g
